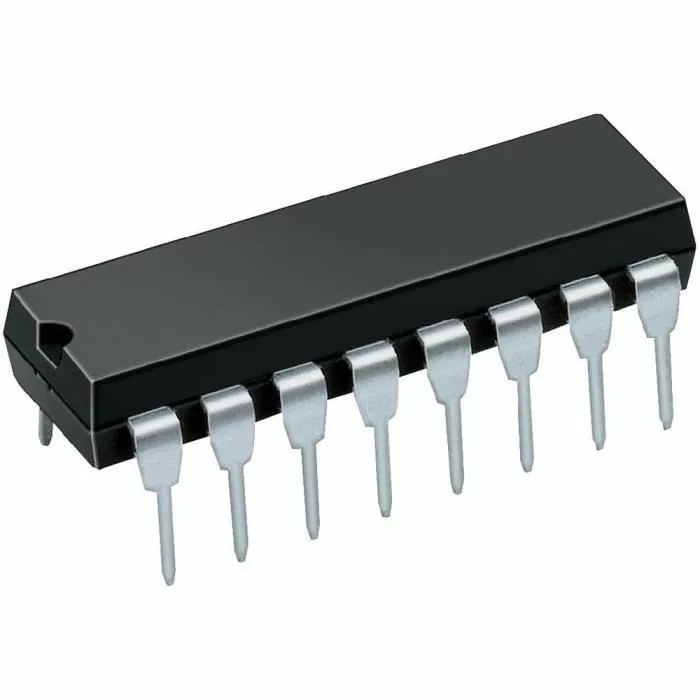

Circuit intégré 74LS165N

4,000 TND

EAN: 6190000119964
SKU:DCD-01-T136

Circuit intégré 74LS283N

Les additionneurs complets binaires 4 bits 74LS283 effectuent l’addition de deux mots binaires 4 bits. La somme des sorties est fournie pour chaque bit et la retenue résultante (C4) est obtenue à partir du quatrième bit. Ces additionneurs disposent d’une anticipation interne complète sur les quatre bits générant le terme de retenue en dix nanosecondes. Le circuit intégré 74LS283 dispose d’une large gamme de tensions de fonctionnement, d’une large gamme de conditions de fonctionnement et s’interface directement avec les composants CMOS, NMOS et TTL. L’IC 74LS283 est plus petit et sa vitesse est beaucoup  plus rapide,  ce qui le rend fiable dans tous les types d’appareils.

Qu’est-ce qu’un circuit d’additionneur complet binaire ?

Un circuit additionneur complet binaire est un circuit numérique qui effectue l’addition. Les additionneurs complets sont implémentés avec des portes logiques dans le matériel. Un additionneur complet ajoute trois nombres binaires à un bit, deux opérandes et un bit de retenue. L’additionneur sort deux nombres, une somme et un bit de retenue.

Brochage 74LS283

Configuration des broches 74LS283

N° broche Nom de la broche La description
1 Σ2 Broche de sortie somme Σ2
2 B2 Broche d’entrée d’opérande B2
3 A2 Broche d’entrée d’opérande A2
4 Σ1 Broche de sortie somme Σ1
5 A1 Broche d’entrée d’opérande A1
6 B1 Broche d’entrée d’opérande B1
sept C0 Porter l’entrée C0
8 Terre Broche de terre
9 C4 Broche d’entrée d’opérande C4
dix Σ4 Broche de sortie somme Σ4
11 B4 Broche d’entrée d’opérande B4
12 A4 Broche d’entrée d’opérande A4
13 Σ3 Broche de sortie somme Σ3
14 A3 Broche d’entrée d’opérande A3
15 B3 Broche d’entrée d’opérande B3
16 Vcc Tension d’alimentation de la puce

74LS283 Caractéristiques et spécifications

  • Fonction : Arithmétique
  • Bits (#): 4
  • Famille de technologies : LS
  • CCV (min.) : 4,75 V
  • CCV (maximum) : 5,25 V
  • Type d’entrée : TTL
  • Type de sortie : CMOS
  • Anticipation intégrale sur les quatre bits
  • Les systèmes atteignent des performances d’anticipation partielles avec l’économie de report d’ondulation
  • Dissipation de puissance typique par additionneur 4 bits : 95 mW
  • Temps d’ajout rapides
  • Température de fonctionnement jusqu’à 70°C
  • Tension de commutation TTL standard

Applications

  • Opérations arithmétiques à grande vitesse
  • Calculatrices miniatures
  • Compteurs
  •  Conceptions de contrôle logique simples
