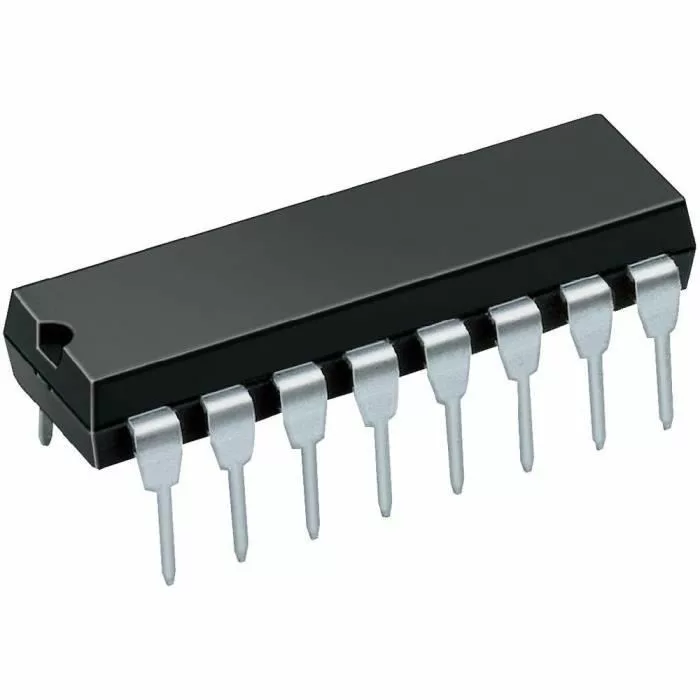

Circuit intégré CD4511BE DIP-16
Le CD4511 fait partie de la série CD4000 CI. Le pilote de décodeur CD4511 BCD à sept segments est construit avec des dispositifs de mode d’amélioration CMOS et des pilotes de sortie bipolaires NPN dans une structure monolithique unique. Le circuit fournit les fonctions d’un verrou de stockage à 4 bits, d’un décodeur 8421 BCD à sept segments et d’une capacité de commande de sortie. Les entrées de test de lampe (LT), de suppression (BI) et d’activation de verrouillage (LE) sont utilisées pour tester l’affichage, pour éteindre ou moduler par impulsion la luminosité de l’affichage et pour stocker un code BCD, respectivement. Le circuit intégré a une large gamme de tensions de travail, une large gamme de conditions de travail et s’interface directement avec CMOS, NMOS et TTL. La sortie du CI est toujours en TTL, ce qui facilite le travail avec d’autres appareils et microcontrôleurs TTL.
Qu’est-ce qu’un décodeur BCD vers 7 segments ?
Un décodeur BCD à sept segments est un circuit logique combinatoire qui accepte un chiffre décimal en BCD (entrée) et génère des sorties appropriées pour que les segments affichent le chiffre décimal d’entrée.
Principales caractéristiques du CD4511
- Faible dissipation de puissance du circuit logique
- Sorties source de courant élevé (jusqu’à 25 mA)
- Verrouiller le stockage du code
- Entrée de suppression
- Fourniture d’essai de lampe
- Suppression de lecture sur toutes les combinaisons d’entrée illégales
- Capacité de modulation de l’intensité de la lampe
- Installation en temps partagé (multiplexage)
- Équivalent au Motorola MC14511
Brochage CD4511
| N° broche | Nom de la broche | La description |
|---|---|---|
| 1 | EN B | broche d’entrée B |
| 2 | EN C | broche d’entrée C |
| 3 | LT’ | inverser la broche de test d’affichage |
| 4 | BL’ | inverser la broche d’entrée vierge |
| 5 | LE | loquet activer/mémoriser la broche |
| 6 | EN D | broche d’entrée D |
| sept | DANS UN | broche d’entrée A |
| 8 | VSS | source d’approvisionnement |
| 9 | E | broche de sortie E du verrou |
| dix | ré | broche de sortie D du verrou |
| 11 | C | broche de sortie C du verrou |
| 12 | B | broche de sortie B du verrou |
| 13 | UNE | broche de sortie A du verrou |
| 14 | g | broche de sortie G du verrou |
| 15 | F | broche de sortie F du verrou |
| 16 | VDD | alimentation de vidange |
Application
- Pilote d’affichage
- pilote d’affichage d’ordinateur/calculatrice
- pilote d’affichage dans le cockpit
- divers horloge
- minuterie utilise
- DVM
