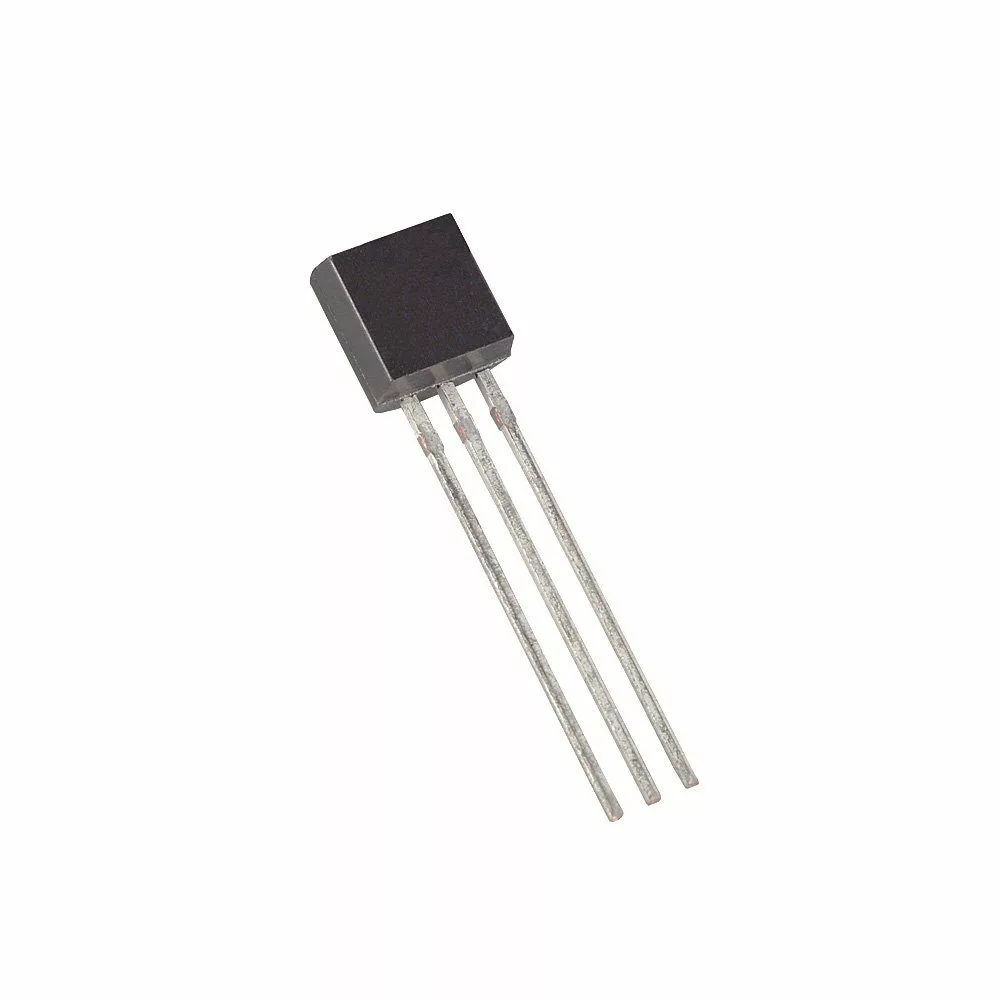

Le transistor à usage général BC549 NPN est conçu pour les étages à faible bruit dans les équipements de fréquence audio. Transistor NPN dans un TO-92; Emballage plastique SOT54.
Brochage BC549 :
Configuration des broches BC549
N° broche
Nom de la broche
1
Collectionneur
2
Base
3
Émetteur
Principales caractéristiques du BC549
Courant faible (max. 100 mA)
Basse tension (max. 45 V)
Spécification BC549
Désignation du type
BC549
Dissipation de puissance maximale du collecteur (Pc)
0,5 W
Tension collecteur-base maximale |Vcb|
30V
Tension maximale collecteur-émetteur |Vce|
30V
Tension maximale émetteur-base |Veb|
6V
Courant collecteur maximal |Ic max| :
0,1 A
Application
Étages à faible bruit dans les équipements à fréquence audio
