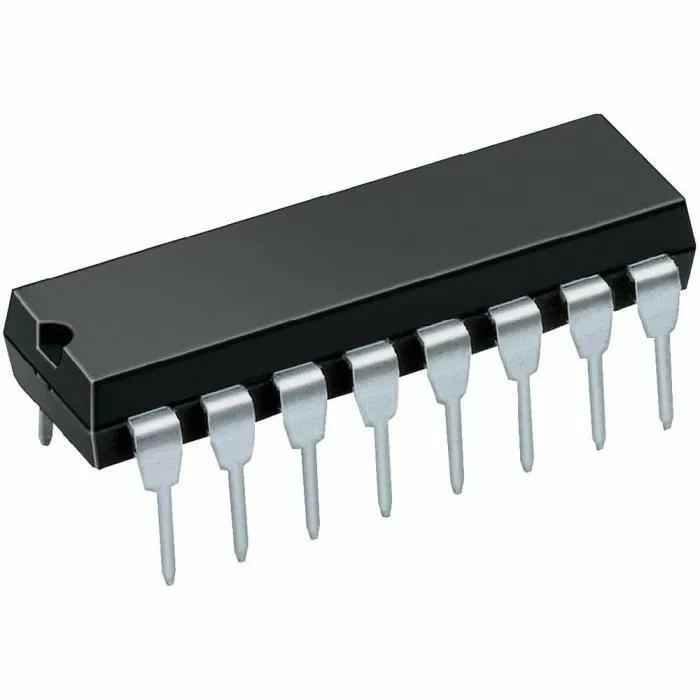

Circuit intégré 74LS73 DIP-14

3,500 TND

EAN: 6190000122278
SKU:DCD-01-T71

Circuit intégré 74LS73 DIP-14

Le 74LS73 est un circuit intégré à double bascule JK en ligne. Il contient deux bascules JK indépendantes déclenchées par un front négatif avec des entrées individuelles JK, d’horloge et d’effacement direct. Les entrées J et K doivent être stables une heure de configuration avant la transition d’horloge haut vers bas pour un fonctionnement prévisible. Lorsque l’effacement est bas, il annule les entrées d’horloge et de données, forçant la sortie Q à l’état bas et la sortie Q\ à l’état haut.

Qu’est-ce qu’un Flip Flop JK ?

La bascule JK est essentiellement une bascule RS fermée avec l’ajout du circuit d’entrée d’horloge. Lorsque les deux entrées S et R sont égales au “1” logique, la condition invalide se produit. Ainsi, pour éviter cette condition invalide, un circuit d’horloge est introduit. Le JK Flip Flop a quatre combinaisons d’entrées possibles en raison de l’ajout de l’entrée cadencée. Les quatre entrées sont “logique 1”, “logique 0”. “Pas de changement” et “Basculer”.

Configuration des broches 74LS73

N° brocheNom de la brocheLa description
1CLK1Broche d’entrée d’horloge 1
2CLR1―Broche 1 claire active basse
3K1Broche d’entrée K1
4VCCTension d’alimentation
5CLK2Broche d’entrée d’horloge 2
6CLR2―Broche 2 claire active basse
septJ2Broche d’entrée J2
8Q2―Sortie basse active 2 broches
9Q2Sortie haute active 2 broches
dixK2Broche d’entrée K2
11TerreBroche de terre
12Q1Sortie haute active 1 broche
13Q1―Sortie basse active 1 broche
14J1Broche d’entrée J1

Caractéristiques et spécifications du 74LS73

  • Famille de technologies : LS
  • Circuit intégré à double bascule JK
  • CCV (min.) : 4,75 V
  • CCV (maximum) : 5,25
  • Bits (#): 2
  • Tension de fonctionnement (nom.) : 5 V
  • La fréquence à une tension normale (Max): 35MHz
  • Délai de propagation (Max): 20ns
  • LIO (max.) : 8 mA
  • IOH (Max):-0.4mA
  • Classement : Catalogue
  • Disponible en boîtiers PDIP, GDIP, PDSO à 14 broches

Applications

  • PC et notebooks
  • Électronique numérique
  • Équipement réseau
