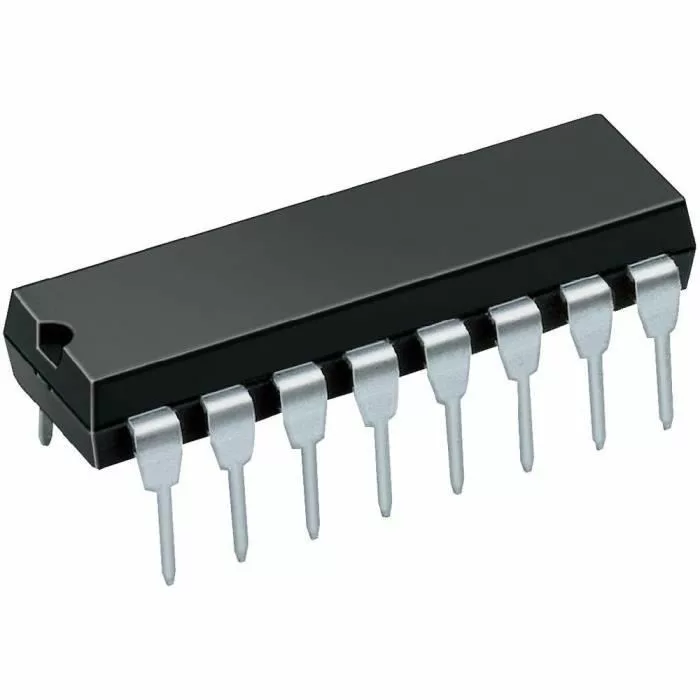

Circuit intégré CD40193
Le CD40193 est un compteur binaire haut/bas 8 bits réalisé en utilisant des circuits intégrés MOS complémentaires monolithiques (CMOS). Le CD40193 fait partie de la série CD4000 IC. Le comptage/décomptage est effectué par deux entrées de comptage, l’une étant maintenue haute tandis que l’autre est cadencée. Les sorties changent lors de la transition positive de cette horloge. Ces compteurs comportent des entrées prédéfinies qui sont activées lorsque la charge est un ”0” logique et une remise à zéro qui force toutes les sorties à ”0” lorsqu’elle est au ”1” logique. La mise en cascade des compteurs peut être effectuée par les sorties de report et d’emprunt présentées sur le CI. Le circuit intégré dispose d’un large éventail de tensions utilisables et s’interface directement avec les dispositifs CMOS, NMOS et TTL.
Compteur binaire haut/bas
Un compteur binaire croissant/décroissant est une configuration logique numérique simple qui peut compter les événements immédiats et ultérieurs dans un ordre croissant et décroissant. Par exemple, un compteur binaire croissant/décroissant de 4 bits peut compter de 0000 à 1111 et aussi de 1111 à 0000. Un simple compteur binaire croissant/décroissant peut facilement être réalisé en installant au moins deux bascules de type D. Un compteur binaire 4 bits agira comme un compteur de décades en sautant six sorties parmi les 16 (24) sorties.
Caractéristiques principales du CD40193
- Large plage de tension d’alimentation 3V à 15V
- Haute immunité au bruit 0,45 VDD (typ.)
- Compatibilité TTL basse consommation Ventilateur sur 2
- conduite 74L
- ou 1 moteur 74LS
- Portez et empruntez les sorties pour une extension facile à N-bit en cascade
- Clear asynchrone
CD40193 Brochage

N° broche | Nom de la broche | La description |
---|---|---|
1 | DONNÉES B | Entrée B du compteur |
2 | QC | Sortie B du compteur |
3 | AQ | Sortie A du compteur |
4 | C-BAS | Broche d’entrée de compte à rebours |
5 | COUPE | Broche d’entrée de comptage |
6 | CQ | Sortie C du compteur |
sept | QD | Sortie D du compteur |
8 | VSS | Source d’approvisionnement |
9 | DONNÉES D | Entrée D du compteur |
dix | DONNÉES C | Entrée C du compteur |
11 | CHARGER | Charger la broche d’entrée |
12 | PORTER | Porter la broche de sortie |
13 | EMPRUNTER | Emprunter la broche de sortie |
14 | DÉGAGER | Effacer la broche d’entrée |
15 | DONNÉES A | Entrée A du compteur |
16 | VDD | Alimentation de vidange |
Application
- Comptage de différence haut/bas
- Comptage d’ondulations à plusieurs étages
- Diviseur de fréquence synchrone
- Conversion A/N ou N/A
- Comptage BCD
