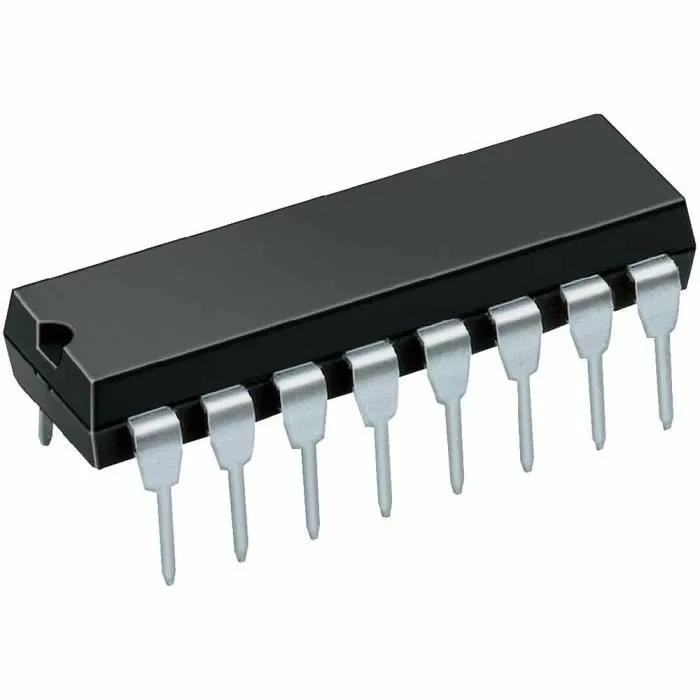

Circuit intégré CD4077

2,500 TND

EAN: 6190000120373
SKU:DCD-01-T174

Circuit intégré CD4077

Le CD4077 appartient à la série CD4000 IC. Le CD4077 est une porte de porte NOR exclusive à 2 entrées Quad, conçue en utilisant la technologie MOS complémentaire (CMOS), intégrée avec des transistors en mode d’amélioration de type P & N. Ce circuit intégré permet aux ingénieurs concepteurs d’implémenter directement une porte NOR exclusive à logique positive. Le CD4077 a une large gamme de tensions et de conditions de travail. Le offre de nombreuses fonctionnalités telles qu’une immunité élevée au bruit et une protection statique grâce à des diodes de serrage.

Qu’est-ce que la porte EXCLUSIVE-NOR ?

XNOR Gate est un type de porte logique numérique qui reçoit deux entrées et produit une sortie. Toutes les entrées sont traitées avec la même logique, répondant de la même manière à des entrées similaires. Il est également connu sous le nom de « porte d’équivalence ». Si toutes les entrées de la porte XNOR sont 0, la porte produira un 1. Si toutes les entrées sont 1, la porte produira également un 1. Cependant, si une entrée de la porte diffère de l’autre, la porte produira un 0 .

Principales caractéristiques du CD4077

  • Large plage de tension d’alimentation de 3,0 V à 15 V
  • Haute immunité au bruit 0,45 VDD typ.
  • Ventilateur TTL basse consommation sur 2 moteurs 74L
    • compatibilité ou 1 moteur 74LS
  • CD4077BÐÉquivalent à MC14077B

Brochage CD4077



N° broche Nom de la broche La description
1 UNE entrée 1 de la porte ni-exclusif 1
2 B entrée 2 de la porte ni-exclusif 1
3 Q0 sortie de la porte ni-exclusif 1
4 Q1 sortie de la porte ni-exclusif 2
5 C entrée 1 de la porte ni-exclusif 2
6 entrée 2 de la porte ni-exclusif 2
sept VSS Source d’approvisionnement
8 E entrée 1 de la porte ni-exclusif 3
9 F entrée 2 de la porte ni-exclusif 3
dix Q2 sortie de la porte ni-exclusif 3
11 Q3 sortie de la porte ni-exclusif 4
12 g entrée 1 de la porte ni-exclusif 4
13 H entrée 2 de la porte ni-exclusif 4
14 VDD Alimentation de vidange

Application

  • Comparateurs logiques
  • Additionneurs/Soustracteurs
  • Générateurs et vérificateurs de parité
