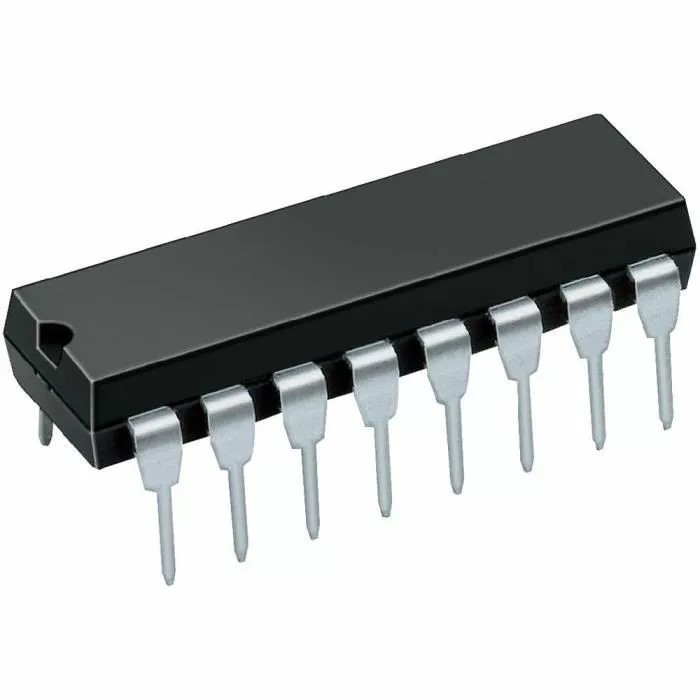

Circuit intégré 74LS138 :
Le 74LS138 décode l’une des huit lignes en fonction des conditions aux trois entrées de sélection binaires et aux trois entrées d’activation. Il est destiné à fonctionner dans des applications de décodage mémoire ou de routage de données hautes performances, nécessitant des temps de propagation très courts. La sortie du CI est toujours en TTL, ce qui facilite le travail avec d’autres appareils et microcontrôleurs TTL. L’IC 74LS138 est plus petit et sa vitesse est beaucoup plus rapide, ce qui le rend fiable dans tous les types d’appareils.
Qu’est-ce qu’un Décodeur/Démultiplexeur ?
Un démultiplexeur est un distributeur de données, il prend une seule ligne de données d’entrée et la distribue à l’une des nombreuses lignes de sortie individuelles une à la fois. Le démultiplexage est le processus de conversion d’un signal contenant plusieurs signaux analogiques ou numériques en signaux originaux et séparés.
Configuration des broches 74LS138
N° broche | Nom de la broche | La description |
---|---|---|
1 | A0 | Broche d’entrée d’adresse A0 |
2 | A1 | Broche d’entrée d’adresse A1 |
3 | A2 | Broche d’entrée d’adresse A2 |
4 | E1′ | Entrée d’activation basse active E1′ |
5 | E2′ | Entrée d’activation basse active E2′ |
6 | E3 | Actif haut Activer l’entrée E3 |
sept | O7′ | Broche de sortie basse active O7 |
8 | Terre | Broche de terre |
9 | O6′ | Broche de sortie basse active O6 |
dix | O5′ | Broche de sortie basse active O5 |
11 | O4′ | Broche de sortie basse active O4 |
12 | O3′ | Broche de sortie basse active O3 |
13 | O2′ | Broche de sortie basse active O2 |
14 | O1′ | Broche de sortie basse active O1 |
15 | O0′ | Broche de sortie basse active O0 |
16 | Vcc | Tension d’alimentation de la puce |
74LS138 Caractéristiques et spécifications
- Famille de technologies : LS
- Classement : Catalogue
- Tension d’alimentation : 1,0 V à 5,5 V
- Fréquence à tension nominale : 35 MHz
- Délai de propagation typique : 21 nS
- Faible consommation d’énergie : 32 mW
- Température de fonctionnement : -40 ºC à +125 ºC
- Protection ESD
- Délais de propagation équilibrés
- Conçu spécifiquement pour la grande vitesse
- Canaux (#): 1
- Configuration : 3:8
- Type de produit : Standard
Applications
- Sert la fonction de synchronisation de vitesse de plusieurs moteurs dans les industries
- Également utilisé dans le robot volant de champ de guerre avec une caméra volante à vision nocturne
- Véhicule robotique avec le détecteur de métaux
