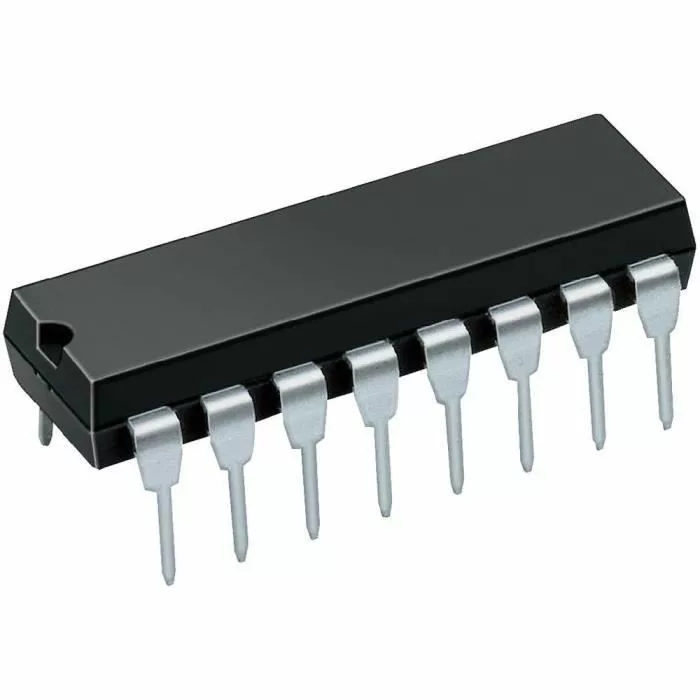

Circuit intégré CD4066

2,000 TND

EAN: 6190000119537
SKU:DCD-01-T101

Circuit intégré CD4066

Le CD4066 est un circuit intégré de commutateur bilatéral quadruple basé sur la logique CMOS appartenant à une famille de circuits intégrés CD4000. Il dispose de quatre commutateurs analogiques/numériques qui peuvent conduire dans les deux sens. Ils ont des entrées de contrôle indépendantes. Toutes ces entrées de commande sont équipées d’une protection par diode. De plus, le CD4066B présente à la fois des fonctions de transmission et de multiplexage de signaux numériques et analogiques. Contrairement au CD4016 IC, il offre une faible résistance à l’état passant et la résistance reste constante pour une gamme complète du signal d’entrée.

Schéma de brochage du CD4066

Le schéma de brochage du CD4066 montre qu’il se compose de quatorze broches. Quatre commutateurs bilatéraux ont un signal de commande qui leur correspond. Le signal de commande fournit un signal de polarisation aux commutateurs.

Diagramme de brochage CD4066 Commutateur CMOS Quad Bilteral

Détails de la configuration des broches

Cette section fournit des détails sur chaque broche et sa fonctionnalité. Les tableaux répertorient les broches du CI CD4066 ainsi que sa configuration de broche. Ce CI a 14 broches au total. Chaque broche, son nom et sa description sont donnés dans le tableau ci-dessous :

Code PIN Nom de la broche La description
1, 4, 8, 11 SIGNAL ENTRÉE/SORTIE A, B, C, Broche d’entrée/sortie pour les commutateurs A, B, C et D
2, 3, 9, 10 OUT/IN SIG A, B, C, D Broche de sortie/entrée pour les commutateurs A, B, C et D
sept contre Masse du circuit.
14 Vdd Alimentation en tension
5 CONTROL_B switch-B Entrée de commande
6 CONTROL_C commutateur-C Entrée de commande
Broche 12 CONTROL_D commutateur-D Entrée de commande
Broche 13 CONTROL_A switch-A Entrée de commande

Caractéristiques du CD4066

  • Large plage de tension d’alimentation de 3 V à 15 V et tension de commutation maximale de 20 V
  • Large plage de commutation numérique (15 V) et analogique crête à crête (±7,5 V)
  • Un courant de sortie élevé de -0,4 mA
  • La tension de la broche de commande au niveau bas est de 0,9 V (max) et au niveau haut de 11 V (min @ 15 V Vcc)
  • Immunité au bruit 0,45 VDD (typ.)
  • Rapport de tension de sortie élevé de 80 dB typiquement à fis = 10 kHz, RL = 1 kΩ
  • Très faible résistance interne
  • La diaphonie entre les commutateurs est de -50 dB à fis = 8 MHz et RL = 1 kΩ, ce qui est très faible

Comment l’utiliser?

Le principe de fonctionnement de ce commutateur bilatéral quadruple est très simple. Le CI CD4066 se compose de quatre commutateurs. Il peut commuter des signaux analogiques via une commande numérique. Un signal analogique est appliqué à l’entrée du commutateur. Si une valeur HIGH ou 1 est introduite dans l’entrée de commande, le signal analogique sera transmis de l’entrée à la sortie d’un commutateur. La structure interne de ce CI est illustrée dans la figure ci-dessous.

structure interne

Comme il s’agit d’un interrupteur bilatéral, il peut donc fonctionner dans les deux sens avant et arrière. Chaque commutateur a deux broches qui peuvent être utilisées à la fois comme entrée et comme sortie pour commuter les tensions. La broche 14 est connectée à la borne positive de l’alimentation en tension et la broche 7 est connectée à la masse du circuit. Lorsque l’entrée de commande est HIGH ou 1, les bornes de l’interrupteur ont une faible impédance entre elles, et on dit qu’elles sont à l’état ON. Lorsque cette entrée est LOW ou 0, le commutateur est sur OFF et la borne est connectée en haute impédance.
