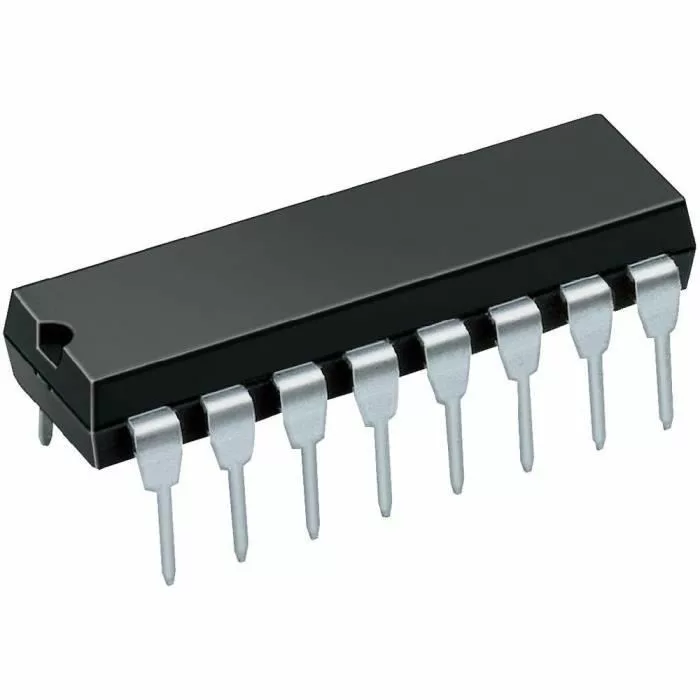

Circuit intégré 74LS48 DIP-16

3,500 TND

EAN: 6190000122247
SKU:DCD-01-T70

Circuit intégré 74LS48

Le circuit intégré 74LS48 comporte des sorties basses actives conçues pour piloter directement des LED à anode commune ou des indicateurs à incandescence. Il accepte une décimale codée binaire en entrée et la convertit en un motif pour piloter un segment à sept segments pour afficher les chiffres de 0 à 9. Le circuit intégré 74LS48 dispose d’une large plage de tension de fonctionnement, d’une large gamme de conditions de travail et s’interface directement avec CMOS , NMOS et TTL. La sortie du CI est toujours en TTL, ce qui facilite le travail avec d’autres appareils et microcontrôleurs TTL. L’IC 74LS20 est plus petit et sa vitesse est beaucoup  plus rapide,  ce qui le rend fiable dans tous les types d’appareils.

Qu’est-ce qu’un décodeur de segment BCD à 7 ?

Un décodeur BCD à sept segments est un circuit logique combinatoire qui accepte un chiffre décimal en BCD (entrée) et génère des sorties appropriées pour que les segments affichent le chiffre décimal d’entrée.



Configuration des broches 74LS48

N° brocheNom de la brocheLa description
1BEntrée BCD du CI
2CEntrée BCD du CI
3Test d’affichage/Test de lampePour tester la LED d’affichage
4Entrée viergePour éteindre les LED de l’écran
5BoutiqueStocker ou flasher un code BCD
6Entrée BCD du CI
septUNEEntrée BCD du CI
8TerreBroche de terre
9eSortie 7 segments 1
dixSortie 7 segments 2
11cSortie 7 segments 3
12bSortie 7 segments 4
13uneSortie 7 segments 5
14gSortie 7 segments 6
15FSortie 7 segments 7
16VccTension d’alimentation

Caractéristiques et spécifications du 74LS48

  • Fonction : Décodeur, Démultiplexeur
  • Famille de technologies : LS
  • CCV (min.) : 4,75 V
  • CCV (maximum) : 5,25 V
  • Canaux : 1
  • Tension (nom.) : 5 V
  • Fréquence maximale à tension normale : 35 Mhz
  • tpd à tension normale (max.) : 100 nsec
  • Configuration : 4:7
  • Type : Open-Collector
  • LIO (max.) : 3,2 mA
  • IOH (Max): -0.05mA
  • Classement : Catalogue
  • Plage de température de fonctionnement (C) : 0 à 70
  • Bits (#): 7
  • Fuite d’entrée numérique (Max): 5uA
  • ESD CDM (kV) : 0,75
  • ESD HBM (kV): 2

Application

  • Il est généralement utilisé dans des appareils tels qu’un écran pour calculatrices, des montres et des écrans numériques, etc.
  • Ils sont également utilisés dans les horloges numériques, les compteurs électroniques et d’autres appareils électroniques qui  affichent  des informations numériques.
