Circuit intégré 74LS04

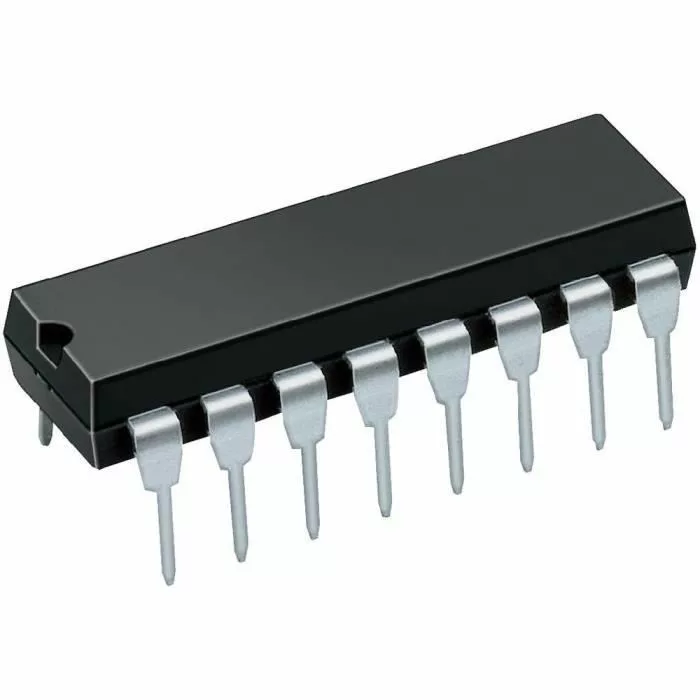

La série 74LS de circuits intégrés (CI) était l’une des familles logiques les plus populaires de puces logiques transistor-transistor logique (TTL). La série 74LS est un circuit intégré Schottky bipolaire à faible puissance. L’onduleur hexagonal 74LS04 contient six onduleurs indépendants. Un onduleur inverse essentiellement le signal d’entrée logique.
Caractéristiques du 74LS04
- Six portes inversées indépendantes
- Configuration standard des broches
- Également disponible en type CMS
- Température de fonctionnement jusqu’à 70 °C
- Tensions de commutation TTL standard
74LS04 Spécifications
| Tension d’alimentation | 4,75 – 5,25 Vcc |
| Fréquence d’horloge maximale | 40Mhz |
| Dissipation de puissance | 2mW/porte @100kHz |
| Courant de sortie minimal | 8mA |
| Délai de propagation | 10nS |
| Sortance (charges TTL) | 20 |
Schéma de brochage 74LS04
74LS04 Broche Description
| N° broche | Nom de la broche | La description |
| 1 | A1 | Inverseur Porte 1 Entrée |
| 2 | B1 | Inverseur Porte 1 Sortie |
| 3 | A2 | Inverseur Porte 2 Entrée |
| 4 | B2 | Inverseur Porte 2 Sortie |
| 5 | A3 | Inverseur Porte 3 Entrée |
| 6 | B3 | Inverseur Porte 3 Sortie |
| sept | Terre | Terre |
| 8 | B4 | Inverseur Porte 4 Sortie |
| 9 | A4 | Inverseur Porte 4 Entrée |
| dix | B5 | Inverseur Porte 5 Sortie |
| 11 | A5 | Inverseur Porte 5 Entrée |
| 12 | B6 | Inverseur Porte 6 Sortie |
| 13 | A6 | Inverseur Porte 6 Entrée |
| 14 | VCC | Alimentation positive |
Circuit 74LS04
Voici un circuit simple d’implémentation de porte NOT utilisant un transistor NPN et deux résistances de valeur 1-10k.
Applications
- Moteurs à courant alternatif à vitesse réglable.
- Alimentations sans interruption (UPS)
- Appareils en cours d’exécution de courant alternatif utilisés dans une batterie d’automobile.
