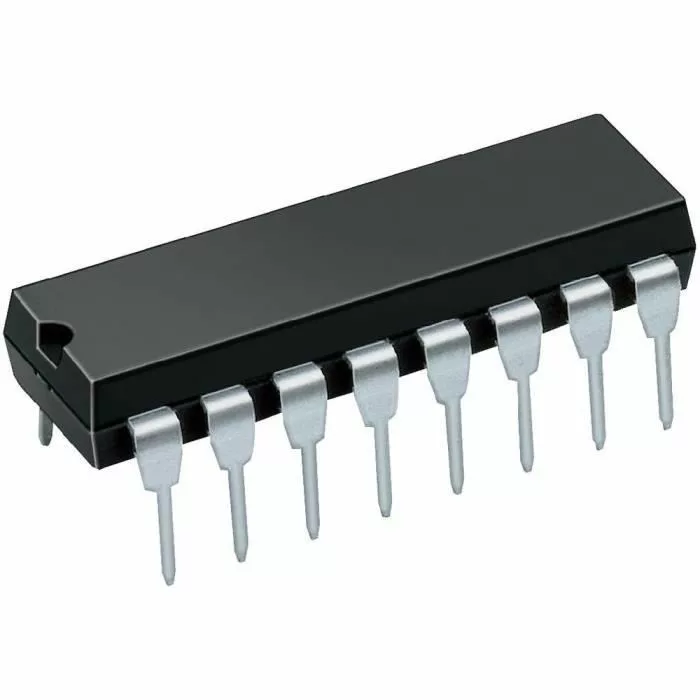

Circuit intégré 74LS00
Le 74LS00 fait partie de la série 74XXYY IC. Le 74LS 00 est un TTL (Transistor to Transistor Logic) qui utilise des transistors Shottky de faible puissance pour réduire la charge stockée et obtenir des vitesses de commutation plus élevées qu’avec les transistors bipolaires conventionnels. 74LS00 est un circuit intégré à 14 broches doté de quatre portes NAND, chaque porte NAND ayant deux entrées et une sortie.
Dans l’électronique numérique, la porte NAND est la porte logique qui produit une sortie High (1) lorsque toutes ses entrées sont LOW (0).
Caractéristiques et spécifications du 74LS00
- Plage de tension de fonctionnement : +4,75 à +5,25 V
- Tension d’alimentation maximale : 7 V
- Courant maximum autorisé à tirer à travers chaque sortie de porte : 8 mA
- Sorties TTL
- ESD maximale : 3,5 kV
- Temps de montée typique : 15 ns
- Temps de chute typique : 15ns
- Température de fonctionnement : 0°C à 75°C
[inarticle_1]
Configuration des broches 74LS00
| N° broche | Broche Description |
|---|---|
| 1 | A1-ENTREE |
| 2 | B1-ENTRÉE |
| 3 | Y1-SORTIE |
| 4 | A2-ENTREE |
| 5 | B2-ENTREE |
| 6 | Y2-SORTIE |
| sept | Terre |
| 8 | Y3-SORTIE |
| 9 | A3-ENTREE |
| dix | B3-ENTRÉE |
| 11 | Y4-SORTIE |
| 12 | A4-ENTRÉE |
| 13 | B4-ENTRÉE |
| 14 | VCC |
Brochage 74LS00
Application
- 74LS00 essentiellement utilisé pour exécuter la fonction NAND
- Peut être utilisé comme inverseur logique
