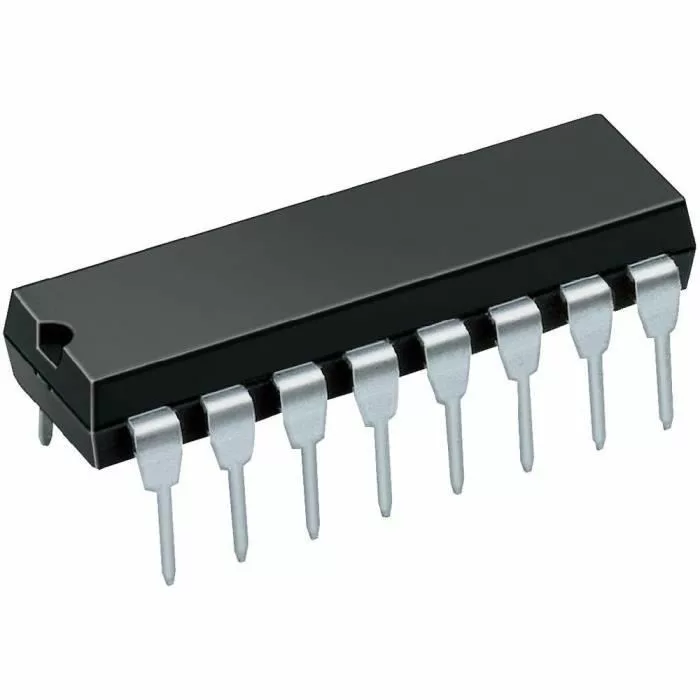

Circuit intégré 74LS85N

4,500 TND

EAN: 6190000119926
SKU:DCD-01-T132

Circuit intégré 74LS85N :

74LS85 IC fait partie de la série 74XXYY IC. Le circuit intégré 74LS85 a une large gamme de tensions de travail, une large gamme de conditions de travail et s’interface directement avec CMOS, NMOS et TTL. La sortie du CI est toujours en TTL, ce qui facilite le travail avec d’autres appareils et microcontrôleurs TTL. Le 74LS85 est un comparateur de magnitude 4 bits qui compare deux mots de 4 bits (A, B), chaque mot ayant quatre entrées parallèles (A0–A3, B0–B3) ; A3, B3 étant les intrants les plus significatifs (MSB).

Qu’est-ce qu’un comparateur de magnitude 4 bits ?

Un comparateur d’amplitude à 4 bits compare deux nombres binaires de quatre bits chacun. Il se compose de huit entrées chacune pour deux nombres à quatre bits et de trois sorties pour générer inférieur à, égal à et supérieur à entre deux nombres binaires.

Brochage 74LS85 :

Configuration des broches 74LS85

N° broche Nom de la broche La description
1 B3 Entrée de données B3
2 Je (A<B) Entrée en cascade (A<B)
3 Je (A=B) Entrée en cascade (A=B)
4 Je (A>B) Entrée en cascade (A>B)
5 O (A<B) Broche de sortie (A<B)
6 O(A=B) Broche de sortie (A=B)
sept O(A>B) Broche de sortie (A>B)
8 Terre Broche de terre
9 B0 Entrée de données B0
dix A0 Entrée de données A0
11 B1 Entrée de données B1
12 A1 Entrée de données A1
13 A2 Entrée de données A2
14 B2 Entrée de données B2
15 A3 Entrée de données A3
16 VCC Tension d’alimentation

Caractéristiques et spécifications du 74LS85

  • Famille de technologies : LS
  • CCV (min.) : 4,75 V
  • CCV (maximum) : 5,25
  • Bits (#): 4
  • Tension de fonctionnement (nom.) : 5 V
  • La fréquence à une tension normale (Max): 35MHz
  • Délai de propagation (Max): 35ns
  • LIO (max.) : 16 mA
  • IOH (Max):-0.4mA
  • Classement : Catalogue
  • Plage de température de fonctionnement : 0°C à 70°C
  • Disponible en boîtiers PDIP, GDIP, PDSO à 14 broches

Application

  • PC et notebooks
  • Électronique numérique
  • Équipement réseau
  • Télévisions
Marques
