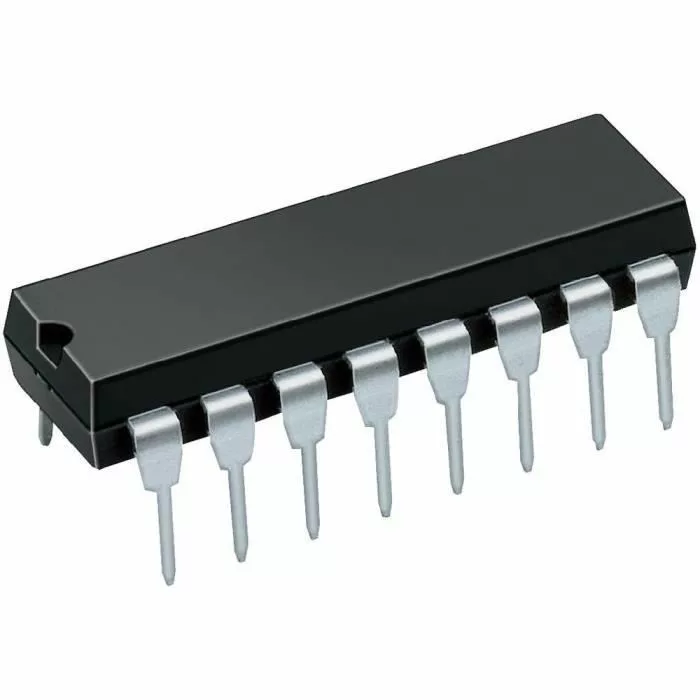

Circuit intégré 74LS11

3,400 TND

EAN: 6190000121837
SKU:DCD-01-T67

Circuit intégré 74LS11

Le boîtier IC 74LS11 contient trois portes ET indépendantes à 3 entrées à logique positive. Il fait partie de la série 74XXYY IC. Le circuit intégré 74LS11 a une large gamme de tensions de travail, une large gamme de conditions de travail et s’interface directement avec CMOS, NMOS et TTL. La sortie du CI est toujours en TTL, ce qui facilite le travail avec d’autres appareils et microcontrôleurs TTL. L’IC 74LS11 est plus petit et sa vitesse est beaucoup  plus rapide,  ce qui le rend fiable dans tous les types d’appareils.

Qu’est-ce qu’une porte ET ?

Une porte ET est un opérateur/circuit logique qui donne une sortie logique haute (1) uniquement lorsque toutes ses entrées sont hautes (1), sinon, il en résulte une logique basse (0). L’expression logique ou booléenne d’une porte ET logique numérique est celle de la multiplication logique qui est indiquée par un point unique ou un point (. ).

Configuration des broches 74LS11

N° brocheNom de la brocheLa description
1A1ENTREE 1 de la PORTE 1
2B1ENTREE 2 de la PORTE 1
3A2ENTREE 1 de la PORTE 2
4B2ENTREE 2 de la PORTE 2
5C2ENTREE 3 de la PORTE 2
6Y2SORTIE de la PORTE 2
septTerreTerre
8Y3SORTIE de la PORTE 3
9A3ENTREE 1 de la PORTE 3
dixB3ENTREE 2 de la PORTE 3
11C3ENTREE 3 de la PORTE 3
12Y1SORTIE de la PORTE 1
13C1ENTREE 3 de la PORTE 1
14VCCTension d’alimentation

Spécifications 74LS11

  • Tension d’alimentation 7V
  • Tension d’entrée 7V
  • Plage de température de fonctionnement à l’air libre 0°C à +70°C
  • Plage de température de stockage -65°C à +150°C
  • Courant maximum autorisé à tirer à travers chaque sortie de porte : 8 mA
  • Sorties TTL
  • Faible consommation d’énergie
  • Temps de montée typique : 18 ns
  • Temps de chute typique : 18ns

Applications

  • La puce fournit des sorties TTL qui sont nécessaires dans certains systèmes.
  • 74011 IC est généralement utilisé dans un endroit où une opération ET logique à 3 entrées est requise.
  • Également utilisé dans des appareils tels que les PC et les ordinateurs portables.
