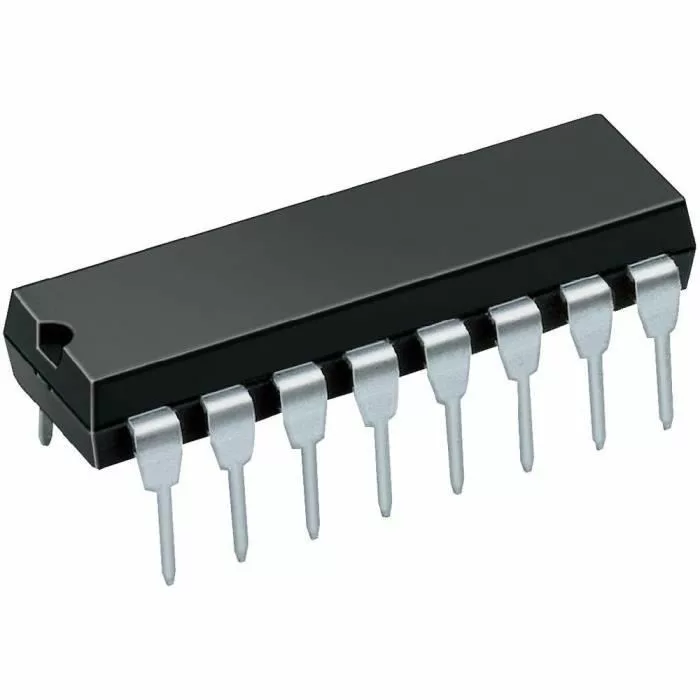

Circuit intégré CD4585BE

Circuit intégré CD4585BE , Comparateur 4 bits .

UGS : DCD-01-T110

Rester toujours brancher pour avoir des Coupons

Dépêchez vous et obtenez des réductions sur nos kits jusqu'à 20%

BientĂ´t

2,000 TND

En stock

En stock

12 People watching this product now!
  • RĂ©cupĂ©rer du magasin Didactico Sfax

Livraison aujourd'hui

Gratuit

  • Livraison via Aramex

Le courrier Aramex livrera à l'adresse indiquée

1-2 Jours

8.000 TND

  • Garantie 1 an

Plus de détails

  • Remboursement 15 Jours

Plus de détails

Mode de payement:

Description

Circuit intégré CD4585BE

Le CD4585 appartient Ă  la sĂ©rie 4000 IC. Le CD4585 est un comparateur de magnitude 4 bits qui offre la fonctionnalitĂ© de comparer deux nombres binaires et de dĂ©terminer s’il existe une relation infĂ©rieure, supĂ©rieure ou Ă©gale entre les deux nombres binaires. Le CD4585 a une large gamme de tension de fonctionnement, une large gamme de conditions de travail et s’interface directement avec CMOS, NMOS et TTL. Il est utilisĂ© dans les applications informatiques et logiques qui nĂ©cessitent la comparaison de deux mots de 4 bits.

Qu’est-ce qu’un comparateur de magnitude 4 bits ?

Un comparateur de magnitude 4 bits est un simple circuit Ă©lectronique utilisĂ© pour comparer deux nombres binaires, chacun de 4 bits. Il se compose de huit entrĂ©es chacune pour deux nombres Ă  quatre bits et de trois sorties pour comparer et gĂ©nĂ©rer des rĂ©sultats infĂ©rieurs, Ă©gaux et supĂ©rieurs Ă  entre deux nombres binaires. Le but d’un comparateur de magnitude est de comparer la magnitude d’un ensemble de variables ou de nombres inconnus.

Principales caractéristiques du CD4585

  • Type haute tension (cote 20 V)
  • Extension Ă  8, 12, 16 . . .4N Bits par unitĂ©s en cascade
  • Fonctionnement Ă  vitesse moyenne
  • Compare deux mots de 4 bits en 180 ns (typ.) Ă  10 V
  • 100 % testĂ© pour le courant de repos Ă  20 V
  • CaractĂ©ristiques de sortie symĂ©trique normalisĂ©es
  • Valeurs paramĂ©triques 5V, 10V et 15V
  • Courant d’entrĂ©e maximum de 1µA Ă  18V sur toute la plage de tempĂ©rature du boĂ®tier ; 100nA Ă  18V et +25oC
  • Marge de bruit (sur l’ensemble complet/plage de tempĂ©rature)
    • 1V Ă  VDD = 5V
    • 2V Ă  VDD = 10V
    • 2,5 V Ă  VDD = 15 V

Brochage CD4585

N° broche Nom de la broche La description
1 B2 Broche d’entrĂ©e B2
2 A2 Broche d’entrĂ©e A2
3 (A = B)OUT A est Ă©gal Ă  la broche de sortie B
4 (A > B)IN A est supĂ©rieur Ă  la broche d’entrĂ©e B/entrĂ©e d’activation
5 (A < B) DANS A est infĂ©rieur Ă  B broche d’entrĂ©e/entrĂ©e d’activation
6 (A = B)IN A est Ă©gal Ă  la broche d’entrĂ©e B/entrĂ©e d’activation
sept A1 Broche d’entrĂ©e A1
8 VSS Source d’approvisionnement
9 B1 Broche d’entrĂ©e B1
dix A0 Broche d’entrĂ©e A0
11 B0 Broche d’entrĂ©e B0
12 (A < B)OUT A est inférieur à la broche de sortie B
13 (A > B)OUT A est supérieur à la broche de sortie B
14 B3 Broche d’entrĂ©e B3
15 A3 Broche d’entrĂ©e A3
16 VDD Alimentation de vidange

Application

  • Commandes de servomoteur
  • ContrĂ´leurs de processus
