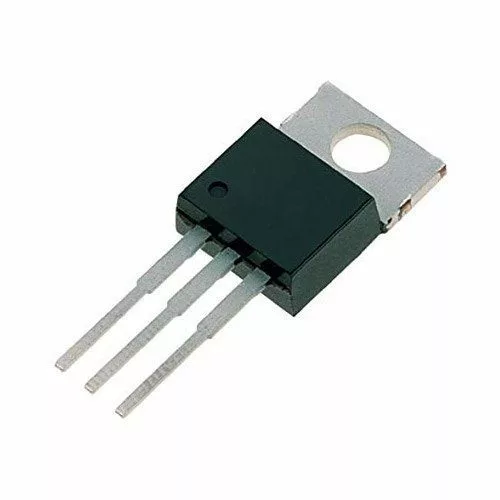

Le TIP120 est constitué de transistors de puissance NPN Epitaxial-Base en silicium en configuration Darlington monolithique montés dans un boîtier en plastique Jedec TO-220. Ils sont destinés à être utilisés dans des applications de puissance linéaire et de commutation.
Brochage du TIP120 :
Configuration des broches TIP120
N° broche
Nom de la broche
1
Base
2
Collectionneur
3
Émetteur
Fonctionnalités clés du TIP120
65 W à 250 C Température du boîtier :
Courant de collecteur continu de 5 A
Hfe min de 1000 à 3 v, 3 A
Capacité de courant du collecteur IC=5A
Collecteur Emetteur Tension VCEO=60 V
Transistors au silicium complémentaires de moyenne puissance
