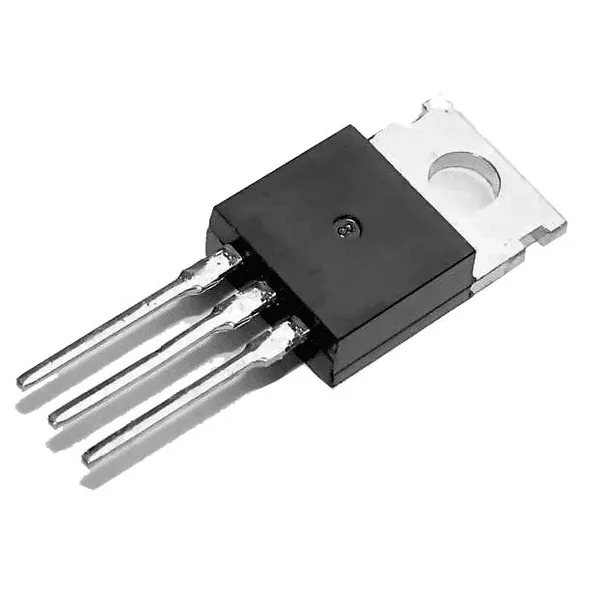

Transistor PNP TIP32C 3A 100V TO220
La base épitaxiale en silicium du transistor de puissance TIP31C NPN est montée dans un boîtier en plastique Jedec TO-220. Ils sont destinés à être utilisés dans des applications linéaires et de commutation de moyenne puissance. Les types PNP complémentaires sont respectivement TIP32A et TIP32C.
Configuration des broches TIP31
| N° broche | Nom de la broche |
|---|---|
| 1 | Base |
| 2 | Collectionneur |
| 3 | Émetteur |
| 4 | Coffret (Collector) |
Fonctionnalités clés du TIP31
- Nouvelle série améliorée
- Vitesse de commutation élevée
- hFE amélioration de la linéarité
- Groupement hFE
- Désignation du type : TIP31C
- Matériau du transistor : Si
- Polarité : NPN
- Tension maximale émetteur-base |Veb| : 5 V
- Paquet: TO220
spécification
| Ic (mA) | Pd (mW) | Vce (max) | VCB | hfe | @Ic _ | FT (MHz) |
|---|---|---|---|---|---|---|
| 3 | 40 | 100 | 100 | 10-50 | 3000 | 3 |
TIP31 Equivalent / Alternatif :
- TIP100, TIP101, TIP102, TIP105, TIP106, TIP107, TIP110, TIP110A, TIP111, TIP112, TIP32C
Application
- Application industrielle linéaire et de commutation
- Puissance audio
