En stock

Transistor 908-TIP41C

1,000 TND

EAN: 6190000120830
SKU:DCD-01-T35

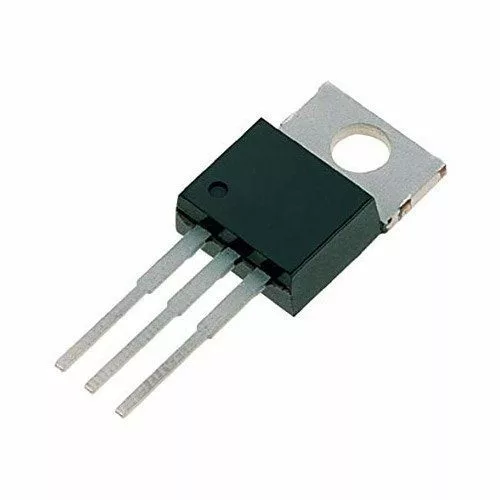

Transistor TIP41C

Le TIP41C est un transistor de puissance NPN à technologie d’îlot de base dans un boîtier en plastique TO-220 qui rend cet appareil adapté aux applications audio, linéaires de puissance et de commutation. Le type PNP complémentaire est TIP42C.

Configuration des broches TIP41

N° broche Nom de la broche
1 Base
2 Collectionneur
3 Émetteur
4 Coffret (Collector)

Fonctionnalités clés du TIP41

  • Tension de saturation collecteur-émetteur —
    • VCE(sat) = 1,5 Vdc (Max) @ IC = 6,0 Adc
  • Tension de maintien collecteur-émetteur —
    • VCEO(sus) = 100 Vdc (Min) — TIP41C, TIP42C
  • Gain de courant élevé – Produit de bande passante
    • fT = 3,0 MHz (Min) @ IC = 500 mAdc
  • Ensemble compact TO–220 AB
  • Vitesse de commutation élevée
  • hFE amélioration de la linéarité
  • Désignation du type : TIP41C
  • Matériau du transistor : Si
  • Polarité : NPN

spécification

Ic (mA) Pd (mW) Vce (max) VCB hfe @Ic _ FT (MHz)
6 65 100 100 15-75 3000 3

TIP41 Equivalent / Alternatif :

  • TIP100, TIP101, TIP102, TIP105, TIP106, TIP107, TIP110, TIP42C

Application

  • Circuits à usage général
  • Amplificateur audio
  • Puissance linéaire et commutation
