Programmateur USB-JTAG pour plateforme XILINX FPGA CPLD XC2C64A
Programmateur JTAG de câble de téléchargement USB pour plate-forme Xilinx pour CPLD FPGA C-Mod XC2C64

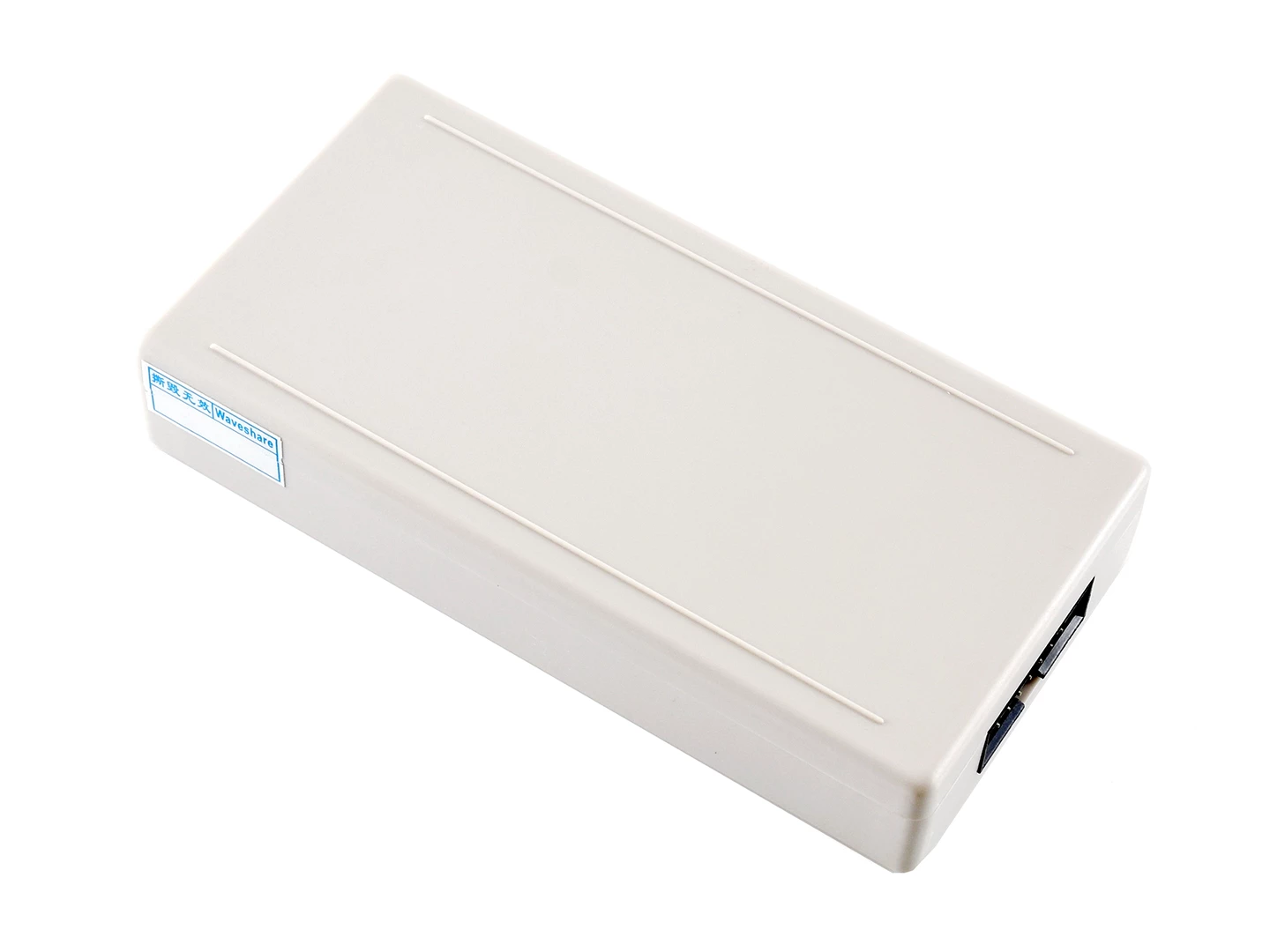

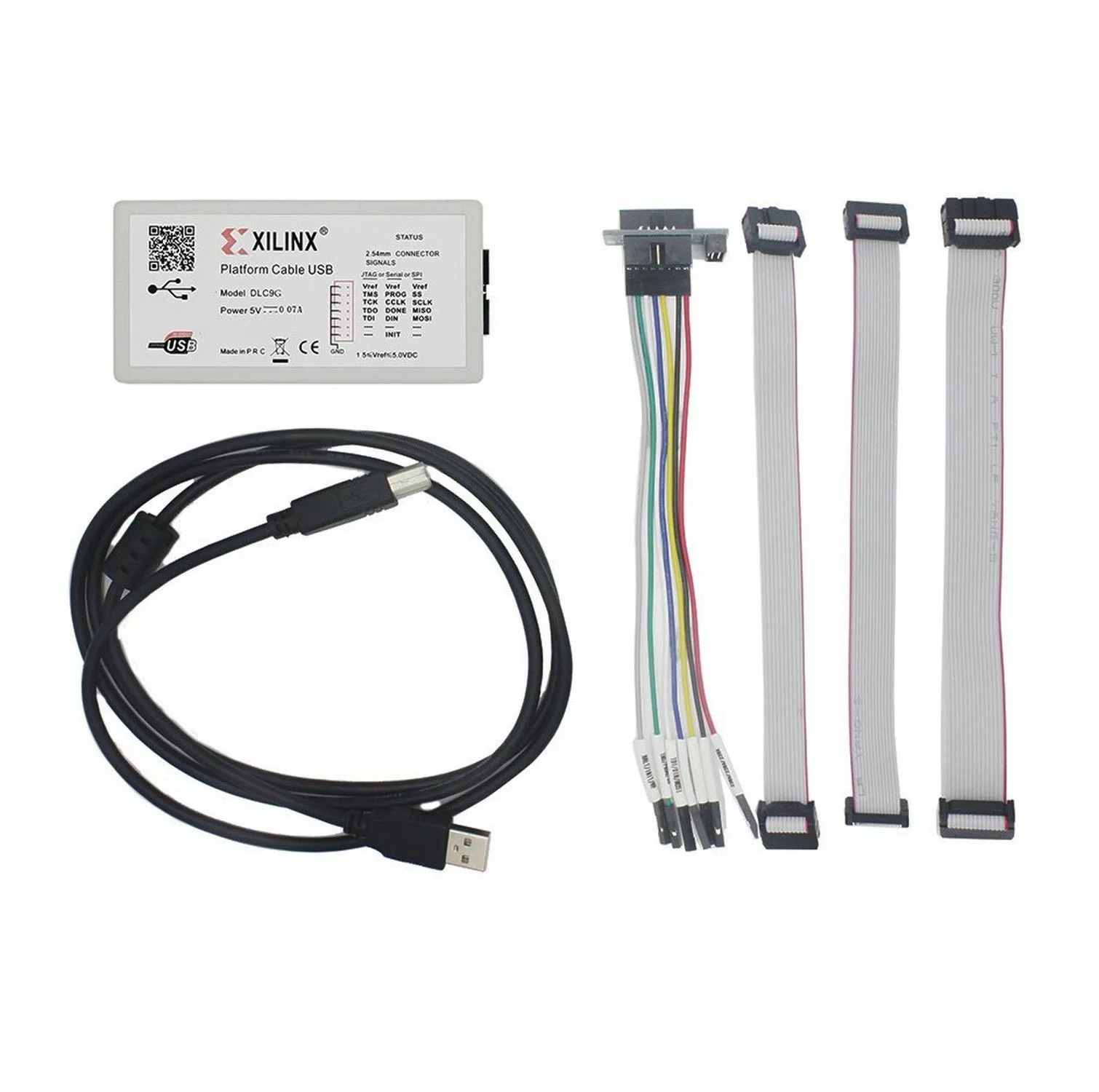

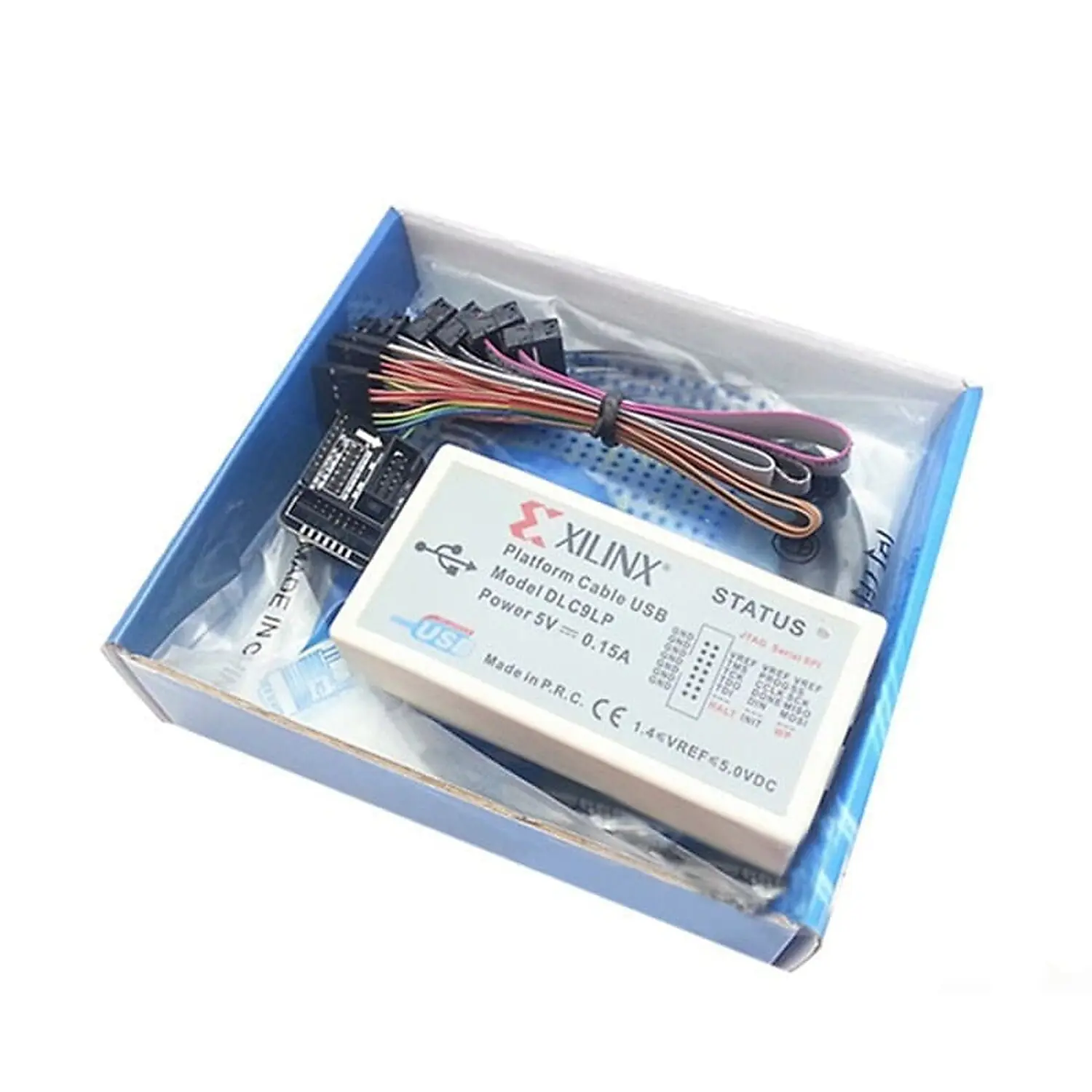

Le Câble de plate-forme USB un câble compatible USB pour la configuration et la programmation en circuit de tous les périphériques Xilinx. Il est compatible avec l’original XILINX Câble de plate-forme USB.
Principales caractéristiques
- Performance
- Utilisation de la solution FPGA CY7C68013A +, entièrement compatible avec le XILINX d’origine Câble de plate-forme USB
- Programme tous les périphériques Xilinx, y compris les PROM de configuration FPGA / CPLD / ISP
- Prend en charge la programmation JTAG, série esclave et SPI, pour configurer tous les périphériques Xilinx
- Interfaces avec des appareils fonctionnant à 5V / 3.3 / 2.5 1.8 V / 1.5 V
- Fréquence d’horloge cible en option, prend en charge le réglage automatique de la fréquence par le logiciel XILINX
- Mise à niveau automatique du micrologiciel, il est possible de prendre en charge davantage de nouveaux logiciels et périphériques
- Isolation de signal antistatique et multicouche, pour protéger la cible et le programmeur lui-même
- Logiciels pris en charge
- Xilinx ISE
- impact
- ChipScope
- Vivado
- Périphériques pris en charge
- Périphériques FPGA Xilinx: UltraScale / série 7 / Zynq / Kintex / Virtex / Artix / Spartan, etc.
- Périphériques Xilinx CPLD: XC9500 / XC9500XL / XC9500XV / CoolRunner XPLA3 / CoolRunner-II, etc.
- Périphériques Xilinx PROM: Plate-forme Flash XCF00S / XCF00P / XL, etc.
COMMENT SE CONNECTER
- Se connecte à PC
- via une interface USB
- Se connecte au jury de la cible

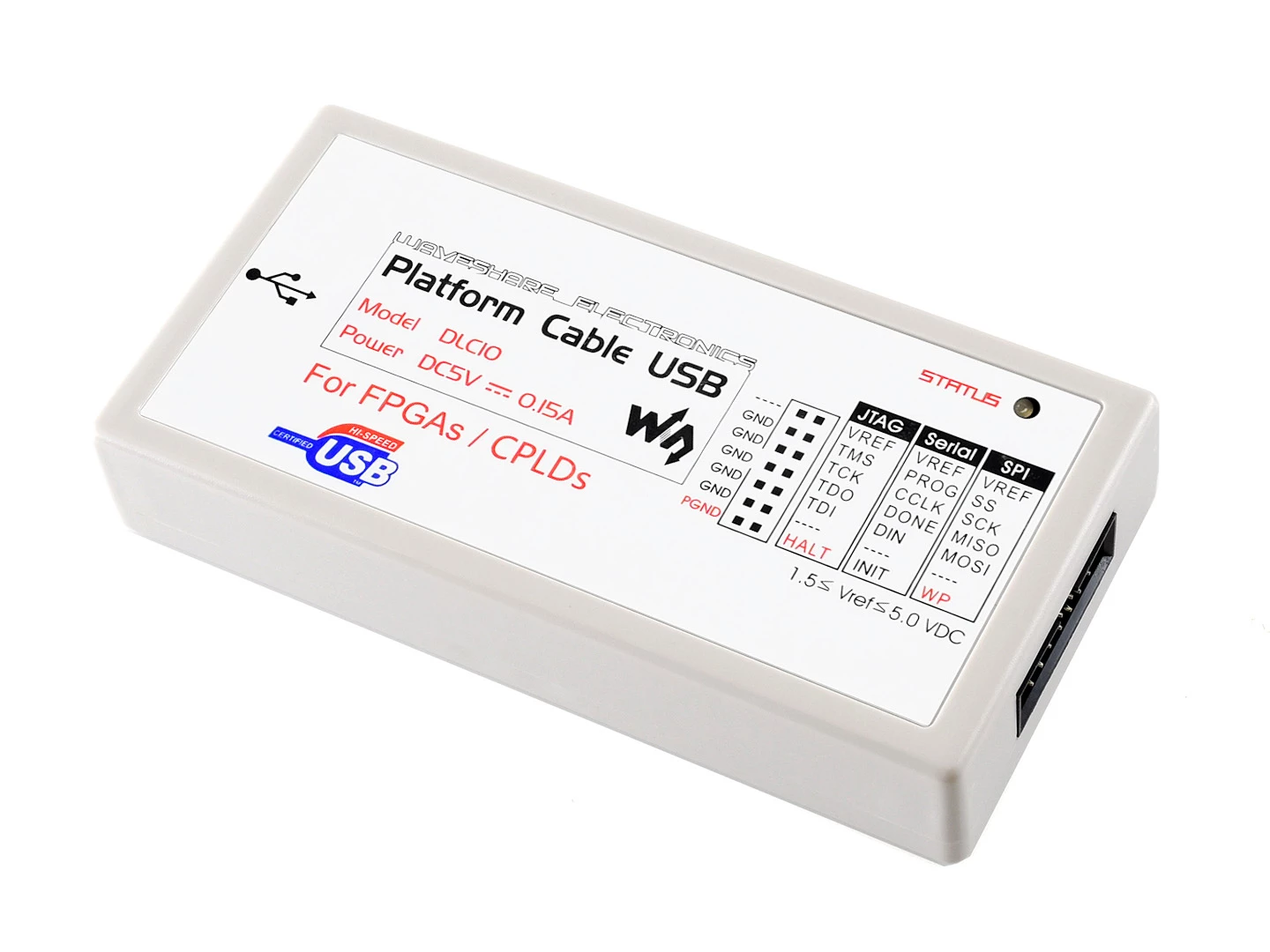

- Le câble de plate-forme USB fournit 3 interfaces différentes pour se connecter à la carte cible: JTAG, série esclave et SPI. La figure ci-dessous montre les broches d’en-tête des interfaces:
LED d’état
- Rouge: USB connecté
- Jaune: connexion USB et Vref (la carte cible) sous tension
