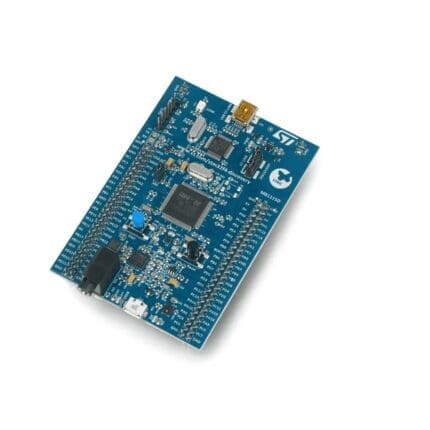

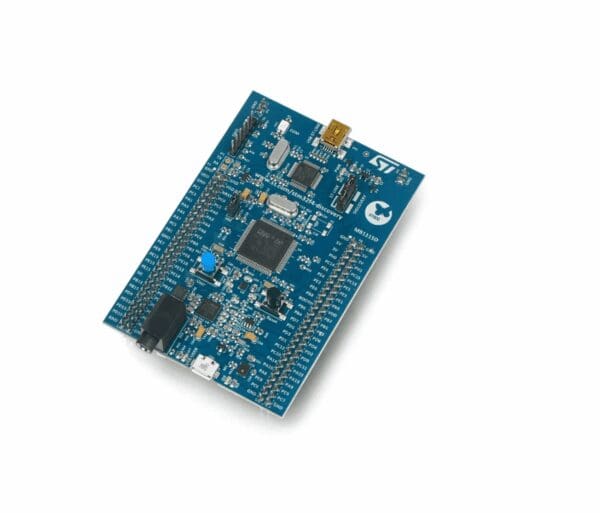

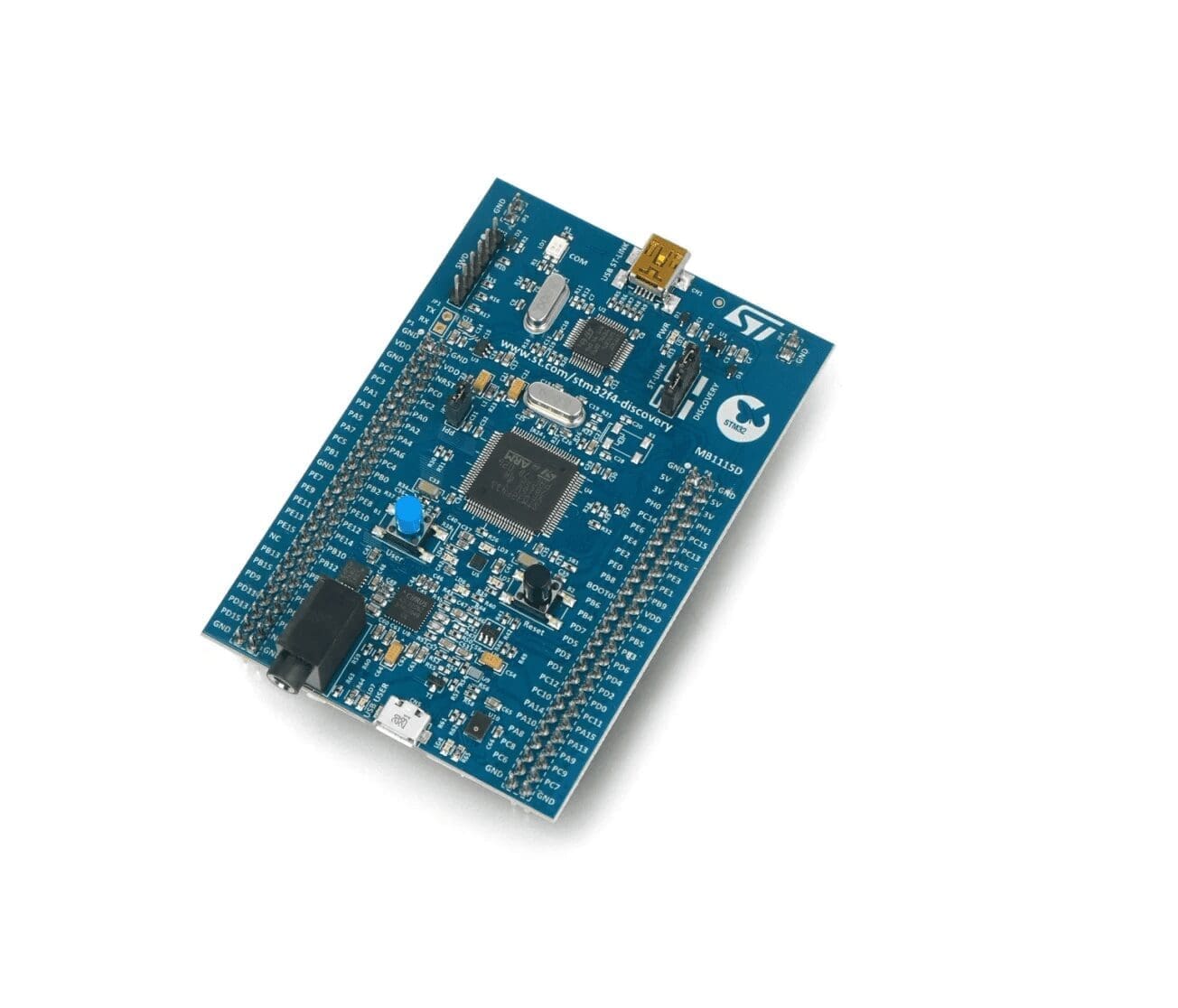

Carte de développement STM32F407G

Carte de développement STM32F407G

Le STM32F407G–DISC1 est un kit de découverte permettant aux utilisateurs de développer facilement des applications avec les microcontrôleurs hautes performances STM32F407 avec cœur ARM cortex-M4 32 bits. Il comprend tout ce dont les débutants ou les utilisateurs expérimentés ont besoin pour démarrer rapidement. Basé sur le STM32F407VGT6, il comprend un outil de débogage intégré ST-LINK/V2 ou ST-LINK/V2-A, deux accéléromètres numériques ST MEMS, un microphone numérique, un DAC audio avec pilote de haut-parleur de classe D intégré, des LED et des boutons poussoirs et un connecteur USB OTG micro-AB.

Caractéristiques:

1. Microcontrôleur STM32F407VGT6 avec ARM ^®  Cortex ^®  -M4 32 bits avec noyau FPU, mémoire Flash de 1 Mo, RAM de 192 Ko dans un boîtier LQFP100
2. ST-LINK/V2 embarqué sur STM32F4 DISCOVERY (ancienne référence) ou ST-LINK/V2-A sur STM32F407G-DISC1 (nouveau code de commande)
3. USB ST-LINK avec capacité de ré-énumération et trois interfaces différentes :
   • Port de débogage
   • Port Com virtuel (avec le nouveau code de commande uniquement)
   • Stockage de masse (avec un nouveau code de commande uniquement)
4. Alimentation de la carte : par bus USB ou à partir d’une tension d’alimentation externe 5 V
5. Alimentation application externe : 3 V et 5 V
6. Accéléromètre 3 axes LIS302DL ou LIS3DSH ST MEMS
7. MP45DT02 ST-MEMS capteur audio microphone numérique omnidirectionnel
8. DAC audio CS43L22 avec pilote de haut-parleur de classe D intégré
9. Huit LED :
   • LD1 (rouge/vert) pour la communication USB
   • LD2 (rouge) pour 3,3 V sous tension
   • Quatre LED utilisateur, LD3 (orange), LD4 (vert), LD5 (rouge) et LD6 (bleu)
   • 2 LED USB OTG LD7 (vert) VBUS et LD8 (rouge) surintensité
10. Deux boutons poussoirs (utilisateur et reset)
11. USB OTG FS avec connecteur micro-AB
12. Embase d’extension pour toutes les E/S LQFP100 pour une connexion rapide à la carte de prototypage et un sondage facile
13. Logiciel gratuit complet comprenant une variété d’exemples, faisant partie du package STM32CubeF4 ou STSW-STM32068 pour utiliser les bibliothèques standard héritées.
