Module d’interface série RS232 vers TTL

Module d’interface série RS232 vers TTL

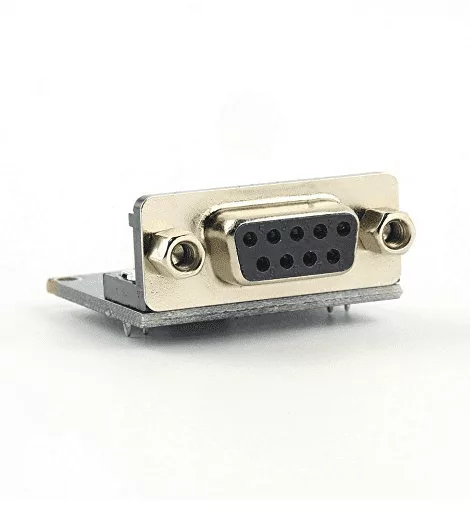

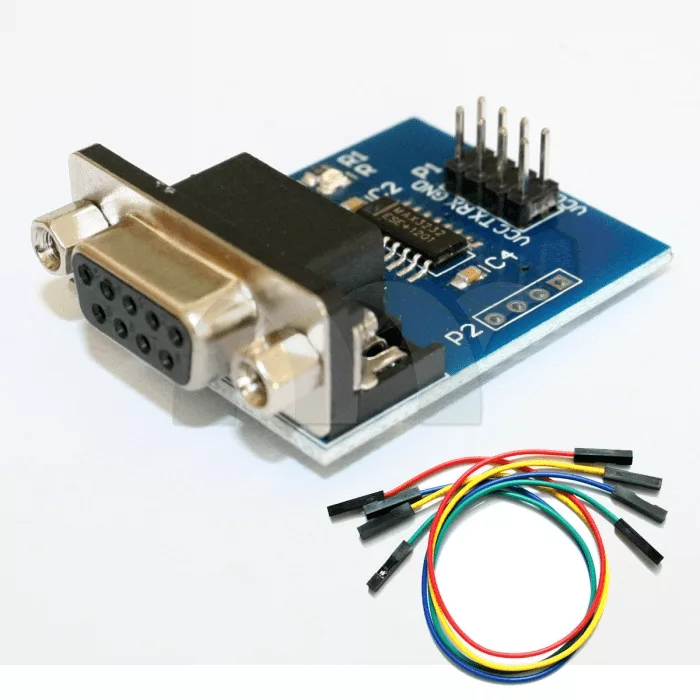

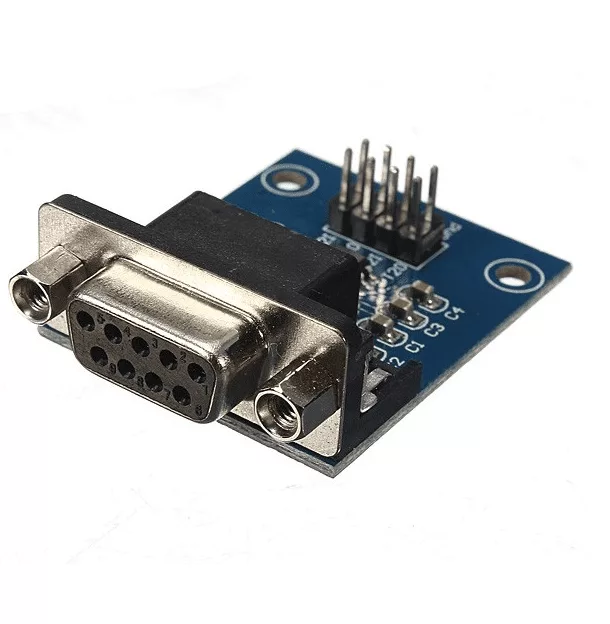

Ces cartes ont généralement un connecteur DB9 soudé à une extrémité et quatre broches d’en-tête avec des câbles de démarrage à l’autre extrémité. Les câbles de démarrage permettent à l’utilisateur de connecter les fils à une maquette ou à une carte de projet de microcontrôleur, tandis que le DB9 se connecte directement à un port COM d’un ordinateur.

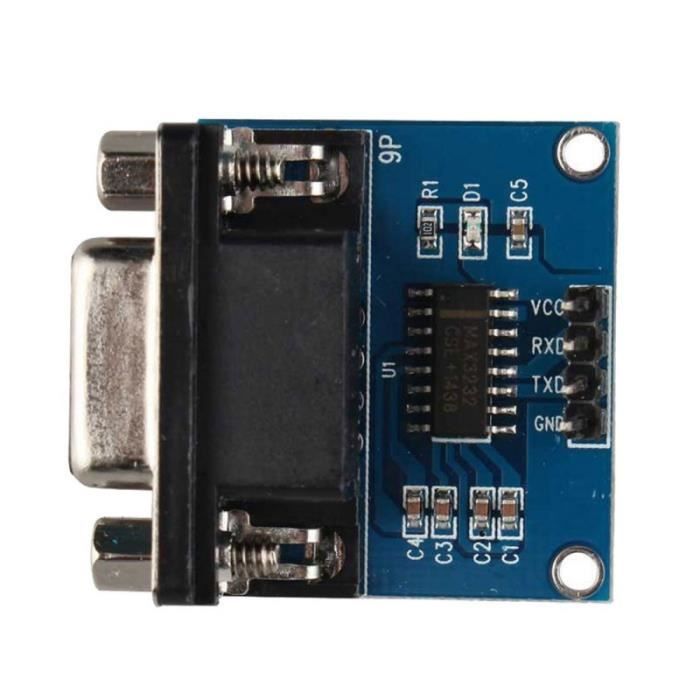

Le circuit intégré MAX3232CSE+, livré dans un boîtier SO étroit à 16 broches. Il nécessite entre 3,0 V et 5,5 V pour fonctionner et possède deux récepteurs et deux émetteurs. Il a un débit de données maximum garanti de 120 kbps, et le circuit nécessite quatre condensateurs de support de pompe de charge de 0,1 µF. Il est également compatible avec les fameuses broches IC MAX3232. Ces cartes se connectent à des systèmes avec un UART, elles fonctionnent donc avec les microcontrôleurs ATMEL et PIC.

MAX3232 RS232 Port série vers module convertisseur TTL Connecteur DB9 5V RS232 vers TTL + TTL série femelle + modules série / Carte brosse. Ce module peut être utilisé pour le port série du module de microcontrôleur étendre le DVD, le routeur, le disque dur et d’autres équipements à mettre à niveau.

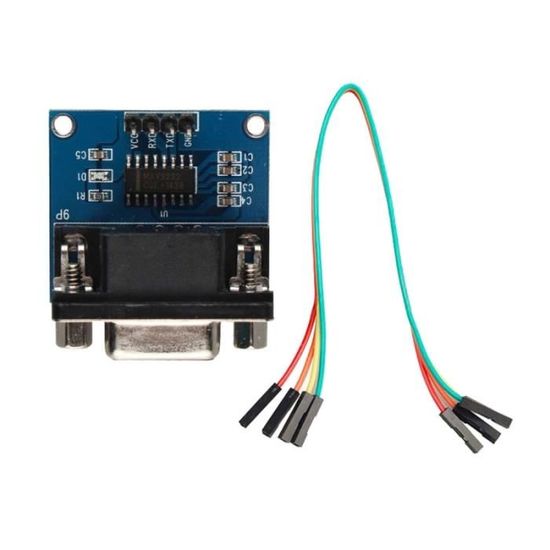

Remarque : la couleur des câbles dupont peut varier.
