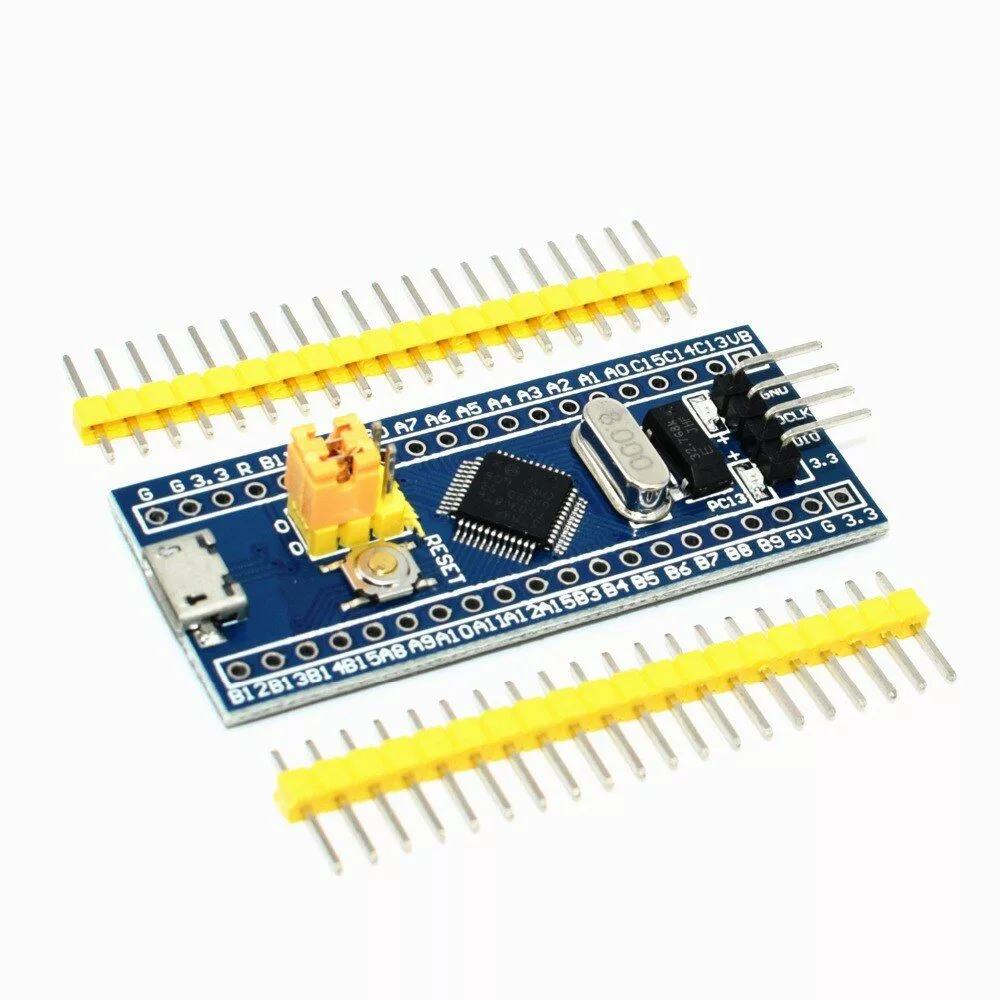

Mini carte de développement STM32 – STM32F103C8T6

54,000 TND

EAN: 6190000200075
SKU:ST-01-A01

Mini carte de développement STM32 – STM32F103C8T6

Lancement de produit

Il s’agit d’une puce de base basée sur la carte de noyau de bras CS32F103C8T6, les caractéristiques sont les suivantes:
1, la carte basée sur le circuit MCU le plus basique, circuit cristal 8 M et 32768, circuit d’alimentation USB.
2, la carte centrale est divisée en deux rangées mène à tous les ports d’e/s.
3, avec l’interface de téléchargement de débogage de simulation SWD, simple et pratique, vitesse de débogage.
4, l’utilisation de l’interface USB Mirco, vous pouvez faire la communication USB et l’alimentation, l’interface USB, compatible avec l’interface ordinaire de chargeur de téléphone portable Andrews.
6, marque RTC crystal Epson, facile à démarrer, plus stable.
7, avec la double goupille, mais la goupille ne soudure pas par défaut, l’utilisateur selon leurs propres scénarios d’application pour choisir leur propre direction de soudure. Si le soudage est requis, veuillez en informer le propriétaire.
Keil peut être utilisé pour compiler, compilateur IAR, peut être téléchargé via les procédures j-link ou USART1, les procédures sont le propriétaire et les procédures de débogage, il y a des problèmes peuvent consulter le propriétaire.

Puce Description:

1, CS32F103C8T6
Type de paquet: LQFP;
Nombre de broches: 48;
Noyau: Cortex-M3;
Fréquence de fonctionnement: 72 MHz;
Ressources de stockage: 64 K Byte Flash, 20 Ko SRAM;
Ressources d’interface: 2x SPI, 3x USART, 2x I2C, 1x CAN, 37x ports i/o,
Conversion analogique-numérique: 2x ADC (12 bits/16 canaux)
Minuteries: 3 minuteries générales et 1 minuterie avancée
Téléchargement de débogage: prend en charge l’interface de débogage JTAG/SWD à télécharger, prend en charge IAP.
2, RT9193: puce de régulateur 3.3 V, la sortie maximale de 300mA.

Interface description:

1, interface SWD: prise en charge de la simulation, du téléchargement et du débogage.
2, interface USB Mirco: alimentation et communication USB, ne prend pas en charge le téléchargement.
3, interface USART1: USART1 peut être utilisé pour télécharger le programme, ou utiliser l’usart1 pour la communication.
4, interface de pin de MCU: mène toutes les broches de port d’e/s, faciles à relier avec des périphériques.
5, 5 V et 3.3 V interface d’entrée et de sortie de puissance: couramment utilisé dans l’alimentation externe, ou avec d’autres modules pour le traitement au sol commun

Autre Appareil Description:

1, LED d’alimentation (PWR): l’état de l’indicateur de puissance, peut déterminer si l’alimentation est stable.
2, le LED utilisateur (PC13): pour faciliter le test de sortie d’e/s ou indiquer l’exécution du programme.
3, commencer à sauter choisir le mode de programmation: (1, la mémoire flash de l’utilisateur 2, SRAM 3, mémoire du système).
4, bouton de réinitialisation: réinitialiser la puce pour le programme utilisateur.
5, 8 M cristal: la fréquence peut être réglée pour rendre le système cadencé à 72 MHz.
Cristal 6, 32.768 KHz: disponible pour le RTC intégré, ou pour l’étalonnage.
