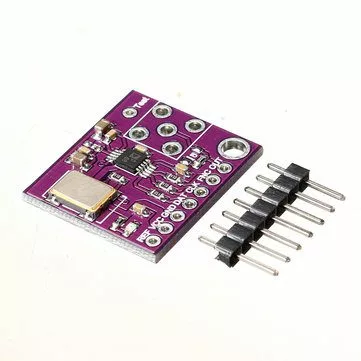

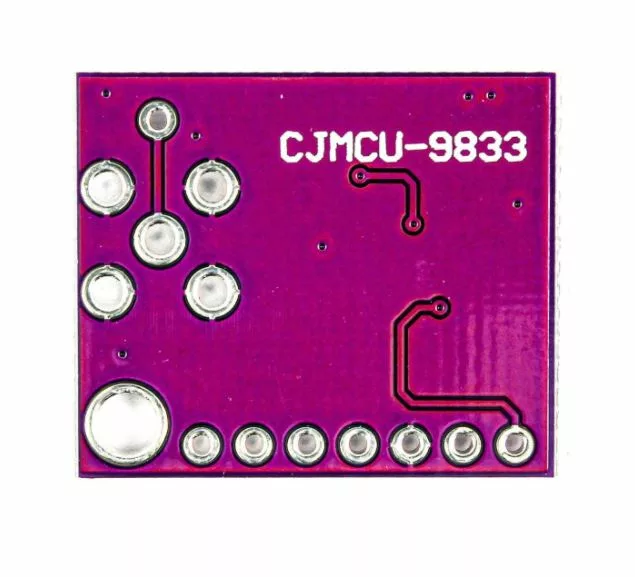

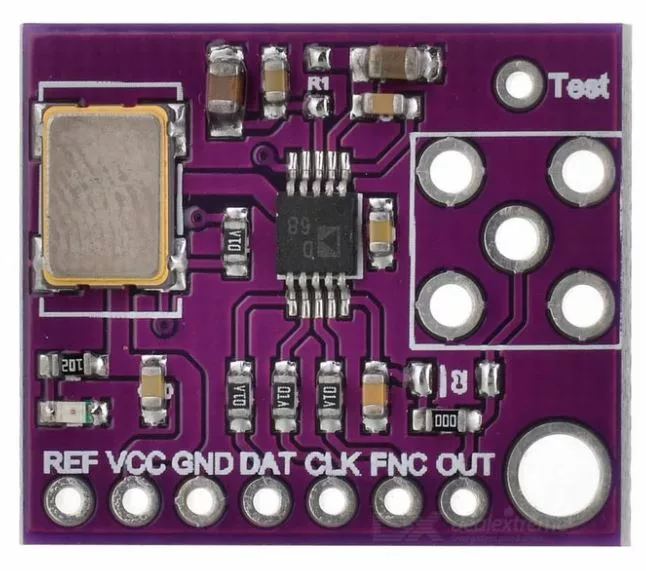

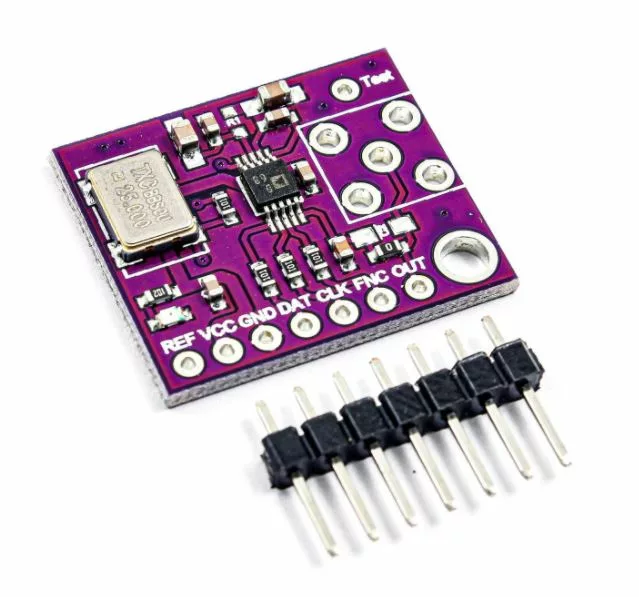

Module générateur de forme d’onde programmable AD9833BRMZ

Le module générateur de forme d’onde carré triangulaire sinusoïdal programmable CJMCU-9833 AD9833BRMZ est un générateur de forme d’onde programmable capable de générer un signal sinusoïdal, triangulaire et carré de fréquence 0-12,5 MHz. Facile à régler, l’horloge cadencée est de 25 MHz, précision 0,1 Hz, la fréquence d’horloge est de 1 MHz, la précision est jusqu’à 0,004 Hz. Excitation de fréquence/génération de forme d’onde.

Le module générateur de forme d’onde carré triangulaire sinusoïdal programmable CJMCU-9833 AD9833BRMZ est utilisé dans la mesure du débit de liquide et de gaz. Applications de détection – approximation, sports, détection de défauts. Perte linéaire, décroissance linéaire, équipement de test, équipement médical, générateur d’horloge de balayage.

Caractéristiques:

1. Tension de fonctionnement : 2,3 V-5,5 V.
2. Plage de température de fonctionnement : -40 ~ + 105
3. Cristal actif embarqué 25MHZ (précision de 50ppm), précision pas à pas 0,1HZ.
4. Amplificateurs haute vitesse embarqués 300M et dispose également d’un filtrage passe-bas.
5. Le signal de sortie à deux canaux, une sortie de signal d’origine, un signal de sortie amplifié 5 fois, une impédance de sortie de 50 Ohm.
6. Plaque universelle de support (plaque tunnel), les broches à cartes multiples mesurent 2,54 mm, peuvent être facilement soudées à la carte universelle.
7. Distribution STM32, STM8, STC et autres microcontrôleurs courants ont débogué un programme et des informations pertinentes.
