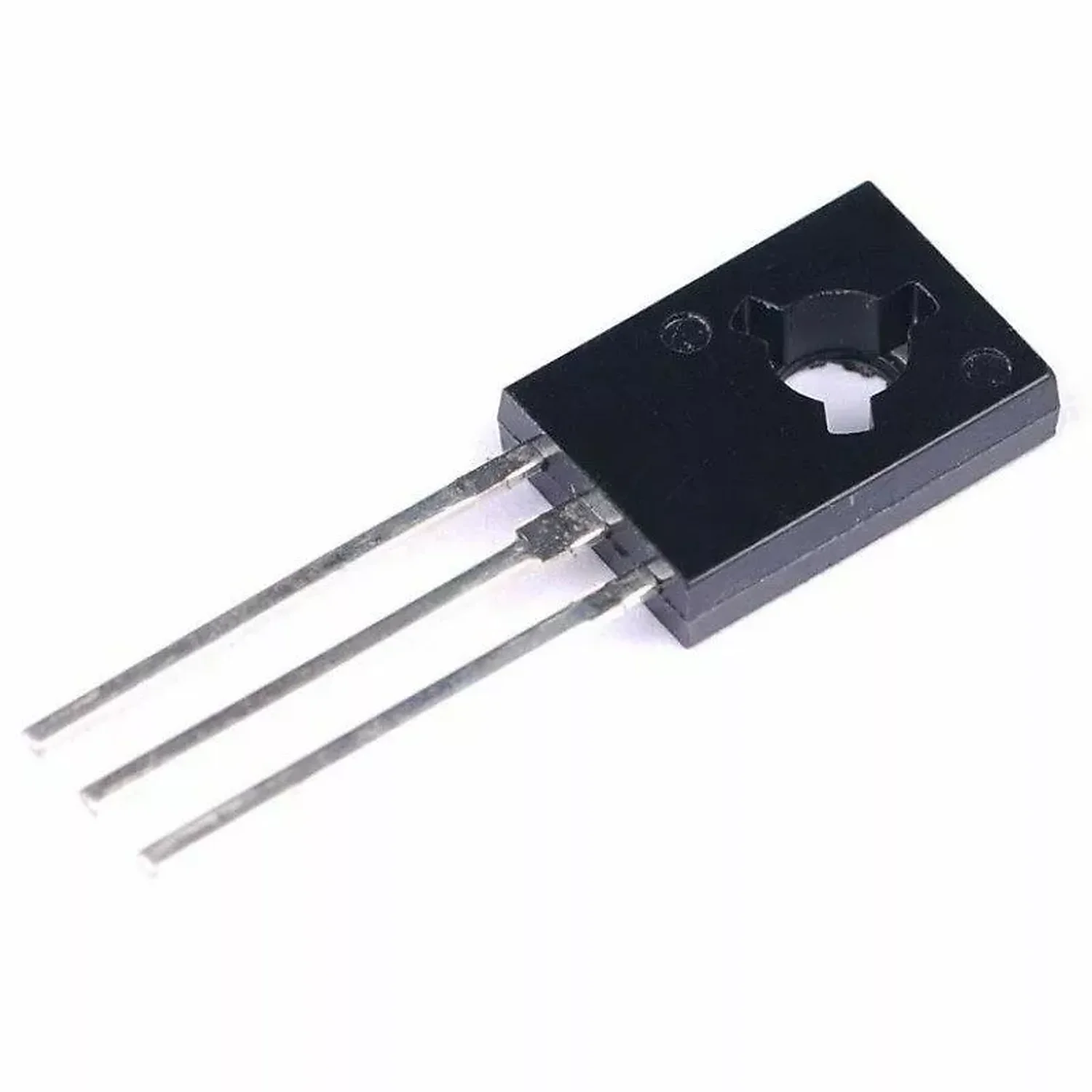

Transistor BD138
Le BD138 est un transistor PNP planaire épitaxial en silicium dans un boîtier en plastique Jedec SOT-32, conçu pour les amplificateurs audio et les pilotes utilisant des circuits complémentaires ou quasi complémentaires
Transistor de puissance ?
Les transistors sont des dispositifs électroniques à semi-conducteurs à trois bornes qui peuvent être utilisés comme commutateurs ou amplificateurs. Ils peuvent être de polarité NPN ou PNP, et de nombreux types différents sont disponibles avec différentes puissances et vitesses de commutation. Si un transistor conçu selon ces concepts peut gérer plus de 1 A de courant de collecteur, il est généralement considéré comme un transistor de puissance. De tels transistors doivent avoir une faible résistance de sortie pour fournir des courants de charge importants et une bonne isolation de jonction pour résister aux hautes tensions. Ils doivent également dissiper la chaleur très rapidement pour éviter la surchauffe.
Configuration des broches BD138
| N° broche | Nom de la broche |
|---|---|
| 1 | Émetteur |
| 2 | Collectionneur |
| 3 | Base |
Principales caractéristiques du BD138
- Courant élevé (max. 1,5 A)
- Basse tension (max. 80 V)
- Indicatif de type : BD138
- Matériau du transistor : Si
- Polarité : PNP
- Tension maximale émetteur-base |Veb| : 5 V
- Colis : TO126
Spécification BD138
| Ic (mA) | Pd (mW) | Vce (max) | VCB | hfe | @Ic _ |
|---|---|---|---|---|---|
| 1.5 | 1.25 | 60 | 60 | 63-160 | 150 |
BD138 Équivalent/ Alternatif :
- BD115, BD130, BD131, BD132, BD135, BD137
Application
- Amplificateurs haute fidélité
- Circuits de télévision
