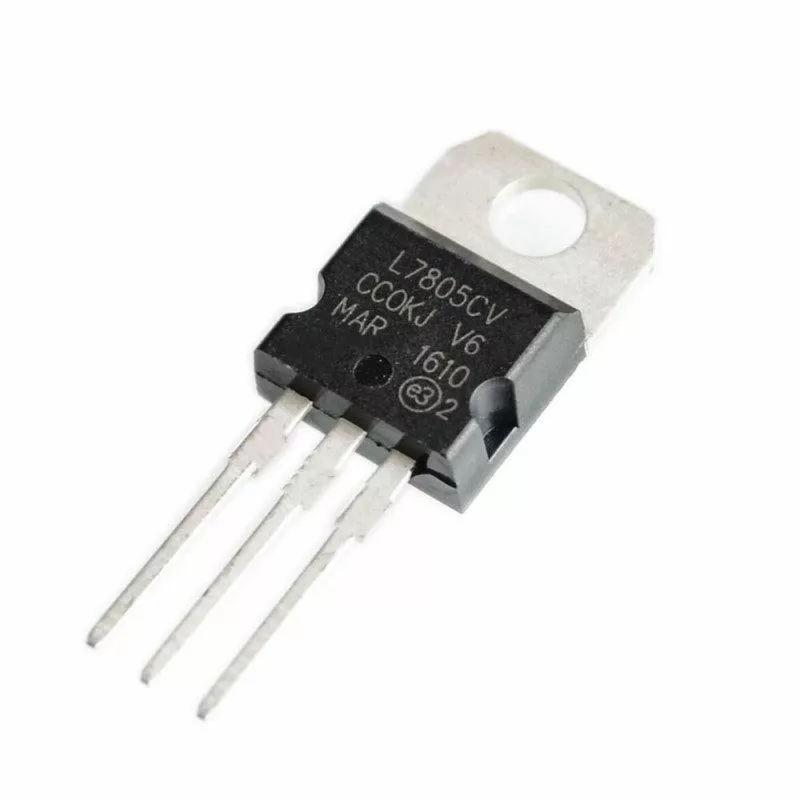

Régulateur de tension 5V 7805 TO-220

1,000 TND

EAN: 6190000120724
SKU:DCD-01-T27

Régulateur de tension 5V 7805 TO-220

Le LM7805 est un régulateur de tension positif monolithique à 3 bornes qui utilise une limitation de courant interne, un arrêt thermique et une compensation de zone de sécurité, ce qui les rend essentiellement indestructibles. Le LM7805 est conçu comme un régulateur de tension fixe dans une large gamme d’applications, y compris la régulation locale (sur carte) pour l’élimination des problèmes de bruit et de distribution associés à la régulation en un seul point.

De plus, pour être utilisés comme régulateurs de tension fixe, ces dispositifs peuvent être utilisés avec des composants externes pour obtenir des tensions et des courants de sortie réglables. Des efforts considérables ont été déployés pour rendre l’ensemble de la série de régulateurs facile à utiliser et minimiser le nombre de composants externes. Il n’est pas nécessaire de contourner la sortie, bien que cela améliore la réponse transitoire.

Configuration des broches LM7805

N° broche Nom de la broche
1 Saisir
2 Terre
3 Sortir

Principales caractéristiques du 7805

  • Spécifications complètes à une charge de 1A
  • Tolérances de tension de sortie de ±2% à Tj = 25˚C et ±4% sur la plage de température (LM340A)
  • Régulation de ligne de 0,01 % de VOUT/V de ∆VIN à une charge de 1 A (LM340A)
  • Régulation de charge de 0,3% de VOUT/A (LM340A)
  • Protection interne contre les surcharges thermiques
  • Limite de courant de court-circuit interne
  • Protection de la zone de sécurité du transistor de sortie
  • Amélioration du produit P+ testée

Application

  • Réglementation locale (sur carte)
