Circuit Registre a décalage 8 bits – 74HC595 16Pin

1,200 TND

EAN: 6190000119971
SKU:DCD-01-T137

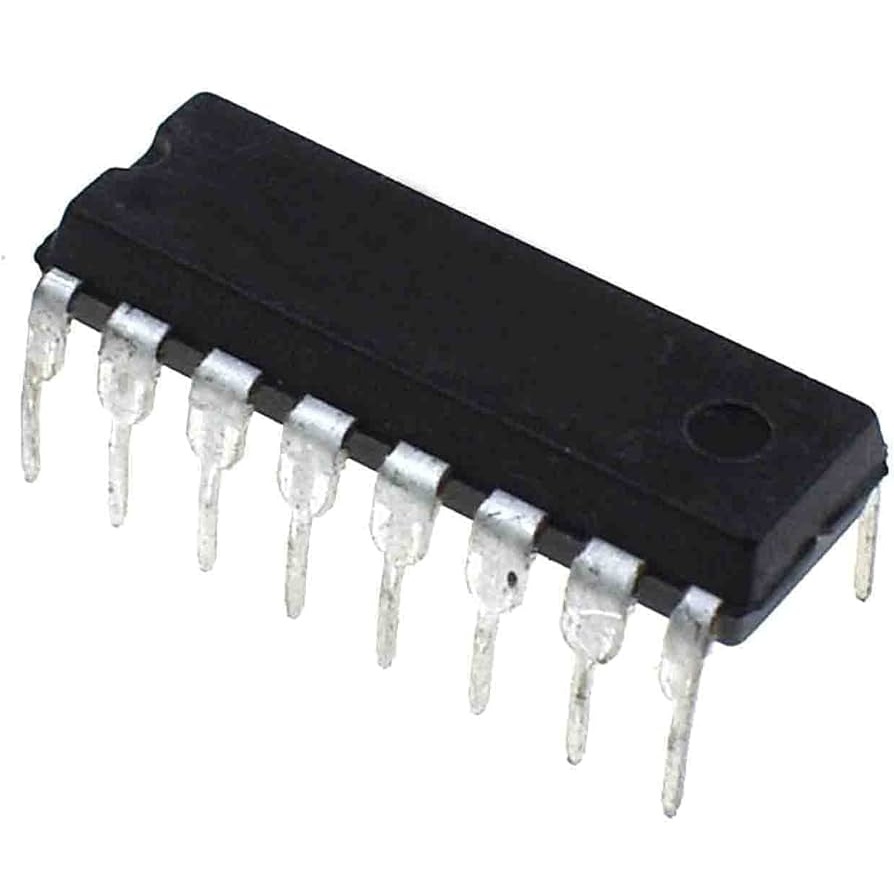

Circuit Registre a décalage 8 bits 74HC595 16Pin

Le circuit intégré 74HC595 ets un registre à décalage 8 bits, permettant de piloter facilement 8 sorties numériques à l’aide d’u liaison série composé de 3 points. Cela permet de multiplier les sortie d’une carte Arduino.

Les circuits sont également chainables, permettant de piloter autant de sortie que l’on souhaite avec seulement 3 fils.

Brochage

Lisons ensemble quelques pages. La première nous donne, de par le titre, la fonctionnalité du composant. Elle est importante, car l’on sait à ce moment à quel composant nous allons avoir affaire. La seconde apporte déjà quelques informations utiles outre la fonctionnalité. Au-delà du résumé qu’il est toujours bon de lire, les caractéristiques du composant sont détaillées. On apprend également que ce composant peut fonctionner jusqu’à une fréquence de 170MHz. C’est très très rapide par rapport à notre carte Arduino qui tourne à 16MHz, nous sommes tranquilles de ce côté-là. Continuons… C’est la page 4 qui nous intéresse vraiment ici. On y retrouve le tableau et la figure suivants :

Brochage du 74HC595
Brochage du 74HC595

Avec ce dernier, on va pouvoir faire le lien entre le nom de chaque broche et leur rôle. De plus, nous savons où elles sont placées sur le composant. Nous avons donc les sorties et la masse à gauche et les broches de commande à droite (plus la sortie Q0) et l’alimentation. Voyons maintenant comment faire fonctionner tout cela.

Fonctionnement

Comme tout composant électronique, il faut commencer par l’alimenter pour le faire fonctionner. Le tableau que nous avons vu juste au-dessus nous indique que les broches d’alimentation sont la broche 16 (VCC) et la broche 8 (masse). Quelques pages plus loin dans la datasheet, page 7 précisément, nous voyons la tension à appliquer pour l’alimenter : entre 2V et 5.5V (et idéalement 5.0V).

Une fois que ce dernier est alimenté, il faut se renseigner sur le rôle des broches pour savoir comment l’utiliser correctement. Pour cela il faut revenir sur le tableau précédent et la table de vérité qui le suit. On découvre donc que les sorties sont les broches de 1 à 7 et la broche 15 (Qn) ; l’entrée des données série, qui va commander les sorties du composant, se trouve sur la broche 14 (serial data input) ; une sortie particulière est disponible sur la broche 9 (serial data output, nous y reviendrons à la fin de ce chapitre). Sur la broche 10 on trouve le Master Reset, pour mettre à zéro toutes les sorties. Elle est active à l’état BAS. Vous ferez alors attention, dans le cas où vous utiliseriez cette sortie, de la forcer à un état logique HAUT, en la reliant par exemple au +5V ou bien à une broche de l’Arduino que vous ne mettrez à l’état BAS que lorsque vous voudrez mettre toutes les sorties du 74HC595 à l’état bas. Nous, nous mettrons cette sortie sur le +5V.

La broche 13, output enable input, est un broche de sélection qui permet d’inhiber les sorties. En clair, cela signifie que lorsque cette broche n’a pas l’état logique requis, les sorties du 74HC595 ne seront pas utilisables. Soit vous choisissez de l’utiliser en la connectant à une sortie de l’Arduino, soit on la force à l’état logique BAS pour utiliser pleinement chaque sortie. Nous, nous la relierons à la masse. Deux dernières broches sont importantes.

La n°11 et la n°12. Ce sont des “horloges”. Nous allons expliquer quelles fonctions elles remplissent. Lorsque nous envoyons un ordre au 74HC595, nous envoyons cet ordre sous forme d’états logiques qui se suivent. Par exemple l’ordre 01100011. Cet ordre est composé de 8 états logiques, ou bits, et forme un octet (une suite de 8 bits). Cet ordre va précisément définir l’état de sortie de chacune des sorties du 74HC595. Le problème c’est que ce composant ne peut pas dissocier chaque bit qui arrive…

Prenons le cas des trois zéros qui se suivent dans l’octet que nous envoyons. On envoie le premier 0, la tension sur la ligne est alors de 0V. Le second 0 est envoyé, la tension est toujours de 0V. Enfin le dernier zéro est envoyé, avec la même tension de 0V puis vient un changement de tension à 5V avec l’envoi du 1 qui suit les trois 0. Au final, le composant n’aura vu en entrée qu’un seul 0 puisqu’il n’y a eu aucun changement d’état. De plus, il ne peut pas savoir quelle est la durée des états logiques qu’on lui envoie. S’il le connaissait, ce temps de “vie” des états logiques qu’on lui envoie, il pourrait aisément décoder l’ordre transmis. En effet, il pourrait se dire: “tiens ce bit (état logique) dépasse 10ms, donc un deuxième bit l’accompagne et est aussi au niveau logique 0”. Encore 10ms d’écoulées et toujours pas de changement, eh bien c’est un troisième bit au niveau 0 qui vient d’arriver. C’est dans ce cas de figure que l’ordre reçu sera compris dans sa totalité par le composant.

Bon, eh bien c’est là qu’intervient le signal d’horloge. Ce signal est en fait là dans l’unique but de dire si c’est un nouveau bit qui arrive, puisque le 74HC595 n’est pas capable de le voir tout seul. En fait, c’est très simple, l’horloge est un signal carré fixé à une certaine fréquence. À chaque front montant (quand le signal d’horloge passe du niveau 0 au niveau 1), le 74HC595 saura que sur son entrée, c’est un nouveau bit qui arrive. Il pourra alors facilement voir s’il y a trois 0 qui se suivent. Ce chronogramme vous aidera à mettre du concret dans vos idées :

Signaux
Signaux

Source : Wikipédia – SDA est le signal de données, l’ordre que l’on envoie ; SCL est le signal d’horloge

Pour câbler cette horloge, il faudra connecter une broche de l’Arduino à la broche numéro 11 du 74HC595. Ce signal travaillera donc en corrélation avec le signal de données relié sur la broche 14 du composant. La seconde horloge pourrait aussi s’appeler “verrou”. Elle sert à déterminer si le composant doit mettre à jour les états de ses sorties ou non, en fonction de l’ordre qui est transmis. Lorsque ce signal passe de l’état BAS à l’état HAUT, le composant change les niveaux logiques de ses sorties en fonction des bits de données reçues. En clair, il copie les huit derniers bits transmis sur ses sorties. Ce verrou se présente sur la broche 12.

Montage

Voici un petit montage à titre d’illustration que nous utiliserons par la suite. Je vous laisse faire le câblage sur votre breadboard comme bon vous semble, pendant ce temps je vais aller me siroter un bon petit café. 🙄

Utilisation du 74HC595 - schéma
