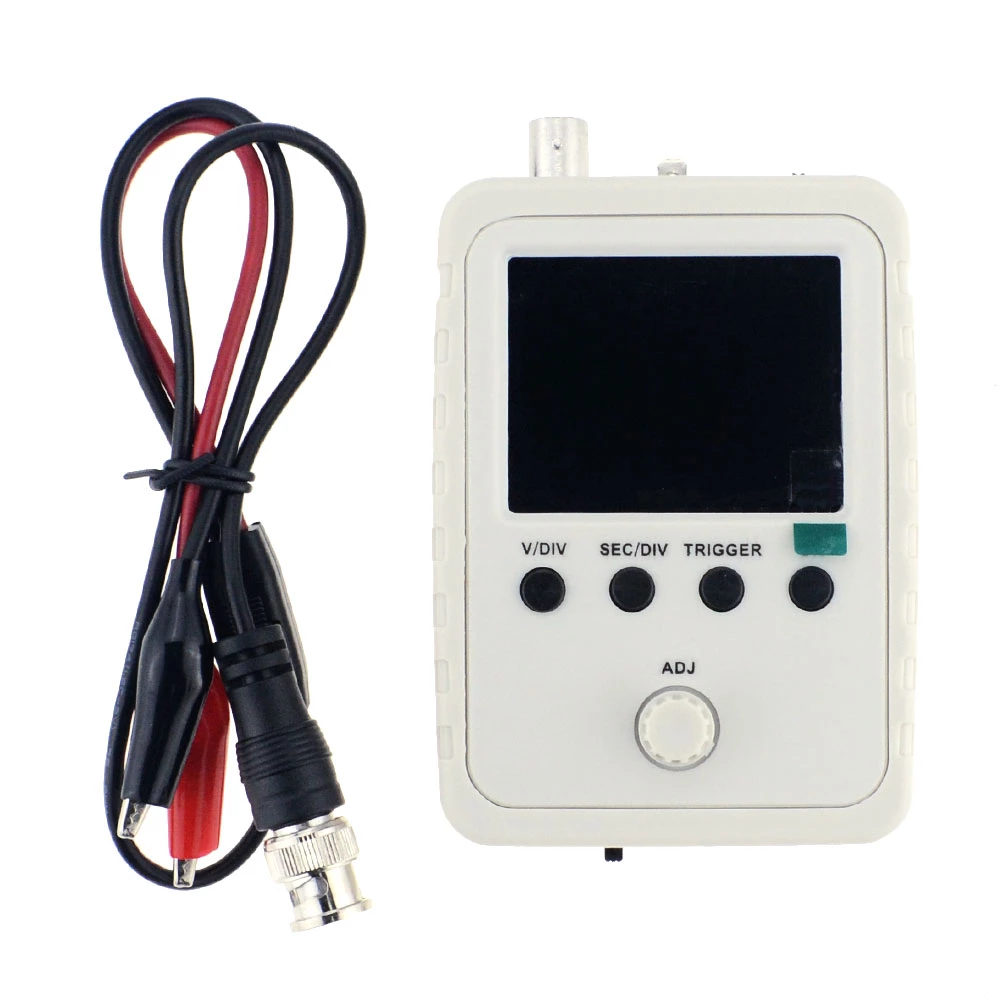

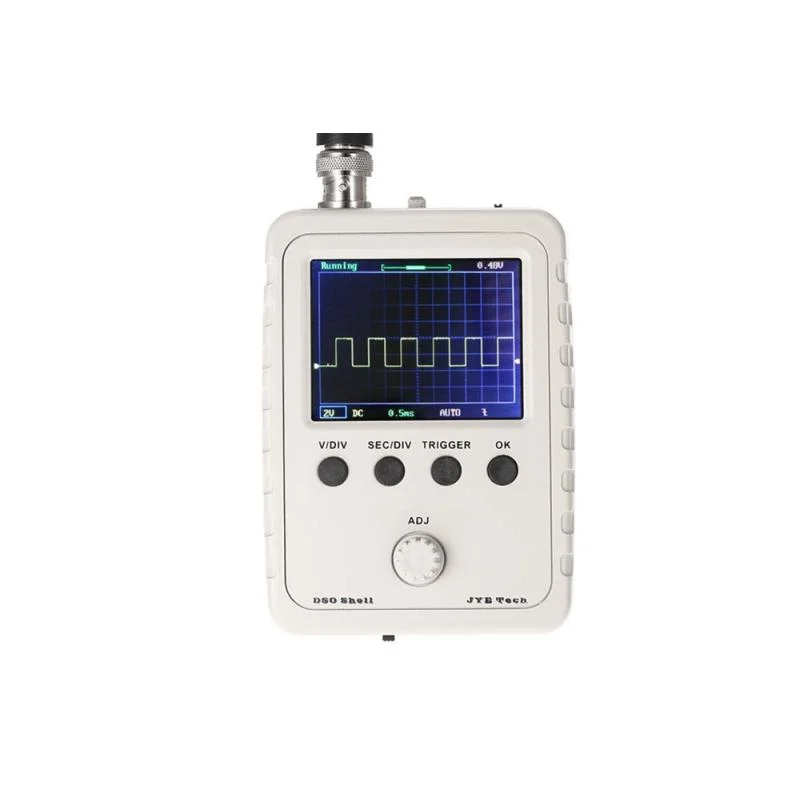

Oscilloscope numérique portable DSO150

219,000 TND

EAN: 6190000200136
SKU:ST-02-A01

Oscilloscope numérique portable DSO150

Veuillez permettre des différences de 1 à 3mm en raison de la mesure manuelle.

En raison de l’affichage différent et de la lumière différente, l’image peut ne pas refléter la couleur réelle de l’article. Merci de votre compréhension.

Spécifications:

  • Taux d’échantillonnage Maximum en temps réel: 1 MSa/s
  • Bande passante analogique: 0 – 200 KHz
  • Plage de sensibilité: 5 – 20 mV/div
  • Tension d’entrée maximale: 50 Vpk (1X sonde)
  • Impédance d’entrée: 1M ohms/20pF
  • Précision: 12 bits
  • Longueur d’enregistrement: 1024 points
  • Modes de couplage: cc/ca/GND
  • Plage de Base de temps: 500s/Div – 10us / Div
  • Modes de déclenchement: automatique, normal et simple
  • Position de déclenchement: Center du tampon
  • Tension d’alimentation: cc 9 V (8 – 10 V)
  • Consommation de courant: ~ 120 mA @ 9 V
  • Taille de la carte principale: 94x65mm (3.7×2.56 pouces)
  • Taille de la carte analogique: 65x47mm (2.56×1.85 pouces)
  • Taille de l’écran: 52x40mm (2×1.57 pouces)



Principales caractéristiques:

Adopte BRAS Cortex-M3 processeur (STM32F103C8), et comprend un 2.4 pouces TFT couleur écran d’affichage

Utilisé pour le développement secondaire sur la base de ce kit, par exemple, il peut être changé en millivoltmètre, enregistreurs de données

Livré avec des instructions, facile à installer et à utiliser

Modes de déclenchement automatique/normal/simple, facile à capturer la forme d’onde du moment

Déclencheur de bord montant ou descendant disponible

Forme d’onde précédente notable avant le déclenchement (retard négatif)

Peut figer l’affichage de la forme d’onde à tout moment (fonction de maintien)

Affichage numérique des paramètres de forme d’onde, y compris la fréquence, la période, la largeur d’impulsion, le rapport cyclique, MAX./MIN./AVG./Peak-Peak/valeurs virtuelles

Fonction de stockage de forme d’onde: ne perdra pas la forme d’onde après la mise hors tension

Détection de court-circuit et de circuit ouvert: peut aider l’utilisateur à trouver l’erreur de soudage

Contrôleur TFT reconnaissance fonction

Le SMD a été soudé, plus adapté aux débutants en électronique
