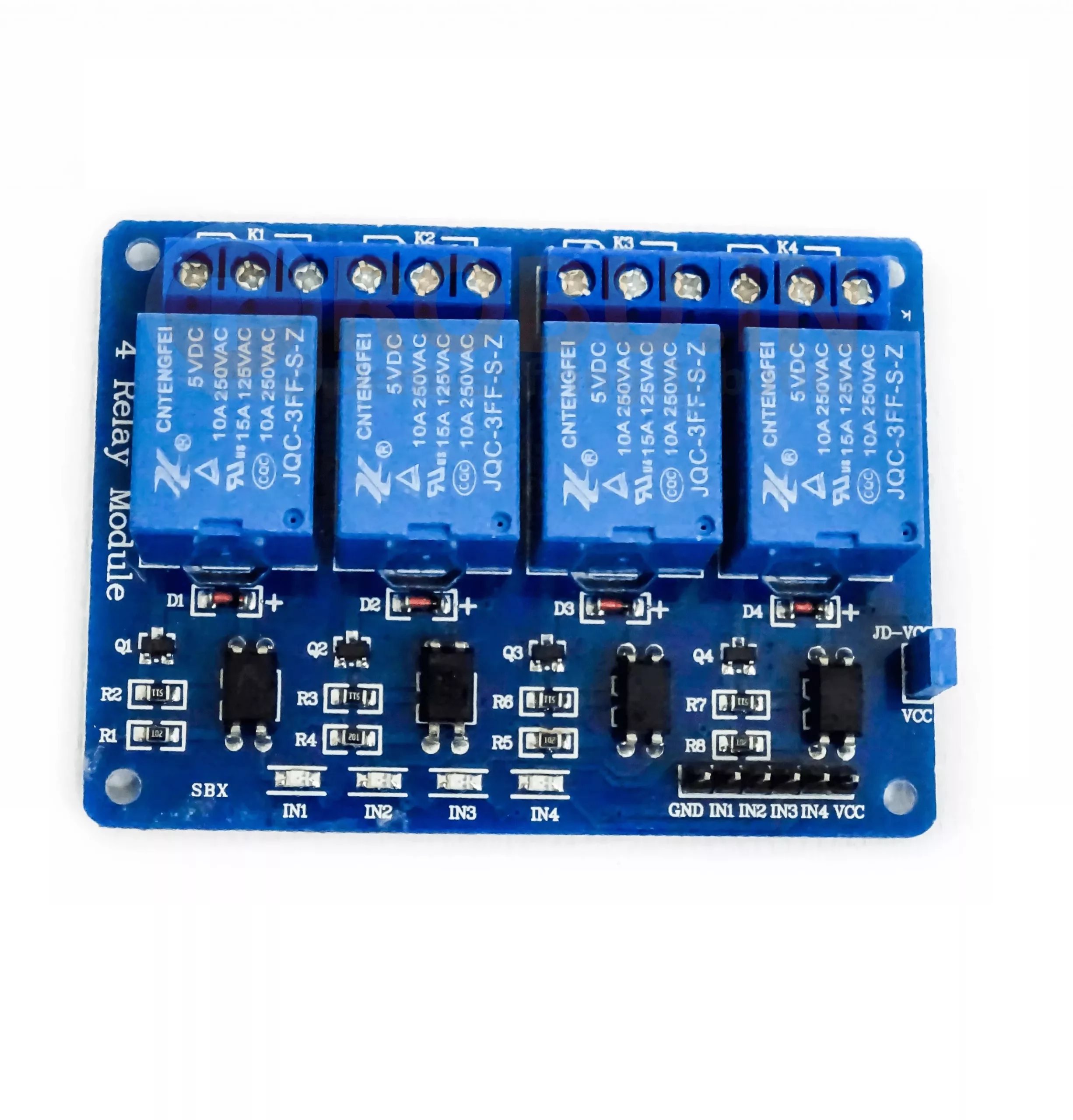

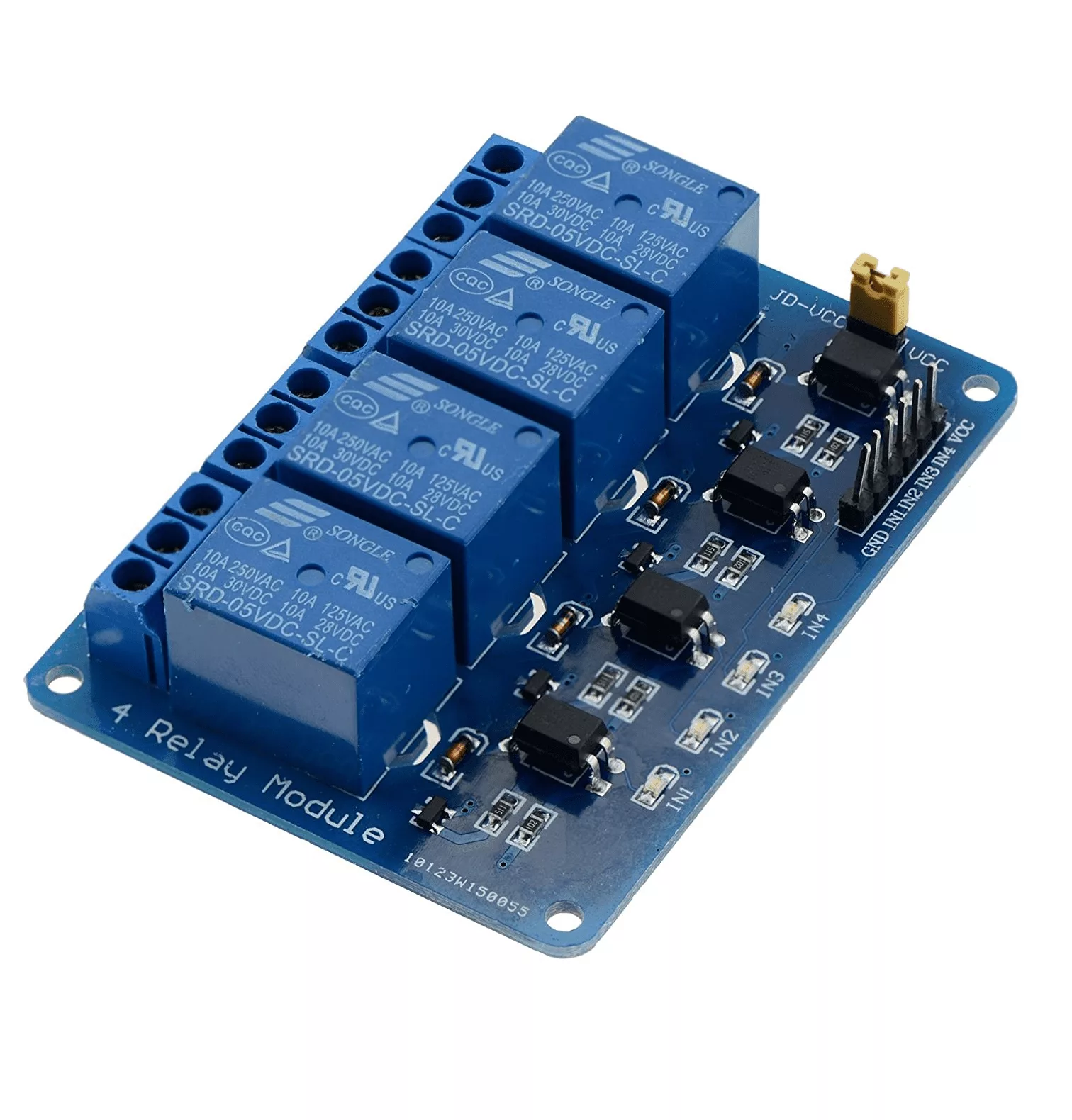

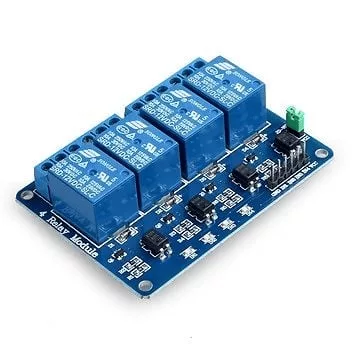

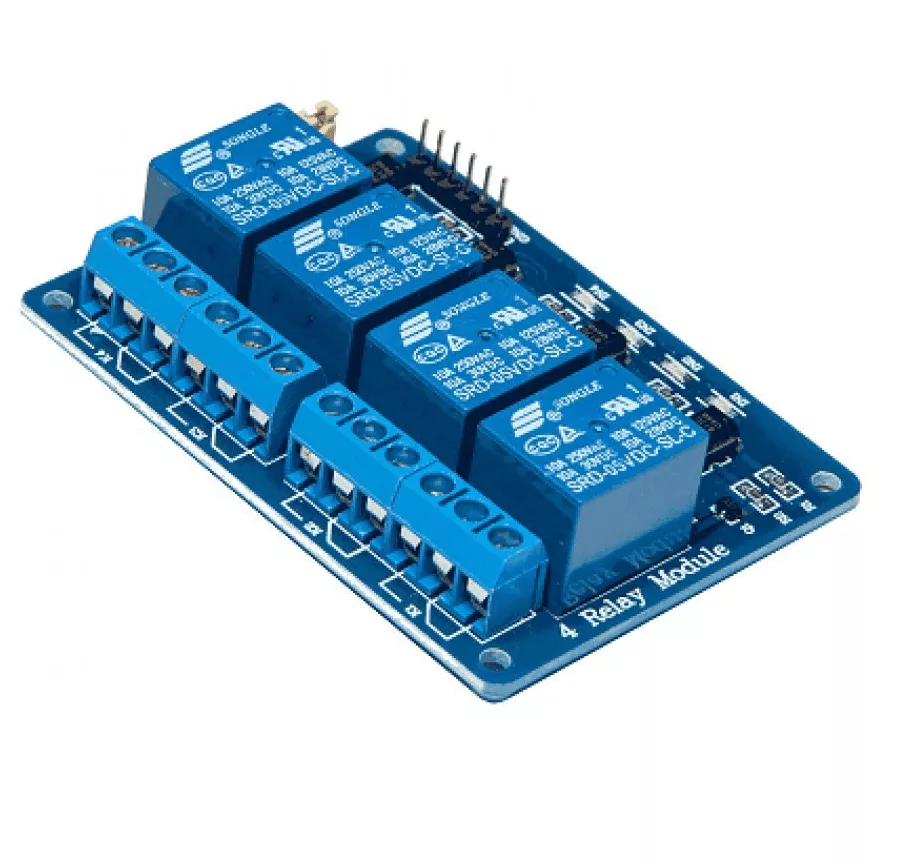

Module relais 4CH 5V 10A

14,800 TND

EAN: 6190000072269
SKU:DAR-02-R04

Le contact maximum de sortie de relais est AC250V 10A et DC30V 10A. On peut y connecter directement un microcontrôleur avec une interface standard. Les voyants d’état de fonctionnement rouges sont propices à une utilisation en toute sécurité. Il a une large gamme d’applications telles que tous les contrôles MCU, le secteur industriel, le contrôle PLC, le contrôle de la maison intelligente.

Prêt à allumer votre Raspberry Pi ?! Ce module de relais soigné comprend 4 relais 5 V évalués à 10 A/250 V chacun. Il est conçu pour commuter jusqu’à 4 charges à courant élevé (10A) ou à haute tension (250V) à l’aide d’un microcontrôleur !

Chaque relais peut s’allumer/éteindre individuellement par une entrée numérique opto-isolée, qui peut se connecter directement à une broche de sortie du microcontrôleur. Il ne nécessite qu’une tension d’environ 1,0 V pour activer les entrées, mais peut gérer des tensions d’entrée jusqu’à 5 V. Cela le rend idéal pour les appareils de 1,0 V à 5 V.

Remarque : le modèle de type relais disponible pour ce produit est JQC3F-5VDC-C, SRD-05VDC-SL-C et FL-3FF-SZ. Vous pouvez obtenir n’importe lequel d’entre eux au hasard.
Sur le mode déclenché de haut niveau et de bas niveau, les amis qui ne comprennent pas, jetez un œil :
  • Le déclencheur de haut niveau fait référence à la tension du signal entre l’entrée et le déclencheur, peut être compris comme une entrée de signal avec un court-circuit de cathode VCC déclenché d’une manière ;
  • Le déclencheur de bas niveau fait référence à la tension du signal entre la borne d’entrée et le déclencheur Earth OV, peut être compris comme la borne d’entrée du signal et le court-circuit de l’électrode négative GND déclenché par la connexion du module de relais à 1 canal

Caractéristiques :

  1. Un contact normalement fermé et un contact normalement ouvert
  2. Entraînement triode, bobine de relais croissante
  3. Broche du contrôleur haute impédance
  4. Circuit de rappel pour éviter les dysfonctionnements
  5. Voyant d’alimentation et voyant de contrôle
  6. Instructions d’alimentation et de relais, allumées, le sectionneur est éteint;
  7. Le signal d’entrée, le signal, la borne commune et commencent à conduire ;
  8. Utile pour le contrôle de l’appareil ;
  9. Signal CC ou CA, contrôle, vous pouvez contrôler la charge CA 220V;
  10. Il y a un contact normalement ouvert et un contact normalement fermé ;
  11. Le module est conforme aux normes internationales de sécurité, de contrôle et de tranchées d’isolement des zones de chargement.
