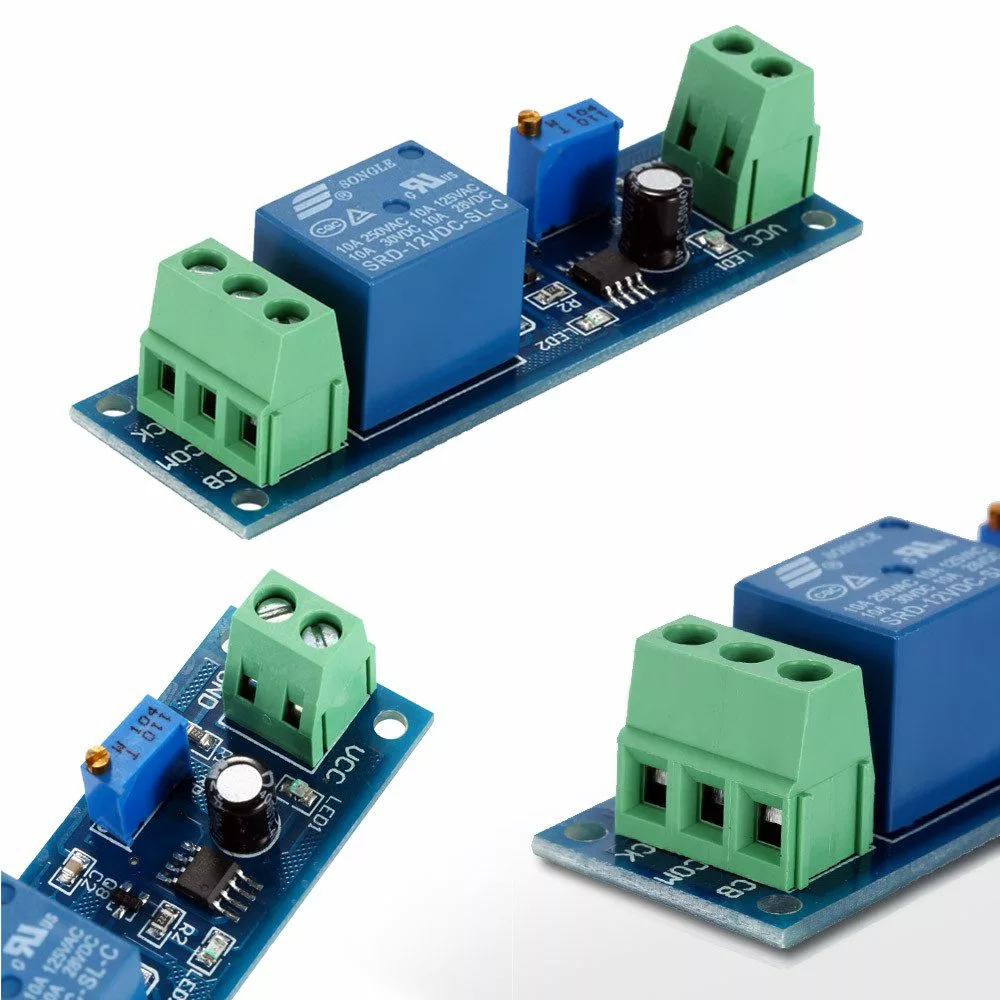

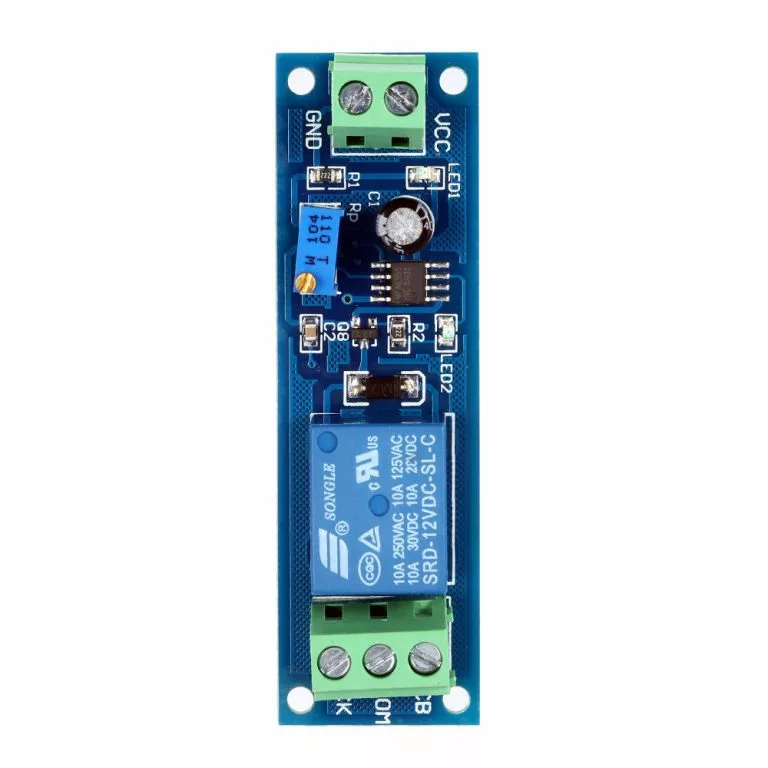

Module commutateur monostable temporisé NE555 avec relais 12V

Module commutateur monostable temporisé NE555 avec relais 12V

Ce commutateur de temporisation de module de commutateur monostable à retard NE555 est un module de commutateur de minuterie, basé sur la puce NE555 avec une conception de processeur de synchronisation haute performance. Le voyant d’alimentation et les voyants d’indication du temps de déclenchement du commutateur. Chronométrage de la microseconde à de longues heures.

Applicable à l’équipement du véhicule – retard pour empêcher l’allumage de la voiture, prévention du courant soudain élevé pour brûler les composants et les appareils.

Il s’agit d’un générateur monostable basé sur le circuit intégré NE555 . Il a un temps de retard réglable de 0 à 10 secondes à l’aide du potentiomètre ou en changeant la capacité. Il est également capable de contrôler un appareil en dessous de 220V/10A. Le NE555 est un appareil très stable pour générer des retards ou des oscillations précis. Des bornes supplémentaires sont fournies pour le déclenchement ou la réinitialisation si vous le souhaitez.

Dans le mode de fonctionnement à retardement, le temps est contrôlé avec précision par une résistance et un condensateur externes. Pour un fonctionnement astable en tant qu’oscillateur, la fréquence de fonctionnement libre et le cycle de service sont contrôlés avec précision avec deux résistances externes et un condensateur. Le circuit peut être déclenché et réinitialisé sur des formes d’onde descendantes, et le circuit de sortie peut générer ou absorber jusqu’à 200 mA ou piloter des circuits TTL.

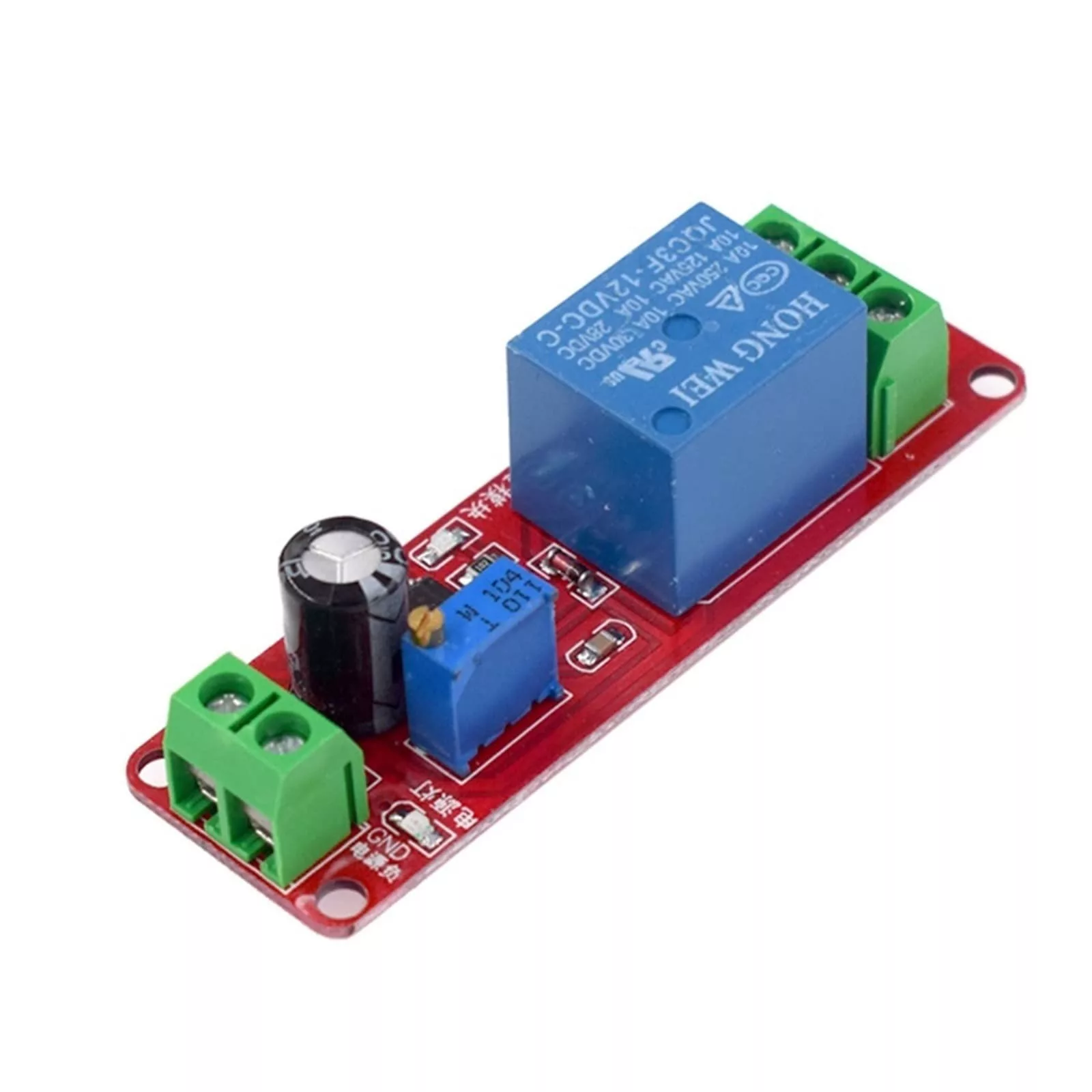

Remarque : Le module relais peut varier entre le type SRD-12VDC-SL-C et JQC3F-12VDC-C.

Applications

1. peut être utilisé pour les robots
2. feux automobiles
3. Développement de produits intelligents
4. Équipement d’automatisation
5. Développement automate
6. Maison intelligente
7. Alarme antivol
8. Développement électronique et ainsi de suite.

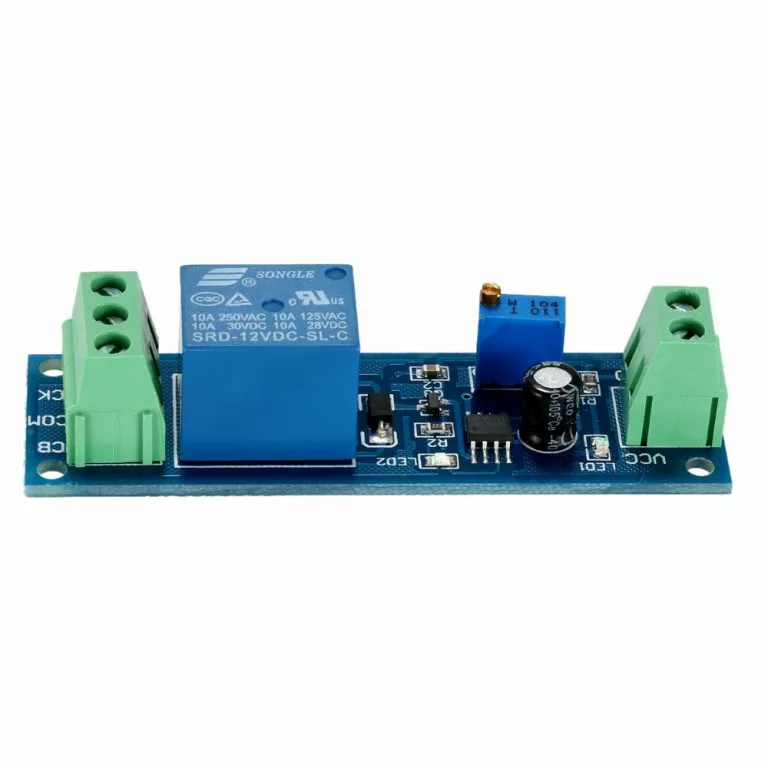

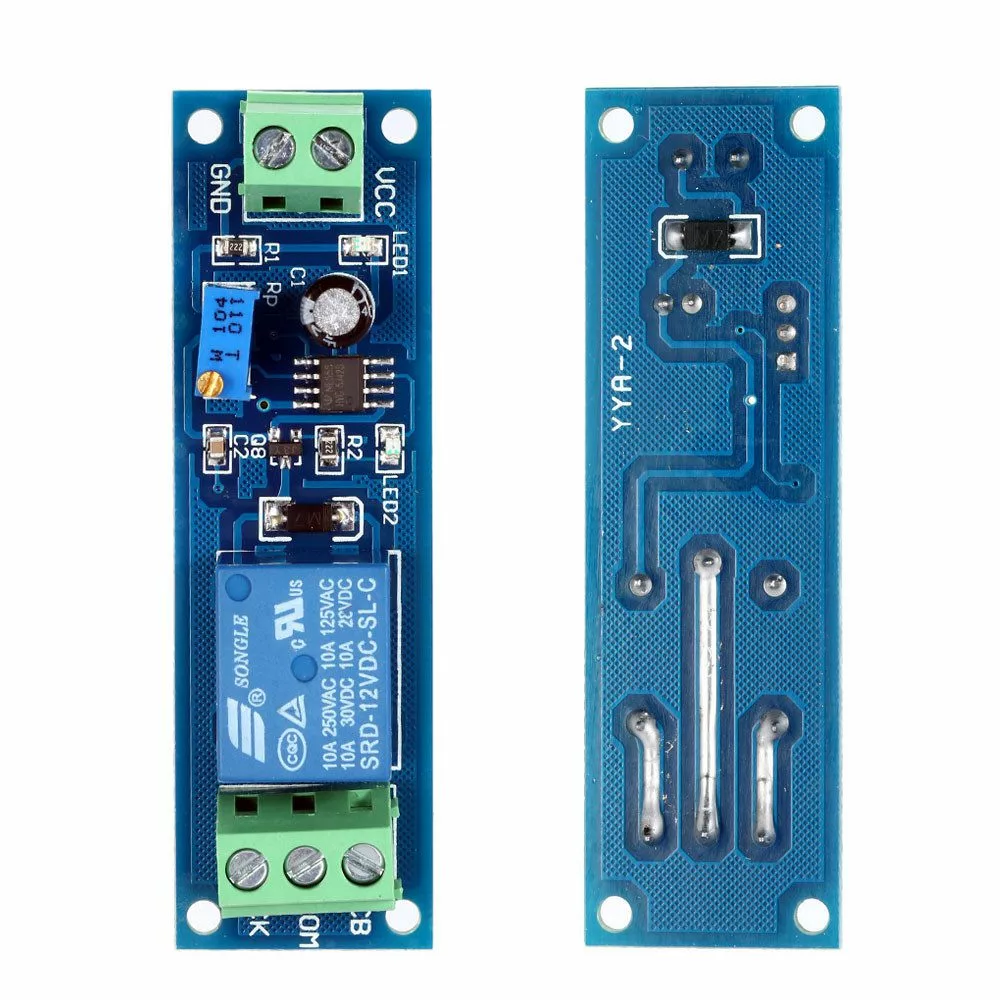

Module commutateur monostable temporisé NE555 avec relais 12V

Module commutateur monostable temporisé NE555 avec relais 12V

Caractéristiques :

1. Chronométrage de la microseconde à de longues heures.
2. Conception de circuits simples.
3. Génération/synchronisation d’impulsions de précision.
4. Utilisez une seule alimentation 4V à 16V DC.
5. Excellente stabilité de température 0,005% /  ^o C.
6. Cycle de service réglable.
7. Fonctionnement monostable.
8. D’innombrables sources d’applications et d’informations.
9. Pour les applications de retard d’équipement de véhicule pour empêcher l’allumage de la voiture, prévention du courant soudain élevé pour brûler les composants et les appareils.
