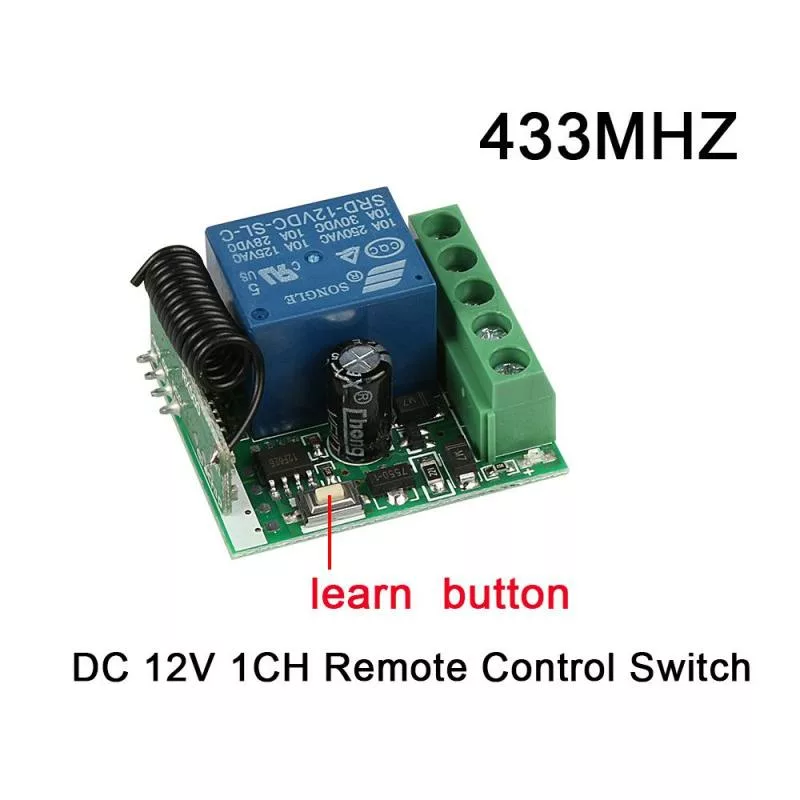

Module de relais 433MHz 12V + télécommande sans fils
Il s’agit d’un interrupteur de commande de moteur sans fil 12 V CC avec télécommande porte-clés 433 MHz avec bouton avant et arrière. Le contrôleur convertit les directions positive et négative du port de sortie en fonction de la commande à distance. Réaliser la direction et la commutation du moteur.
Mode de fonctionnement:
Momentané: appuyez sur le bouton de la télécommande, le relais se connecte, relâchez le bouton de la télécommande, le relais se déconnecte.
Bascule: appuyez une fois sur le bouton de la télécommande, le relais se connecte, appuyez deux fois sur le bouton de la télécommande, le relais se déconnecte.
Verrouillage: appuyez sur le bouton de la télécommande A, le relais se connecte, appuyez sur le bouton de la télécommande B, le relais se déconnecte.
Mode de retard Tiem: appuyez sur le bouton de la télécommande, le relais se connecte, à partir du moment où vous relâchez le bouton de la télécommande, après 5s ou 10s ou 15s, le relais se déconnecte automatiquement.

Module de relais 433MHz 12V + télécommande sans fils

Module de relais 433MHz 12V + télécommande sans fils

Module de relais 433MHz 12V + télécommande sans fils
Données techniques du récepteur:
- Puissance d’entrée: DC10V-14V
- Courant de veille:<5MA
- Fréquence RF: 315M ou 433M
- Mode de fonctionnement RF: superheterodyne
- Sensibilité de réception: >97dbm
- Distance de transmission:>100m (espace ouvert)
- Mode de décodage: décodage logiciel MCU
- Stockage à distance: 25 pièces
- Supporter le type de télécommande: code d’apprentissage, code fixe (code roulant peut être conçu)
- Mode de fonctionnement: momentané, bascule, délai de verrouillage (5s ,10s ,15s)
- Type de câblage: terminal fixe
- Terminal de sortie: NO , NC , COM
- Dimension du PCB:35*30*18mm (L, L, H)

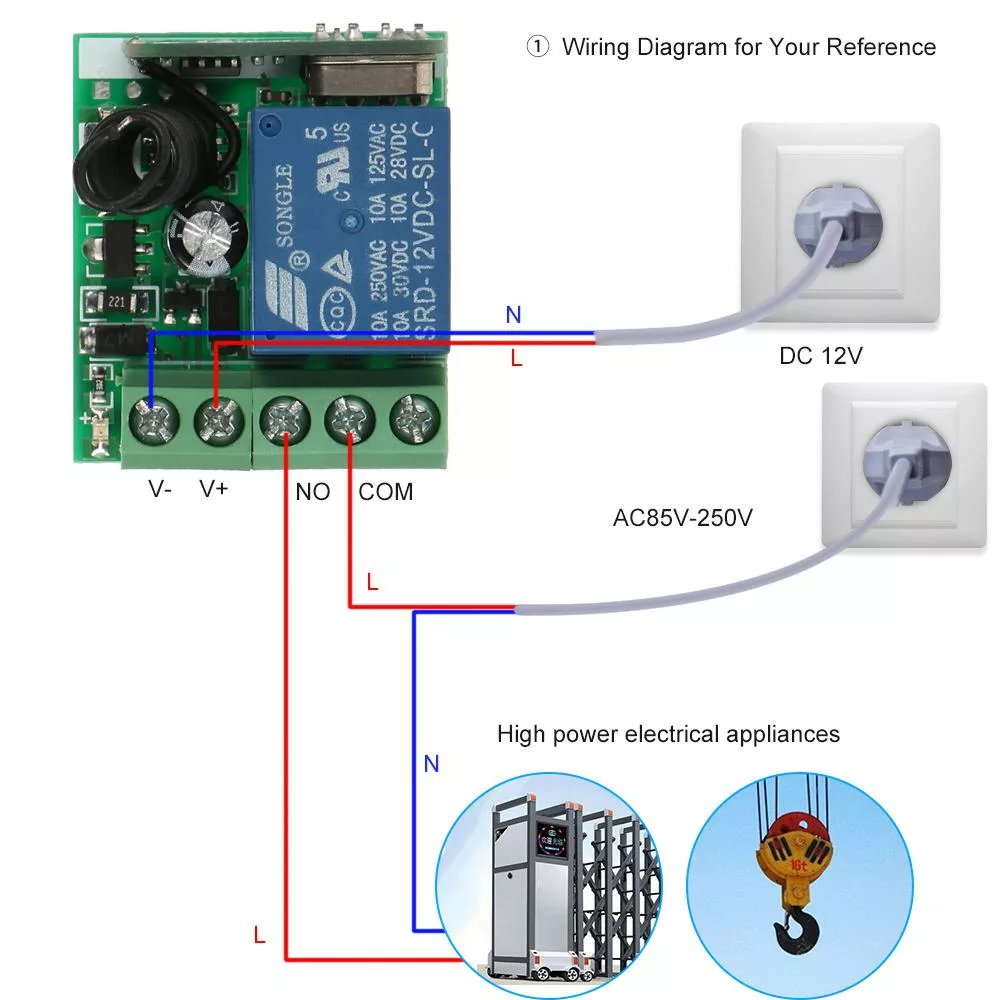

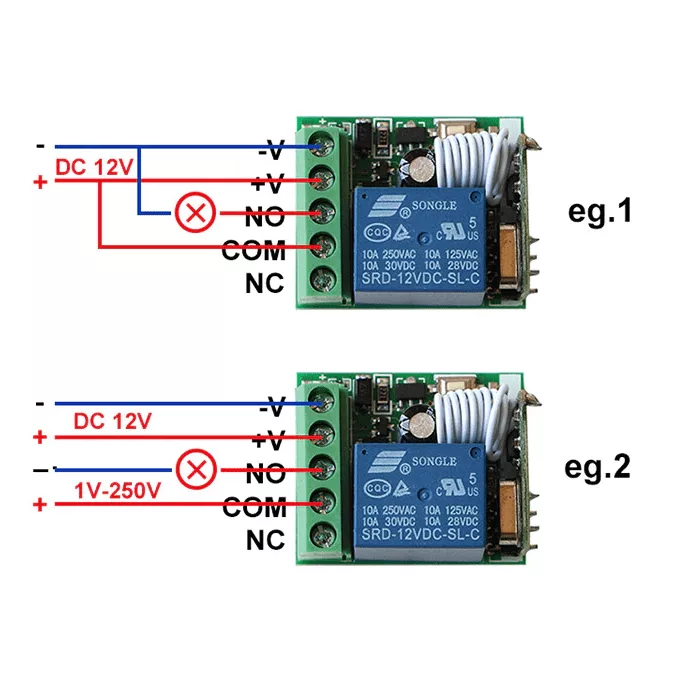

Schéma de câblage 1:
- + V : 12V + entrée;
- -V: entrée 12V;
- Non: sortie, normalement ouvert;
- COM: sortie, commun;
- NC: sortie, fermeture normale.
- Fréquence de fonctionnement: 433.92MHz
- Alimenté par une batterie de 27a 12V (Batterie incluse),
- Matériau: PVC.
- Bouton: 2 boutons;
- Taille: 63mm x 33mm x 13mm;
- Tension de fonctionnement: cc 12V;
- Courant de fonctionnement: 12ma;
- Puissance d’émission: 10mw;
- Mode de Modulation: ASK (AM).
- Type d’encodage: apprentissage.
- Distance de transfert: 80m
