Module d’alimentation abaisseur XL7015 DC-DC Vin=5V-80V

11,700 TND

EAN: 6190000102294
SKU:DAR-01-F28

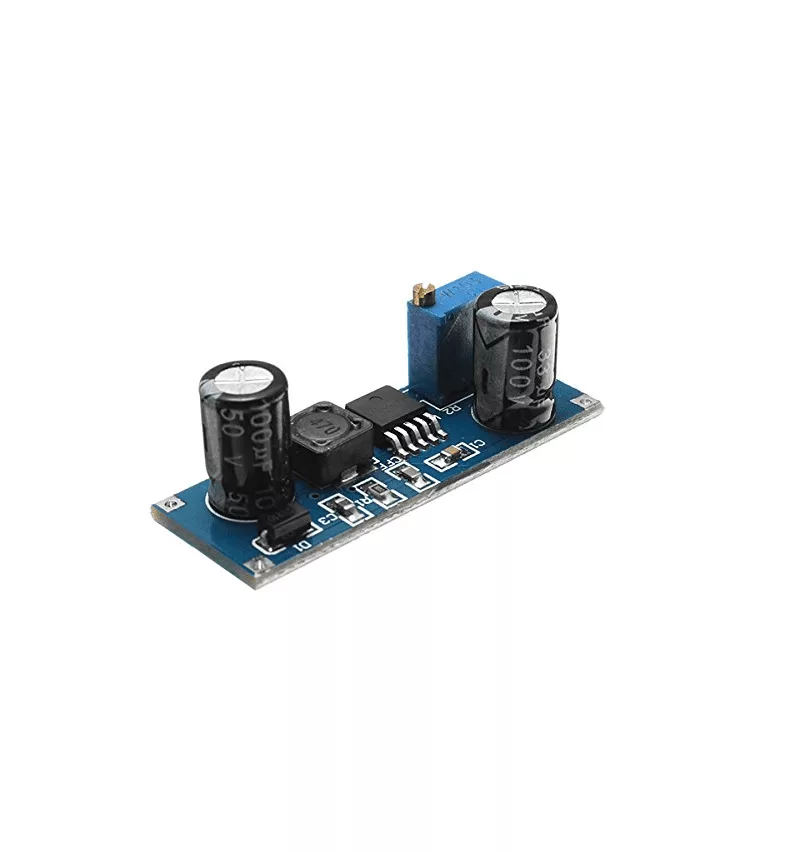

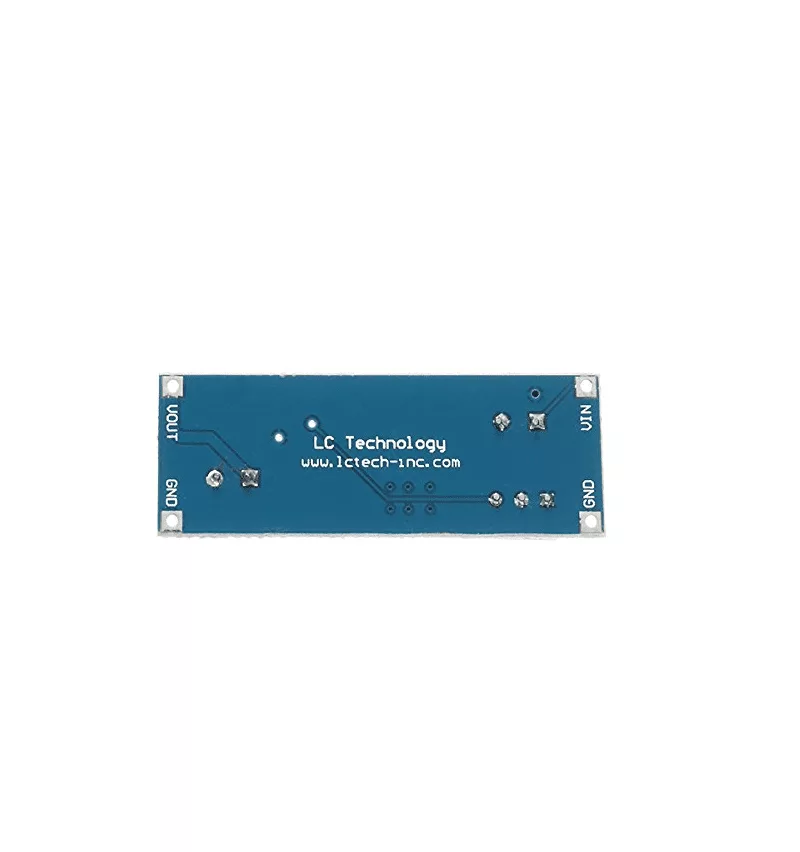

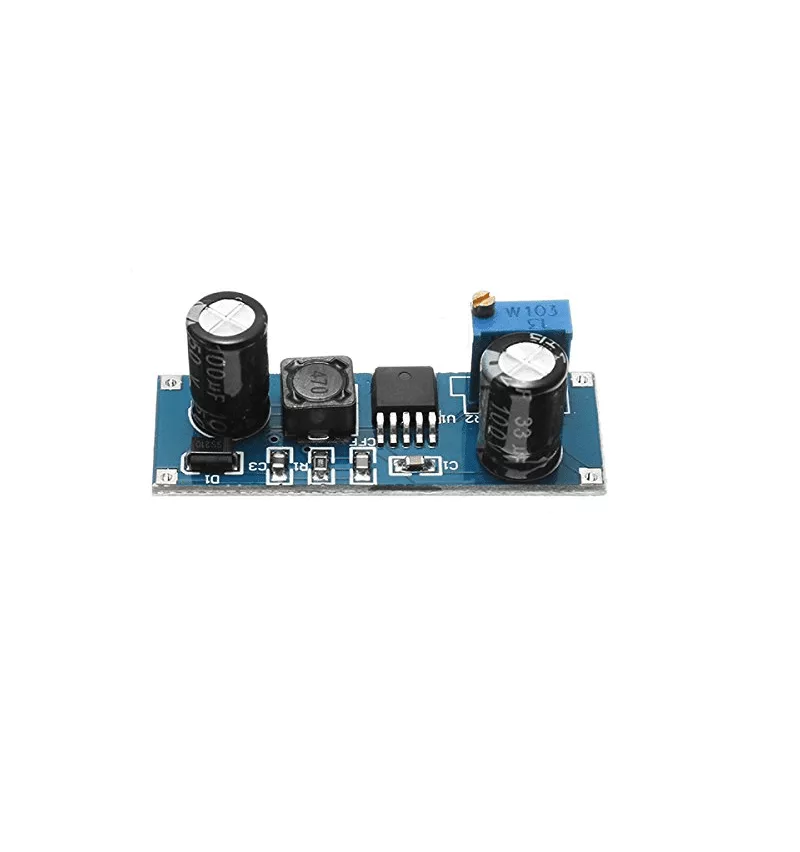

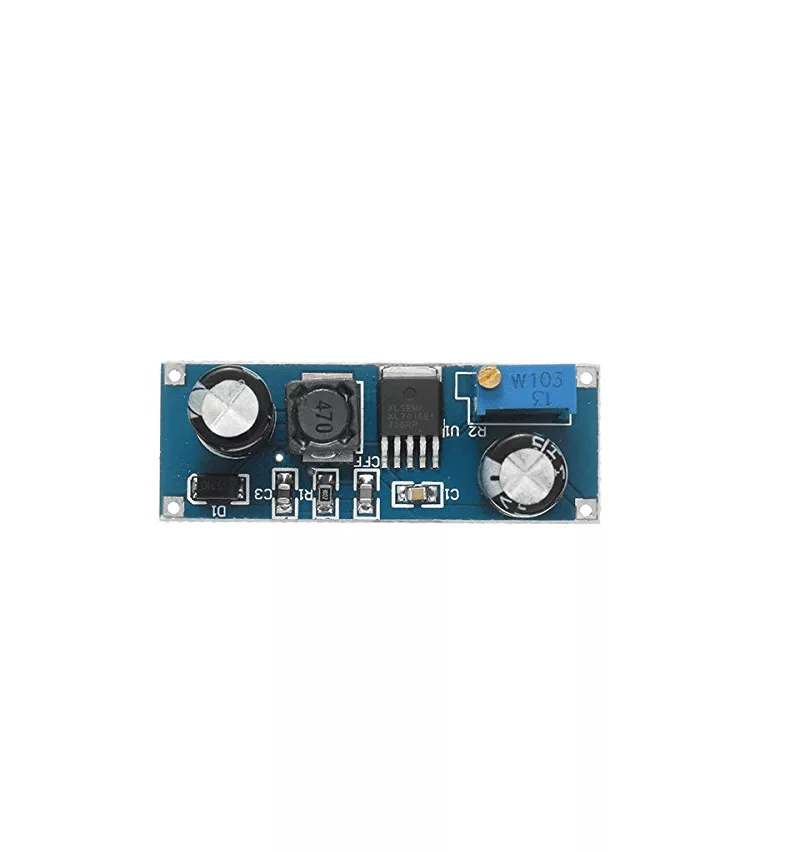

Module d’alimentation abaisseur XL7015 DC-DC Vin=5V-80V

Le module abaisseur d’alimentation réglable DC-DC XL7015 est un module DC/DC abaisseur PWM à fréquence fixe de 150 kHz, capable de piloter une charge de 0,8 A avec un rendement élevé, une faible ondulation et une excellente régulation de ligne et de charge .

Ce produit est un module DC/DC abaisseur PWM à fréquence fixe de 150 kHz , capable de piloter une charge de 0,8 A avec un rendement élevé, une faible ondulation et une excellente régulation de ligne et de charge.

Le module abaisseur DC/DC a des applications où la tension d’entrée est supérieure à la tension de sortie, telles que la  batterie , le transformateur de puissance, l’alimentation régulée réglable DIY, le moniteur LCD et l’alimentation d’instrument portable pour téléviseur LCD, l’équipement de télécommunication/réseau, l’alimentation pour ordinateur portable de véhicule 24 V approvisionnement, équipement industriel buck.

Ce module a  une tension de sortie réglable . Ex. 12V mâle à 3,3V, 12V mâle à 5V, 24V mâle à 5V, 24V mâle à 12V, etc.

Module d'alimentation abaisseur XL7015 DC-DC Vin=5V-80V

Module d’alimentation abaisseur XL7015 DC-DC Vin=5V-80V


Module d'alimentation abaisseur XL7015 DC-DC Vin=5V-80V

Module d’alimentation abaisseur XL7015 DC-DC Vin=5V-80V


Module d'alimentation abaisseur XL7015 DC-DC Vin=5V-80V

Module d’alimentation abaisseur XL7015 DC-DC Vin=5V-80V


Applications :

1. Utiliser comme module abaisseur.

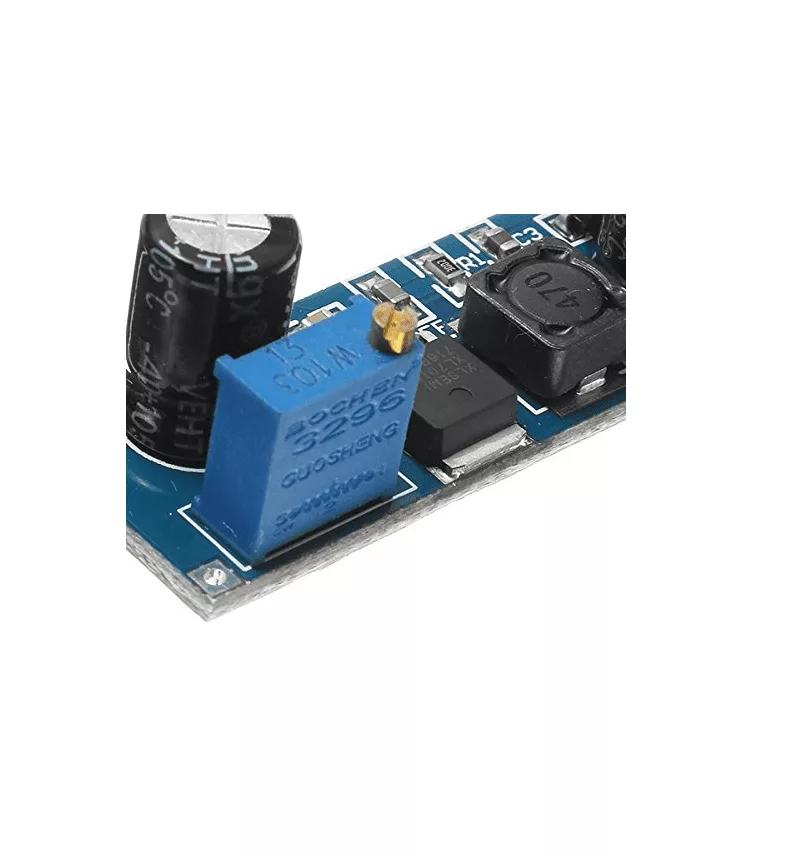

  1. Ajustez le « potentiomètre de tension » pour que la tension de sortie atteigne la valeur souhaitée.

2. Utiliser comme module de pilote à courant constant LED

  1. Ajustez le « potentiomètre de tension » pour que la tension de sortie atteigne la valeur souhaitée.
  2. Utilisez un multimètre pour mesurer le courant de court-circuit de sortie, tout en régulant le « potentiomètre de courant » afin que le courant de sortie atteigne un courant de fonctionnement de LED prédéterminé.
  3. Connectez la LED, travaillez.

(1,2 étapes lorsque la sortie est déchargée, ne connectez pas la LED)


Caractéristiques :

  1. Haute efficacité jusqu’à 85%
  2. La fonction d’arrêt thermique intégrée
  3. Fonction de limite de courant intégrée
  4. Fonction de protection contre les courts-circuits de sortie intégrée
  5. Excellente régulation de ligne et de charge
