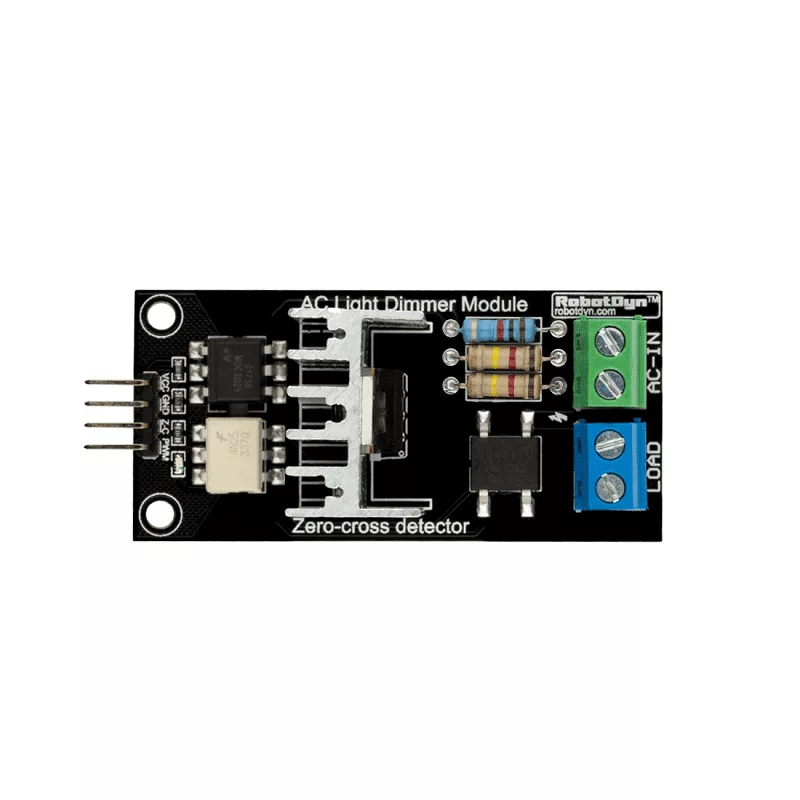

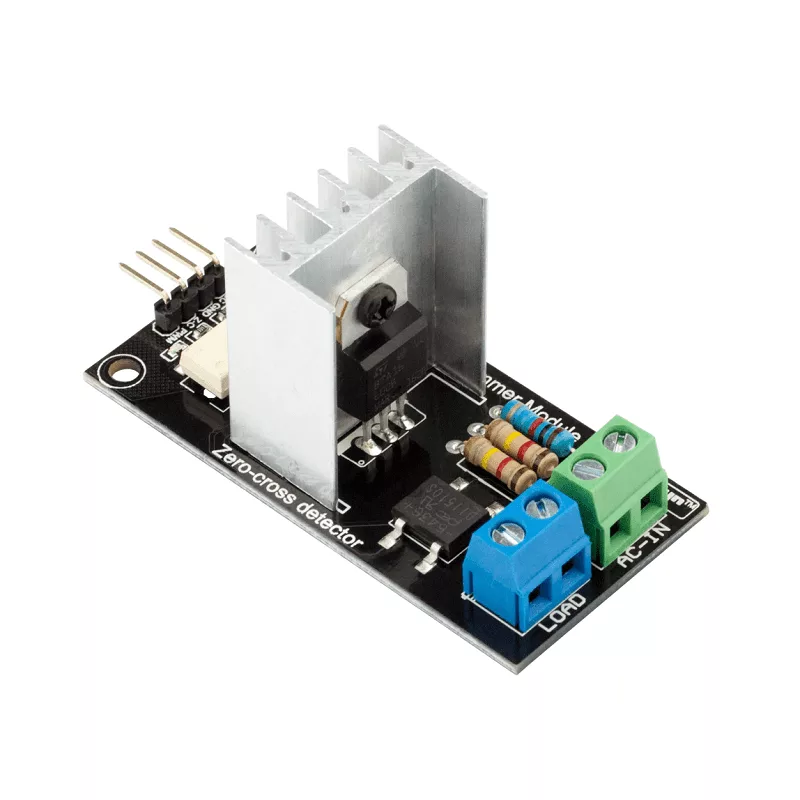

Module de gradateur de lumière AC pour contrôle PWM

Module de gradateur de lumière AC pour contrôle PWM 1 CH – 3.3v/5v AC , 220v/110v

Le variateur AC est conçu pour contrôler la tension du courant alternatif, qui peut transférer du courant jusqu’à 600V/5А. Dans la plupart des cas, le gradateur est utilisé pour allumer/éteindre les lampes ou les éléments chauffants, il peut également être utilisé dans les ventilateurs, les pompes, les purificateurs d’air, etc.

Dernièrement, le gradateur est devenu une décision souvent utilisée pour les systèmes de maison intelligente. Par exemple, lorsque vous devez modifier en douceur la luminosité de la lumière. La lampe s’allume ou s’éteint lentement, créant une atmosphère confortable. Le gradateur fonctionne le plus efficacement avec les lampes à incandescence. Il est moins stable avec des lampes LED à faible luminosité, mais avec une luminosité modérée et élevée, il fera un travail solide. Notez que les lampes luminescentes (lampes à décharge) ne prennent pas en charge la gradation.

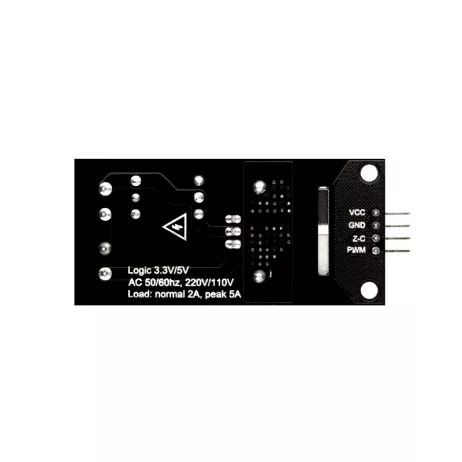

La partie puissance du gradateur est isolée de la partie commande, afin d’exclure la possibilité d’une interruption de courant élevée vers un microcontrôleur. Le niveau logique est tolérant à 5V et 3,3V, il peut donc être connecté au microcontrôleur avec une logique de niveau 5V et 3,3V.

Dans Arduino, le gradateur est contrôlé avec la bibliothèque RBDdimmer.h, qui utilise des interruptions externes et des interruptions de temps de traitement. Cela simplifie l’écriture du code et donne plus de temps de traitement pour le code principal. C’est pourquoi vous pouvez contrôler plusieurs gradateurs à partir d’un seul microcontrôleur.

Diagramme de connexion:

Module de gradateur de lumière AC pour contrôle PWM 1 CH – 3.3v/5v AC , 220v/110v

Caractéristiques:

1. Module gradateur AC monocanal.
2. TRIAC BTA16-600B de haute qualité
3. Pour usage intérieur et extérieur.
