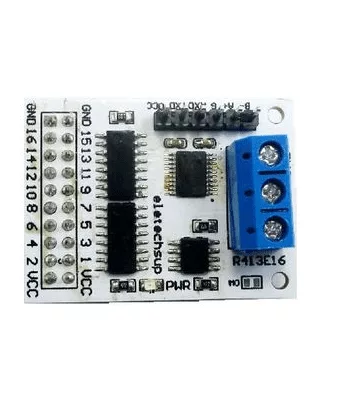

Module de commande Rtu RS485 TTL 232 pour Module Relais 16CH
Application :
Industrie automatisée PLC
Module de relais 5V 12V 24V 1-16 canaux
Maison intelligente, domotique;
Système d’identification;
Moteur FW & BW;
Caméra de vidéosurveillance, contrôle PTZ;
Système de sécurité;
Écran de matrice de points LED;
RS485 télécommande;
Module de relais 5V 12V 24V 1-16 canaux
Maison intelligente, domotique;
Système d’identification;
Moteur FW & BW;
Caméra de vidéosurveillance, contrôle PTZ;
Système de sécurité;
Écran de matrice de points LED;
RS485 télécommande;

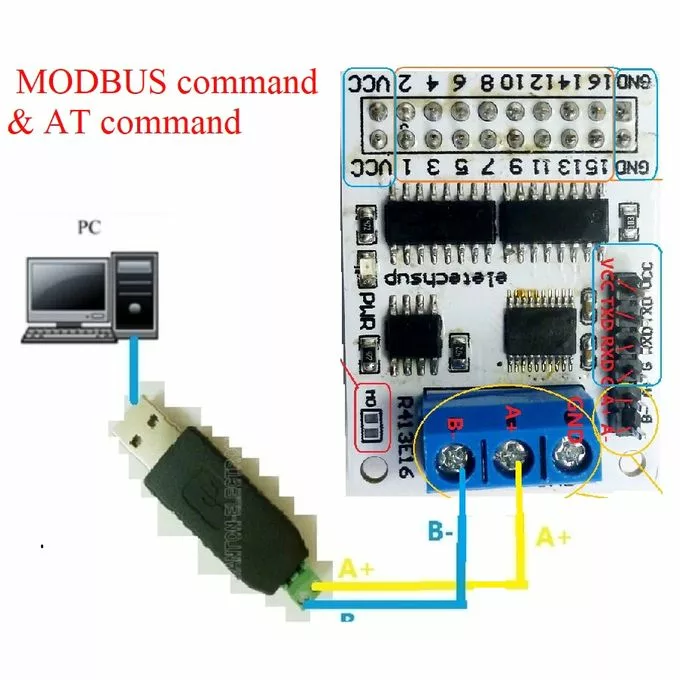

La commande MODBUS et la commande AT sont automatiquement reconnues, aucune commutation requise

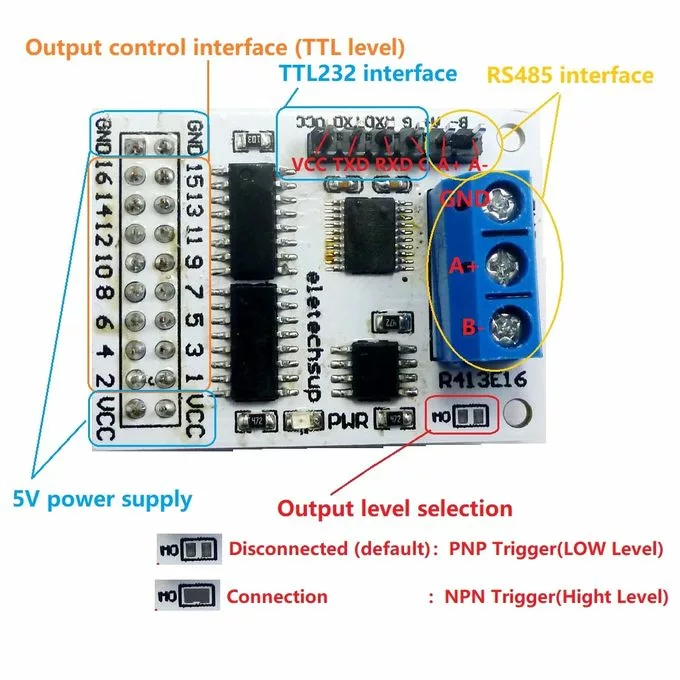

Sélection du niveau de sortie: ( figure ci-dessus) la déconnexion M0 est une sortie de bas niveau. M0 Connect est une sortie de haut niveau
ID d’esclave: différents «argent ID» peuvent être définis par commande, le nombre maximum est de 247
En mode de commande MODBUS, l’id esclave doit être correct
Description de la commande, veuillez vous référer au «Module RS485 multifonction à 16 canaux»
Applications typiques:
1 mode de commande AT, dans ce mode peut être via l’hyperterminal série (assistant série) entrer un relais de commande AT simple. Temps en mode de commande jusqu’à 9999 secondes
2 mode de commande MODBUS, vous pouvez contrôler une variété de façons: contrôle Hyper Terminal série (besoin d’ajouter manuellement le CRC), contrôle logiciel de sondage Modbus (le logiciel ajoute automatiquement le CRC), contrôle de processus PLC ou MCU

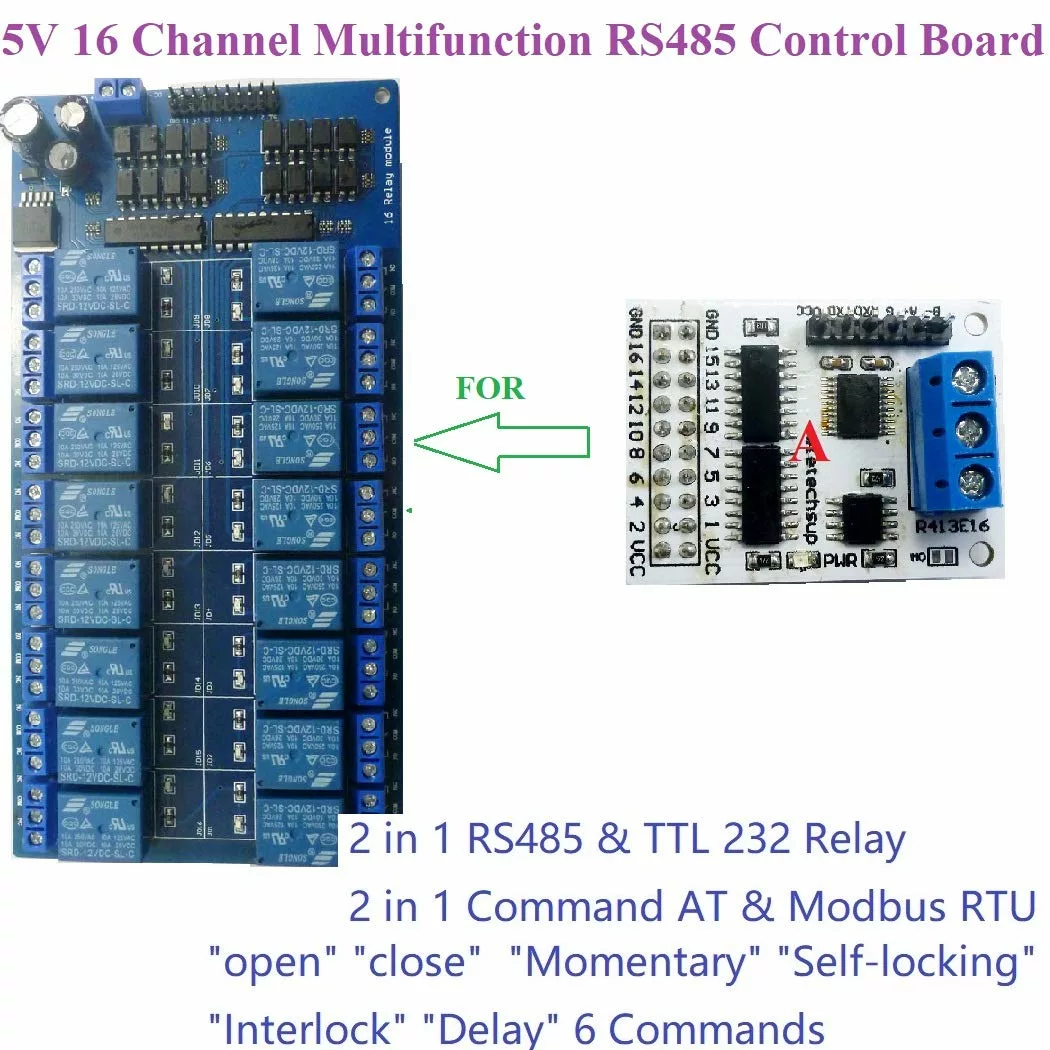

Il peut contrôler 1-16 canaux 5V/6V/9V/12V/24V Module de relais

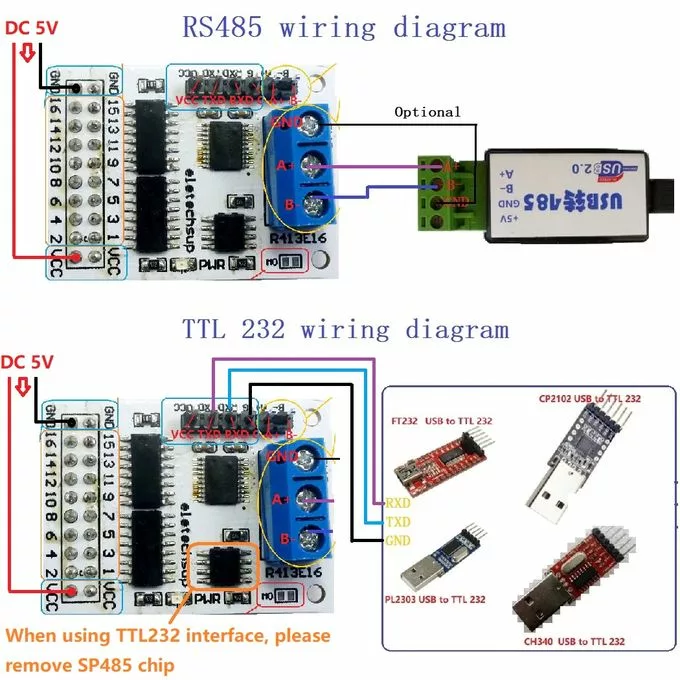

Avec interface RS485 et interface RS232 (TTL) (il est recommandé de retirer la puce SP485)
Version d’identification:
Une version pour insertion esy dans les cartes de relais existantes
Version B pour faciliter l’intégration de PCB personnalisé
Logiciel de Test (nous offrons une vidéo de démonstration):
Série HyperTerminal:
Modbus Sondage
