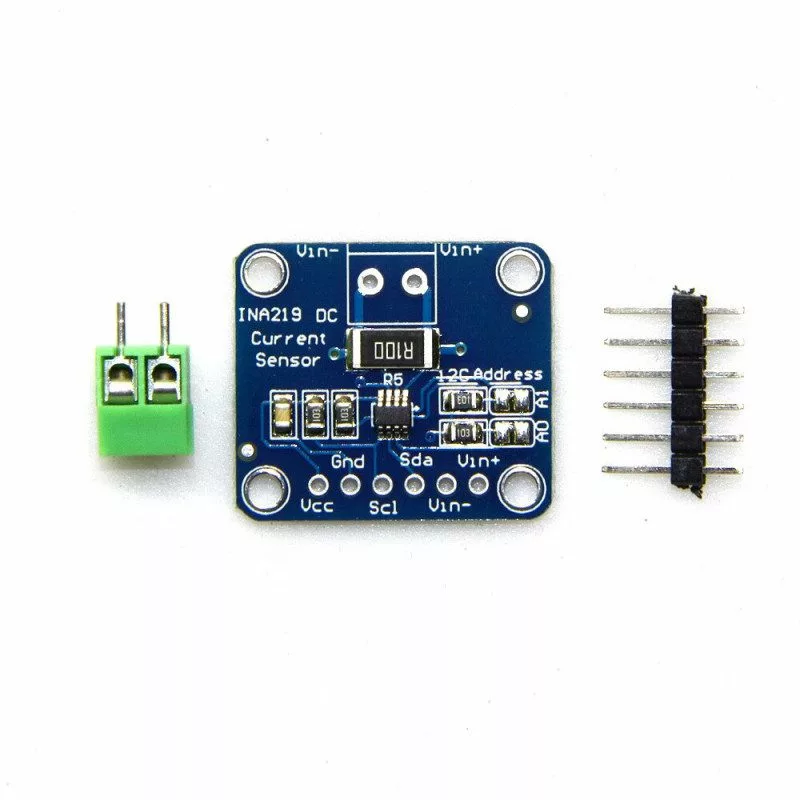

Module de capteur de surveillance de courant puissance INA219 I2C

15,000 TND

EAN: 6190000076663
SKU:DAR-02-V65

Cette carte de dérivation résoudra tous vos problèmes de surveillance de l’alimentation. Au lieu de lutter avec deux multimètres, vous pouvez simplement utiliser la puce INA219B pratique sur cette évasion pour mesurer à la fois la tension côté haute et le courant continu sur I2C avec une précision de 1%.

L’appareil adopte l’emballage SOT23, mais pour le serveur, l’ordinateur portable, l’alimentation, la gestion de la batterie et les équipements de mesure de la grippe pour véhicules électriques et télécommunications numériques constituent une petite solution à faible coût.

Un amplificateur de précision mesure la tension aux bornes de la résistance de détection de 0,1, 1%. Étant donné que la différence d’entrée maximale de l’amplificateur est de ±320mV, cela signifie qu’il peut mesurer jusqu’à ±3,2 ampères. Avec l’ADC 12 bits interne, la résolution à ±3,2A est de 0,8mA. Avec le gain interne réglé au minimum de div8, le courant maximum est de ±400mA et la résolution est de 0,1mA. Les pirates informatiques avancés peuvent supprimer la résistance de détection de courant de 0,1 ohm et la remplacer par la leur pour modifier la plage (disons 0,01 ohm pour mesurer 32 ampères avec une résolution de 8 mA)

INA219-40 c à + 85 c plage de température et peut réaliser l’erreur maximale de 1% de précision, un décalage maximal de 100 V. L’avantage de la haute précision du produit en combinaison avec une résolution de 12, peut aider les clients autant que possible, réduire la chute de pression sur la résistance shunt, ce qui peut minimiser la perte de puissance et la consommation d’énergie, et économiser de l’espace sur la carte. L’épopée de l’appareil de 26 plages de tension de bus de 0 V à + V.

Les autres caractéristiques importantes de l’INA219 incluent :

  • Les registres programmables d’étalonnage peuvent lire directement son unité de mesure est le courant ampère, et la puissance en watts par lecture.
  • Pour jusqu’à 128 échantillonnages en moyenne, afin de réaliser un filtre dans l’environnement sonore.
  • L’interface I2C a un délai d’attente, non seulement peut éviter le verrouillage du bus, mais peut également fournir un mode haute vitesse, répondre aux exigences de communication jusqu’à 3,4 MHz.
  • Toutes les fonctionnalités sont prises en charge par logiciel programmable INA219.
  • En utilisant une seule alimentation, la tension de fonctionnement entre + 3,0 et + 5,5 V.

Spécifications et fonctionnalités :

  • Résistance de détection de courant 0,1 ohm 1% 2W
  • Tension cible jusqu’à +26V
  • Mesure de courant jusqu’à ±3,2A, avec une résolution de ±0,8mA
  • 0.9″ x 0.8″ PCB
  • PCB (pas d’en-tête ni de bornier): 1.9g
  • Détecte les tensions de bus de 0 à 26 V
  • Interface compatible 2C ou SMBus.
  • Signale le courant, la tension et la puissance
  • 16 adresses programmables
  • Options de filtrage
  • Registres d’étalonnage
  • Paquets SOT23-8 et SOIC-8
