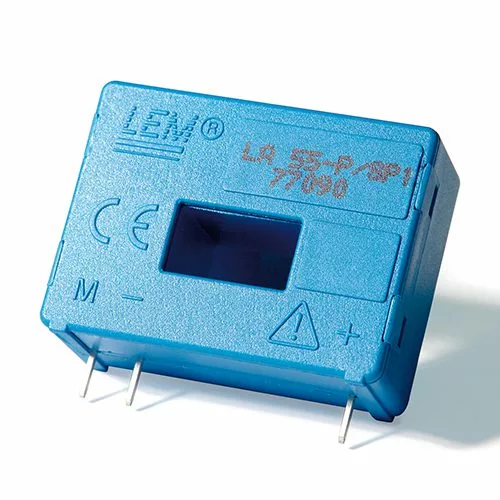

Capteur de courant 0 à 100 A Analogique LA 55-P/SP1
Le LA 55-P de LEM est un transducteur de courant. Il dispose d’une sortie instantanée, d’une excellente précision, une très bonne linéarité, une faible dérive en température, un temps de réponse optimisée, une large bande de fréquences, pas de pertes d’insertion, une haute immunité aux perturbations extérieures et une capacité de surcharge de courant. Ce capteur de courant est utilisé pour la mesure électronique des courants (DC, AC, pulsé, mixte) avec séparation galvanique entre le circuit primaire et le circuit secondaire. Il est principalement utilisé dans les commandes AC de vitesse et l’entraînements de servomoteur, les convertisseurs statiques pour DC commandes de moteur, des applications sur batterie, les onduleurs (UPS), les alimentations SMPS et les alimentations pour les applications de soudage.
Ce module s’agit d’un transducteur de courant 50A utilisé dans les instruments électronique de mesure avec une séparation galvanique entre les deux circuit ( primaire et secondaire), et parmi les avantages de ce module en trouve :
- d’une excellente précision
- une très bonne linéarité
- une faible dérive en température
- un temps de réponse optimisée
- une large bande de fréquences
- pas de pertes d’insertion
- une haute immunité aux perturbations extérieures
- une capacité de surcharge de courant
Caractéristiques du produit
- Mesures de courants DC, AC et impulsionnels
- Pour montage sur circuits imprimés
- Principe de compensation au moyen d’un capteur à effet de Hall
-
- Transducteur de courant boucle fermée qui utilise la technologie à effet Hall
- Courant nominal primaire de 50A
- Precision de 0.65%
- Plage de mesure de courant primaire est de ± 70A
- Plage de tension d’alimentation de ± 12V à ± 15V
- Rapport de conversion 1 : 1000
- Sortie du capteur Boucle fermée
- Temps de réponse 1µs
- Courant secondaire efficace nominal est 50mA
- Boîtier plastique isolé reconnu conforme à UL 94-V0
- Gamme de température de -40°C à 85°C
- Montage PCB
Datasheet :
Vidéo descriptif :
Dans la vidéo suivante, vous trouverez tout ce que vous devez savoir sur Lem LA 55-P capteur de courant
