Module convertisseur AD/DA PCF8591 – 4 Pin

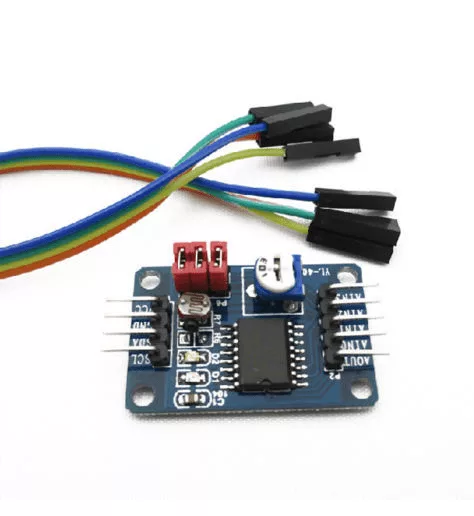

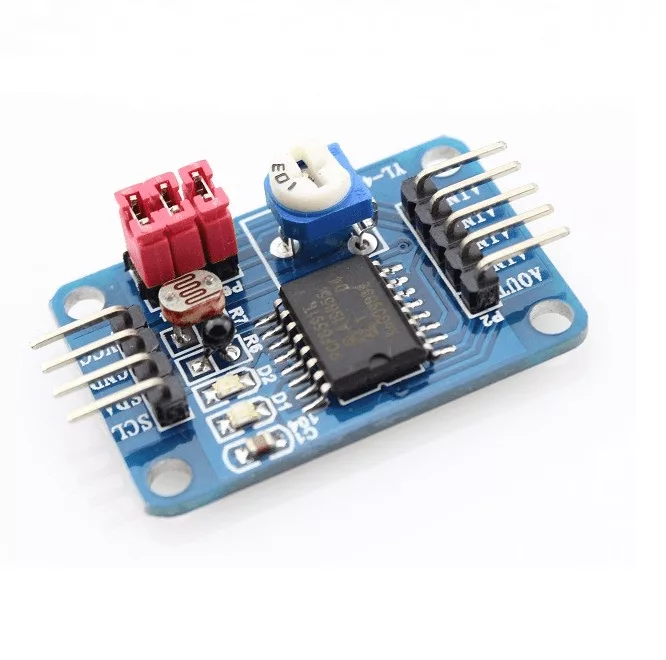

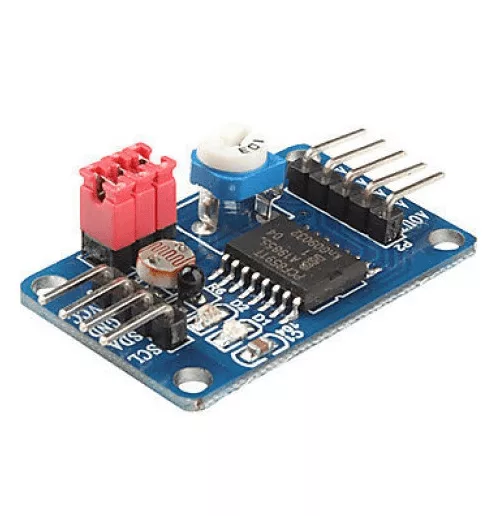

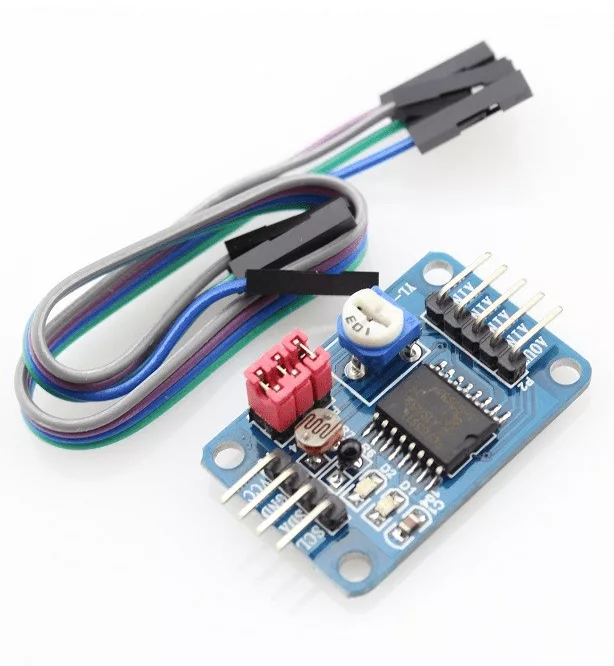

Module convertisseur AD/DA PCF8591

Il s’agit d’une carte de dérivation/carte prototype pour PCF8591 IC. Le PCF8591 est un dispositif d’acquisition de données CMOS 8 bits à alimentation unique et à puce unique avec quatre entrées analogiques, une sortie analogique et une interface de bus série I2C. Trois broches d’adresse A0, A1 et A2 sont utilisées pour programmer l’adresse matérielle, permettant l’utilisation de jusqu’à huit appareils connectés au bus I²C sans matériel supplémentaire. L’adresse, le contrôle et les données vers et depuis l’appareil sont transférés en série via le bus I2C bidirectionnel à deux lignes.

Les fonctions de l’appareil incluent le multiplexage d’entrée analogique, la fonction de suivi et de maintien sur puce, la conversion analogique-numérique 8 bits et une conversion numérique-analogique 8 bits. Le taux de conversion maximal est donné par la vitesse maximale du bus I2C.

Caractéristiques du circuit intégré PCF8591

1. Alimentation simple
2. Une plage de tension de fonctionnement PCF8591 de 2,5 V à 6 V
3. Faible courant de veille
4. Via l’entrée/sortie série du bus I2C
5. PCF8591 par 3 broches d’adressage matériel
6. Taux d’échantillonnage de la vitesse du bus PCF8591 I2C décidé
7. 4 entrées analogiques entrée asymétrique ou différentielle programmable
8. Sélection automatique des canaux incrémentiels
9. Plage de tension analogique PCF8591 de VSS à VDD
10. Circuit de suivi et de maintien intégré PCF8591
11. Convertisseur A/N à approximations successives 8 bits
12. 1 sortie analogique DAC gain

Caractéristiques des modules

1. Le module prend en charge l’entrée de tension externe de l’acquisition à 4 voies (plage d’entrée de tension de 0-5v)
2. Le module photorésistance intégré par AD collection valeur précise de l’intensité lumineuse ambiante
3. Module thermistance intégré par la valeur précise de la température ambiante de l’acquisition AD
4. Module d’acquisition d’entrée de tension 1 canal intégré 0-5V (le potentiomètre bleu pour régler la tension d’entrée)
5. Modules avec voyant d’alimentation (pour les voyants d’alimentation du module)
6. Les modules avec indicateur de sortie DA, lorsque la tension de l’interface de sortie du module DA atteint une certaine valeur, s’allumeront sur le panneau de l’indicateur de sortie DA, plus la tension est élevée, plus la luminosité de l’indicateur est évidente
7. Taille du circuit imprimé du module : 3,6 cm x 2,3 cm
8. Un panneau double standard, épaisseur 1,6 mm, bel agencement, entouré d’un trou traversant, ouverture : 3 mm, pratique fixe.

Spécification de l’interface du module

La gauche

1. Interface de sortie DA de la puce AOUT
2. Interface d’entrée analogique de la puce AINO 0
3. Interface d’entrée analogique de la puce AIN1 1
4. Interface d’entrée analogique de la puce AIN2 2
5. Interface d’entrée analogique de la puce AIN3 3

La droite

1. SCL – Interface d’horloge IIC connectée au port IO du microcontrôleur
2. Interface numérique SDA – IIC connectée au port IO du microcontrôleur
3. GND – connecté à la terre
4. VCC – connecté à 3.3v-5v
5. Quatre instructions de cavalier rouge
6. P4 – connecté au capuchon de court-circuit P4, sélectionnez le circuit d’accès à la thermistance
7. P5 – connectez le capuchon de court-circuit P5, sélectionnez le circuit d’accès à la photorésistance
8. P6 – connecté au capuchon de court-circuit P6, sélectionnez le circuit d’accès à tension réglable 0-5 V
