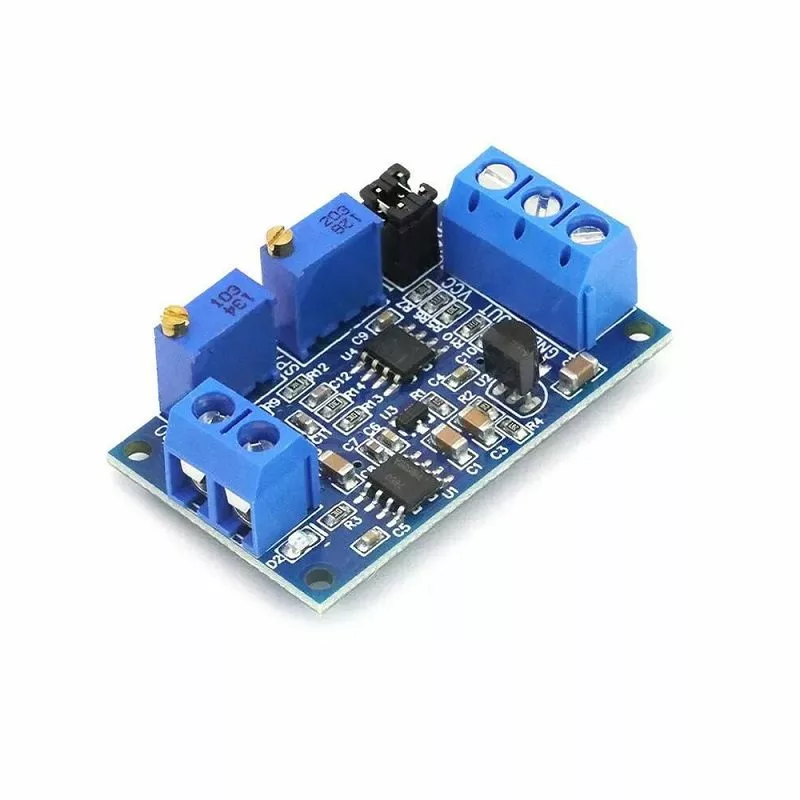

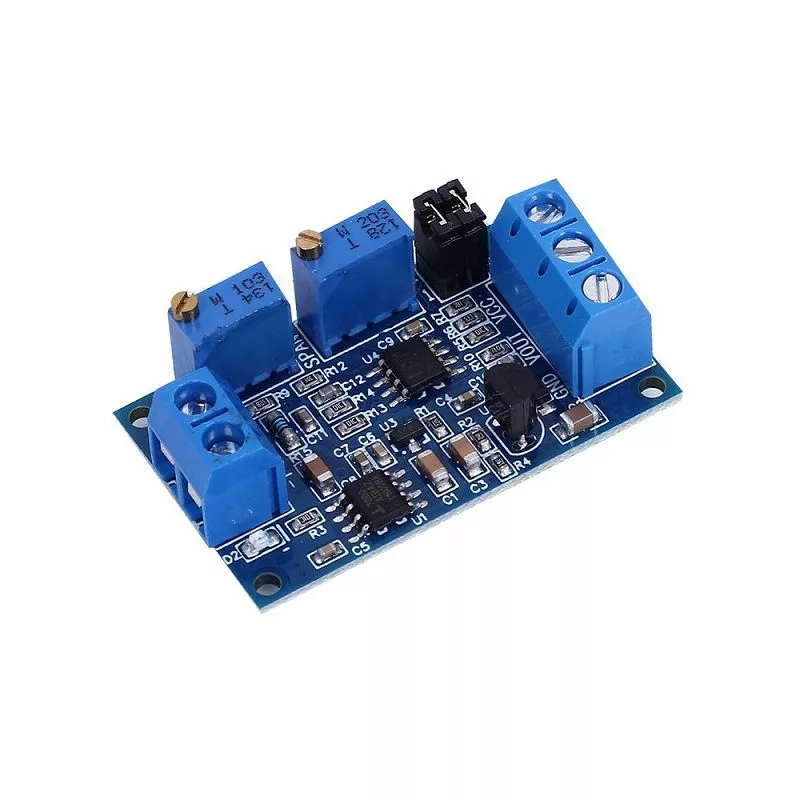

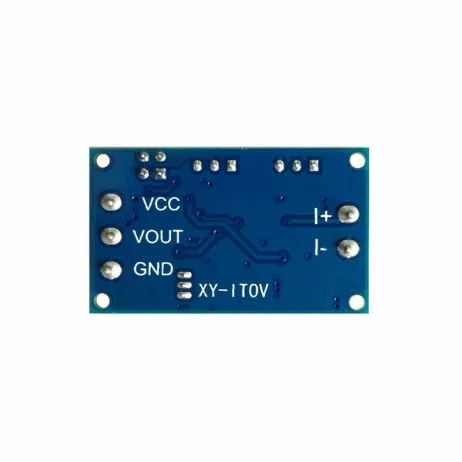

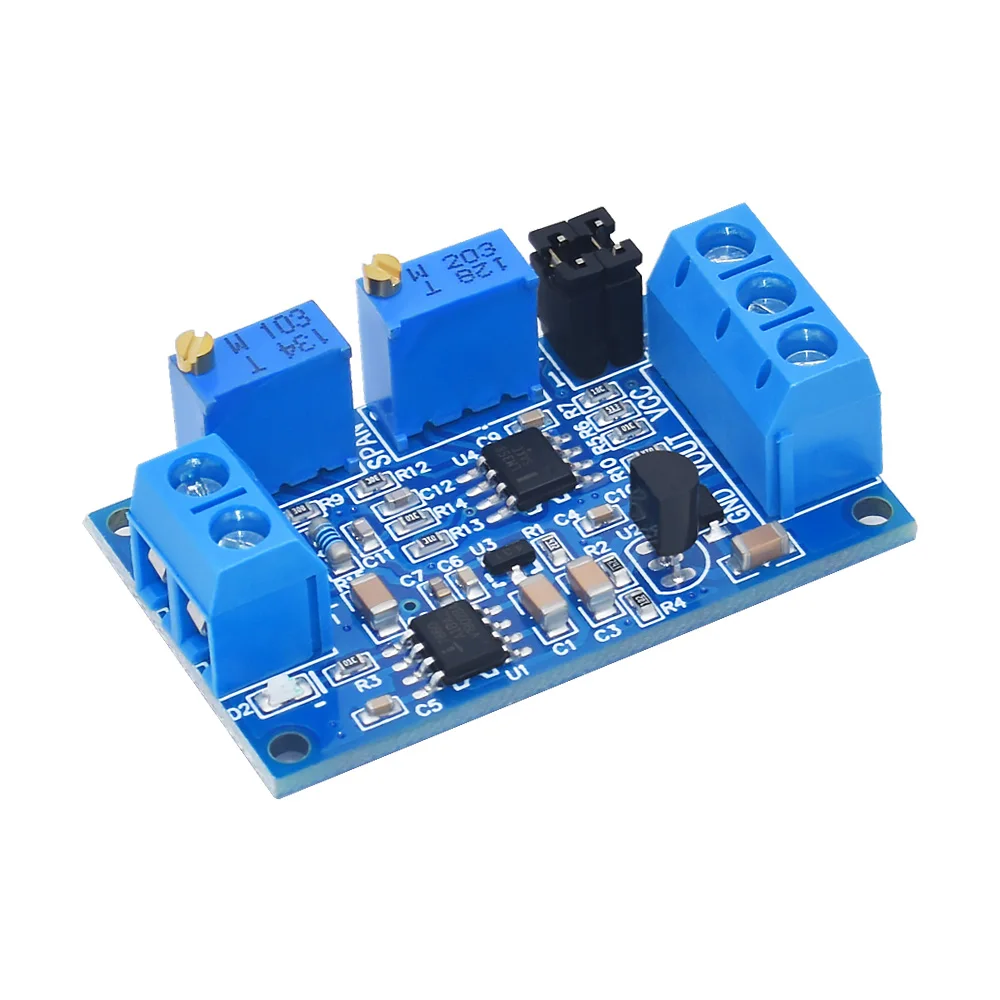

Module convertisseur courant-tension 4-20mA vers 0-3.3V 5V 10V
Ce module vous permet d’interfacer votre Arduino/Raspberry Pi ou tout autre microcontrôleur avec des capteurs et appareils industriels avec une sortie 4-20mA. L’interfaçage de ces appareils avec Arduino/Raspberry Pi a toujours été difficile et complexe en raison des circuits externes, le réglage requis pour convertir le signal de courant en une tension analogique. Cette carte s’en charge et convertit le signal de courant 4-20mA (ou 0-20ma) en une tension de sortie analogique 0-5V ou 0-3,3V ou 0-10V qui peut être directement connectée à la broche ADC du microcontrôleur. Les connexions sont faciles et simples avec les connecteurs à bornes à vis intégrés !

Module convertisseur courant-tension 4-20mA vers 0-3.3V 5V 10V

Module convertisseur courant-tension 4-20mA vers 0-3.3V 5V 10V

Module convertisseur courant-tension 4-20mA vers 0-3.3V 5V 10V
Application:
- Ce module est utilisé pour convertir le signal de courant en tension de sortie.
Mode d’emploi:
- Le module selon la définition du câblage, tension d’alimentation 7-36V (si la sortie à 10V, la tension d’alimentation doit être supérieure à 12V).
- Après la mise sous tension, le voyant D2 doit être allumé, sinon vérifiez la connexion de la ligne. Planche avec protection inversée, l’envers ne brûle pas.
- Lorsque l’entrée de courant est au minimum (0mA ou 4mA), réglez le potentiomètre ZERO de sorte que la sortie VOUT soit au minimum (0,0V ou autre tension).
- Lorsque l’entrée de courant est au maximum (20mA), ajustez le potentiomètre SPAN de sorte que la sortie VOUT soit au maximum (3,3V ou 5V ou 10V, la sortie peut être aussi basse que 2,5V lorsque l’entrée est de 4-20ma).
- Selon vos besoins, à travers le capuchon du cavalier pour sélectionner la gamme appropriée:
Paramètres des cavaliers pour la plage de tension de sortie Signal d’entrée : 4-20 mA
- 1.0-2.5V: les broches J1 1,2 sont connectées en court-circuit ; 3, 4 broches sont connectées en court-circuit
- 2,0-3,3 V : les broches J1 1,2 sont déconnectées ; 3, 4 broches sont déconnectées
- 3.0-5V: les broches J1 1,2 sont connectées en court-circuit ; 3, 4 broches sont connectées en court-circuit
- 4.0-10V: les broches J1 1,2 sont connectées en court-circuit ; 3, 4 broches sont déconnectées
Paramètres des cavaliers pour la plage de tension de sortie Signal d’entrée : 0-20 mA :
- 1.0-3.3V: les broches J1 1,2 sont connectées en court-circuit ; 3, 4 broches sont connectées en court-circuit
- 2.0-5V: les broches J1 1,2 sont connectées en court-circuit ; 3, 4 broches sont connectées en court-circuit
- 3.0-10V: les broches J1 1,2 sont connectées en court-circuit ; 3, 4 broches sont déconnectées
Caractéristiques:
- Large plage de tension d’alimentation, la sortie a plusieurs plages de tension
- Le zéro et la plage peuvent être ajustés
- Haute stabilité, bonne linéarité, qualité industrielle
- Résistance d’échantillonnage de signal de courant avec résistance annulaire de couleur de haute précision, haute précision, dérive de température petite, haute puissance
Caractéristiques:
- Prise en charge de l’entrée de courant 4-20Ma et 0-20mA
- prise en charge de la sortie de tension 0-3.3V 0-5V 0-10V
- Poids : 12g
