Détecteur de proximité et effet Hall NJK-5002C

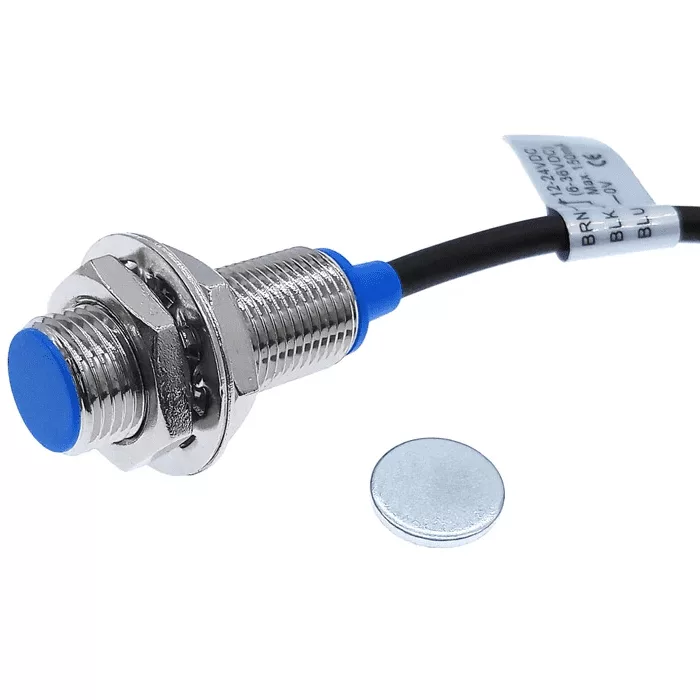

Le détecteur de proximité à effet Hall NJK-5002C est en fait un simple capteur de proximité magnétique avec une puce de capteur à effet Hall « unipolaire » en son cœur. Voici ses caractéristiques et spécifications.

Ce capteur de proximité magnétique à 3 fils peut être alimenté à partir de n’importe quelle alimentation CC 6-36V (12V typique), et sa sortie – un conducteur de collecteur de transistor NPN normalement ouvert (N/O) – peut piloter n’importe quelle charge CC résistive/inductive si son le courant de fonctionnement ne dépasse pas 150 mA maximum. Le NJK-5002C est configuré pour fonctionner avec le pôle sud (S) d’un aimant permanent, situé à 10 mm de son voisinage. Il y a aussi un indicateur LED rouge monté à l’arrière du capteur pour annoncer l’état « on » (état actif) de l’appareil.

Circuits Pratiques

Comme mentionné (et comme vous pouvez le voir), le NJK-5002C est un capteur à 3 fils. Le fil marron est le fil V+ (dc positif), le fil bleu est le fil Gnd (0v) et le fil bleu est le fil LOAD (puits de courant).

Voici le schéma de câblage de base pour les applications pratiques du capteur NJK-5002C.

Si votre NJK-5002C peut fournir 150 mA de courant, vous pouvez connecter en toute sécurité un relais électromagnétique standard, un module de relais à semi-conducteurs, un buzzer CC ou un petit avertisseur entre ses fils noir et marron, comme indiqué dans le schéma ci-dessus. Même ainsi, je ne tiens pas compte de l’affichage scandaleux de «l’entrée 6-36VDC», car j’aime toujours mieux utiliser l’entrée 12VDC pour mes projets NJK-5002C. De même, j’aimerais utiliser le capteur pour piloter des charges jusqu’à 50 mA uniquement (pas 150 mA) car j’ai découvert que les capteurs vendus par la plupart des fournisseurs chinois ne sont que des imitations bon marché et qu’ils ne peuvent absorber que 50 mA de courant de charge à 12 V CC !

Ensuite, il faut trouver une bonne réponse à la question : comment puis-je lire la sortie du capteur via un microcontrôleur ? Le principal point à noter est que la sortie “charge” passe de 12V à 0V lorsqu’elle est alimentée en 12VDC. S’il est acheminé directement vers l’entrée du microcontrôleur, il dépasserait la tension nominale d’E/S du microcontrôleur. Pour « cuire » la sortie vers une transition de 5 V à 0 V adaptée à l’entrée du microcontrôleur, vous pouvez utiliser une petite diode de signal (1N4148 par exemple) entre le fil de sortie et votre microcontrôleur, avec sa borne d’anode à l’entrée du microcontrôleur. Activez ensuite le pull-up interne du port d’E/S concerné ou ajoutez une résistance de pull-up externe (~10K), et c’est parti !

Voici le circuit d’une interface isolée pour microcontrôleurs. Étant donné que la conception est centrée sur un “optocoupleur AC”, il vous est facile d’inverser ou de ne pas inverser la sortie finale du capteur de proximité. L’en-tête de cavalier à 2 voies (JP1) vous permet de sélectionner facilement le mode.

L’optocoupleur à montage en surface TLP280 de Toshiba se compose d’un phototransistor, couplé optiquement à deux diodes émettrices infrarouges à l’arséniure de gallium connectées en parallèle inverse. Notez que l’imitation chinoise du TLP280 est généralement livrée avec un numéro de pièce de renard GB118-P280. Une pièce de rechange possible, à ma connaissance, est l’optocoupleur PC814 de Sharp.
