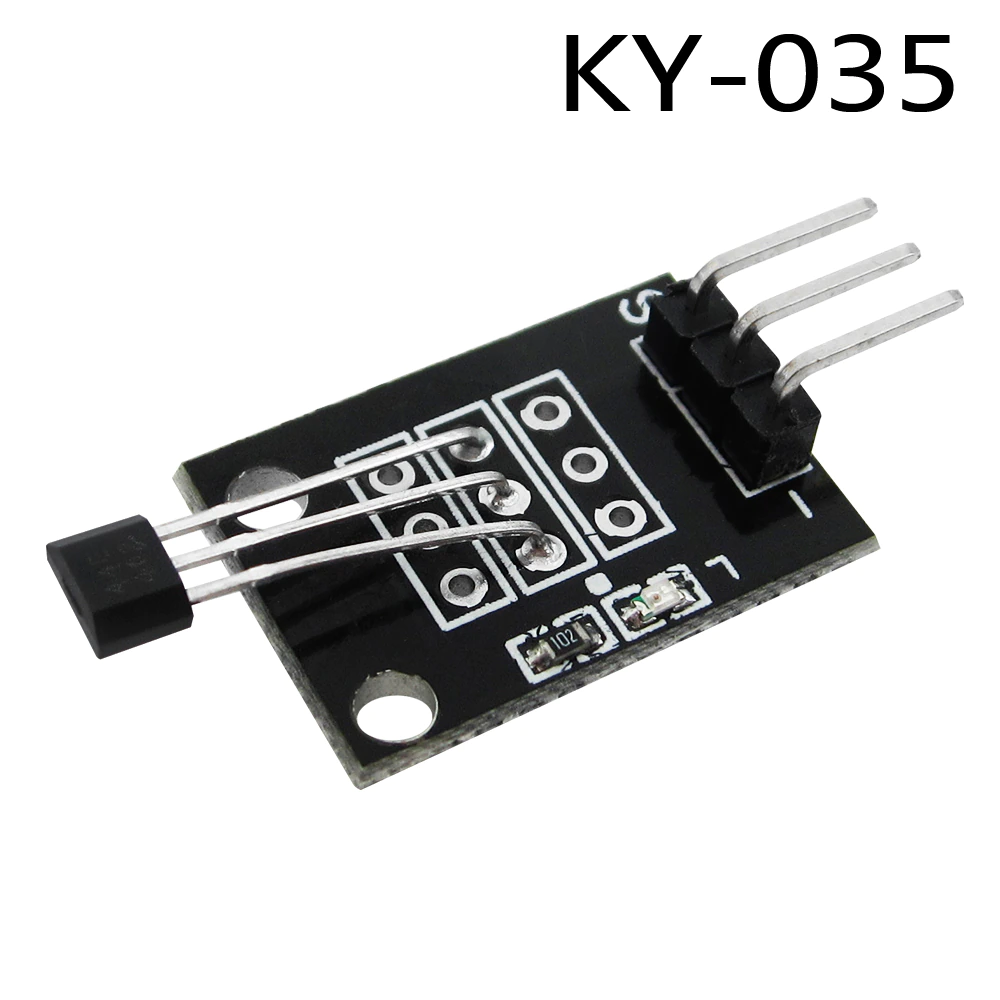

Module de capteur magnétique à effet Hall analogique KY-035

KY-035 est un module de capteur magnétique hall qui abrite un dispositif à effet hall linéaire AH49E qui fonctionne à l’aide d’une source magnétique. Le module fait varier la tension de sortie, qui est généralement définie par la tension d’alimentation d’entrée et varie proportionnellement à la force du champ magnétique autour du capteur.

EAN: 6190000281371 UGS : DAR-02-V74

Rester toujours brancher pour avoir des Coupons

Dépêchez vous et obtenez des réductions sur nos kits jusqu'à 20%

Bientôt

4,500 TND

En stock

En stock

18 People watching this product now!
  • Récupérer du magasin Didactico Sfax

Livraison aujourd'hui

Gratuit

  • aramex Livraison via Aramex

Le courrier Aramex livrera à l'adresse indiquée

1-2 Jours

8.000 TND

  • Garantie 1 ans
  • Remboursement 15 Jours

Mode de payement:

Description

Module de capteur magnétique à effet Hall analogique KY-035

KY-035 est un module de capteur magnétique hall qui abrite un dispositif à effet hall linéaire AH49E qui fonctionne à l’aide d’une source magnétique. Le module fait varier la tension de sortie, qui est généralement définie par la tension d’alimentation d’entrée et varie proportionnellement à la force du champ magnétique autour du capteur.



Configuration des broches du KY-035

Vous trouverez ci-dessous la configuration des broches du capteur magnétique KY-035. Cette configuration de broches peut être utilisée lors de la connexion du module à n’importe quel microcontrôleur.

Code PIN Type de broche
1 Signal (analogique)
2 Vcc (+5V)
3 Terrain



Caractéristiques du KY-035

  1. Tension d’alimentation (Vcc) – 5 V
  2. Courant de sortie (IO) – 10 mA
  3. Température de fonctionnement – 40 à 100 degrés Celsius
  4. Peut détecter les deux pôles magnétiques

Alternatives pour KY-035

Certains modules de capteurs magnétiques alternatifs à KY-035-

GY-273, MC 38, AS 5600



Équivalent à KY-035

Certains modules de capteur équivalents à KY-035-

KY-003, KY 024, SS49E, A3144



Remarque : Plus d’informations techniques peuvent être trouvées dans la fiche technique KY-035 liée au bas de cette page.



Fonctionnement du KY-035

Le capteur à effet hall utilisé dans le module KY-035 utilisé dans l’AH49E. AH49E peut détecter le pôle magnétique et la force d’un champ magnétique. Dans KY-035, le module génère une sortie analogique chaque fois que le module s’approche d’un champ magnétique et produit une sortie qui peut être lue sur un microcontrôleur.
S’il n’y a pas de champ magnétique autour, la sortie analogique est générée dans exactement la moitié du VCC.

TO-92S et SOT23-3

L’AH49E est disponible en deux packages : TO-92S et SOT23-3



Connexions du KY-035 avec microcontrôleur

Les connexions du capteur magnétique KY-035 au microcontrôleur Arduino sont assez simples. Le module dispose de 3 points de sortie ; Alimentation, masse et signal.

KY-035 avec Arduino

L’alimentation (5V) qui est la broche au milieu, est connectée à la borne 5V de l’Arduino, tandis que la masse est connectée à la borne de masse. La sortie générée est de nature analogique, elle peut donc être lue via une broche analogique (A0) dans l’Arduino.



Applications du KY-035

Voici quelques-unes des applications où le capteur magnétique KY-035 est utilisé :

  1. Contrôle moteur
  2. Détecteur de métaux
  3. Détection de position
  4. Lecture de code magnétique
  5. Détection de courant
