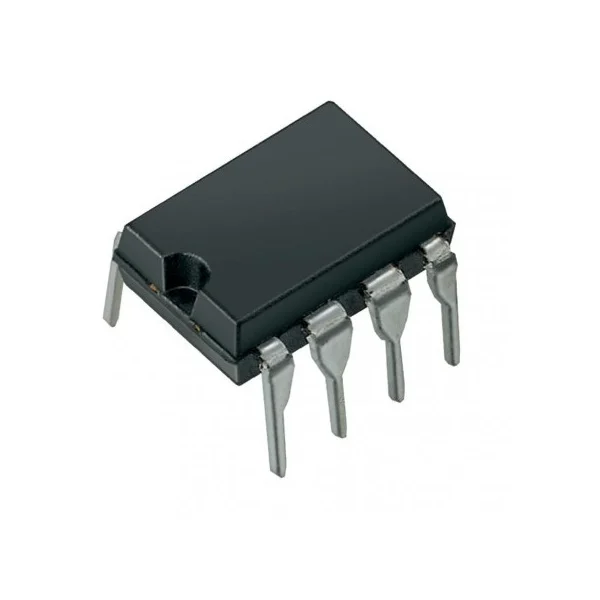

Amplificateur LM358P
Les amplificateurs opérationnels ont tellement d’applications passionnantes, et nous avons créé de nombreux circuits avec des amplificateurs opérationnels. Ampli opérationnel. Dans cet article, nous étudierons une autre application Op-amp, en ajoutant deux tensions d’entrée ou plus, et le circuit s’appelle Summing ou Opamp Adder. Ici, nous allons montrer le circuit Adder en utilisant Opamp LM358.

Composant matériel
Les composants matériels requis sont
S. Non | Composant | Valeur | Qté |
---|---|---|---|
1 | Multimètre numérique DMM pour les tests | – | 1 |
2 | Deux sources de tension d’entrée (leur somme doit être < tension d’alimentation) | – | 1 |
3 | Amplificateurs à double fonctionnement | LM358 | 1 |
4 | Résistance | 1KΩ | 4 |
5 | Alimentation (pour opamp +Vcc & -Vcc) | 9 Vcc | 1 |
Fonctionnement des circuits
L’additionneur inverseur est similaire à l’amplificateur ci-dessus, où toutes les tensions d’entrée de la borne inverseuse sont prises en charge mais où la borne non inverseuse est focalisée, mais il y a plusieurs entrées sur leur borne inverseuse qui diffèrent de celle du circuit Inverting Adder. Le circuit additionneur inverseur peut être vu ici avec deux entrées sur l’entrée inverseuse.
La borne non inverseuse est mise à la terre. Et la tension au point B sera la même que la tension au point A, 0V, comme on le voit dans une structure en boucle fermée, ce qui indique que les courants I1 et I2 passeront dans la résistance Rf (potentiel plus élevé) plutôt que dans l’inversion borne (potentiel inférieur) de l’ampli-op. La production de la tension de sortie est maintenant la somme des entrées et est négative puisque l’entrée fournit la borne non inverseuse.
Ici, vous pouvez voir la mise en œuvre pratique du circuit additionneur LM358 Opamp comprenant deux batteries séparées, une somme de deux tensions d’entrée (tension alternative 4 Vdc et ~ 2,6 Vdc), et vous pouvez voir dans le multimètre la somme de deux tensions d’entrée (6,89 v ).
Applications et utilisations
Le terme amplificateur sommateur est utilisé pour additionner deux tensions de signal. Le circuit additionneur de tension est simple à reconnaître et permet à plusieurs signaux de se lier ensemble. De ce type, les amplificateurs sont utilisés dans une variété de circuits électroniques.
