Capteur de courant 20A ACS712
La détection et le contrôle du flux de courant sont une exigence fondamentale dans une grande variété d’applications, notamment les circuits de protection contre les surintensités, les chargeurs de batterie, les alimentations à découpage, les wattmètres numériques, les sources de courant programmables, etc.

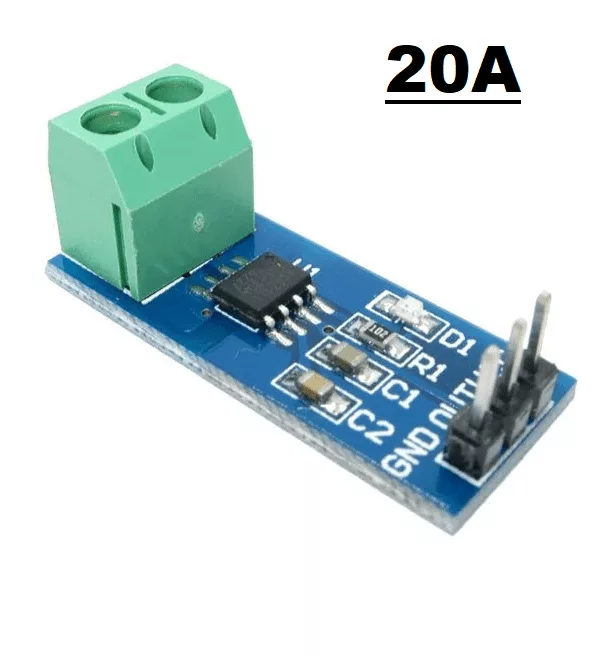

Ce module de courant ACS721 est basé sur le capteur ACS712 , qui peut détecter avec précision le courant alternatif ou continu.
Le courant alternatif ou continu maximum pouvant être détecté peut atteindre 20 A et le signal de courant actuel peut être lu via le port E/S analogique d’Arduino.
Remarque : la couleur du produit peut varier. lors de l’expédition, vous pouvez obtenir l’un d’entre eux.
Nous fournissons deux autres de ces modules qui équipent ACS712 IC pour la mesure de courant, ils sont comme ci-dessous
Noter:
L’ACS712 est basé sur le principe de détection Hall, veuillez essayer d’éviter le champ magnétique lorsque vous l’utilisez car il peut avoir un impact sur la précision de la lecture.
Diagramme de connexion:
Caractéristiques :
- Le chemin du signal analogique à faible bruit
- La bande passante de l’appareil est définie via la nouvelle broche FILTER
- Temps de montée en sortie de 5 µs en réponse au courant d’entrée de pas
- Package SOIC8 à faible encombrement et à profil bas
- Tension d’isolement minimale de 2,1 kV RMS des broches 1-4 aux broches 5-8
- 5,0 V, alimentation simple
- Sensibilité de sortie de 66 à 185 mV/A
- Tension de sortie proportionnelle aux courants AC ou DC
- Découpé en usine pour plus de précision
- Tension de décalage de sortie extrêmement stable
- Hystérésis magnétique presque nulle
- La sortie ratiométrique de la tension d’alimentation.
