Transistor IGBT FGH40N60 600V 40A, parfait pour projets électroniques nécessitant performance et fiabilité. Catégories: Composants, Transistors.
IGBT Field Stop · 600V / 40A

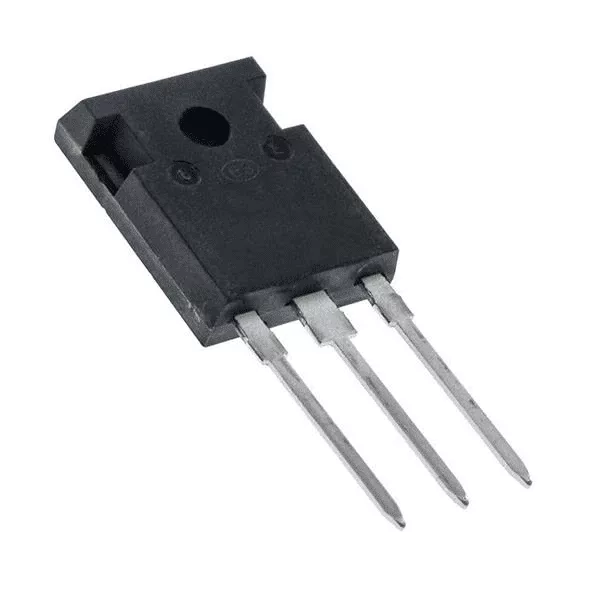

FGH40N60SFD : IGBT 600V/40A pour la commutation de puissance

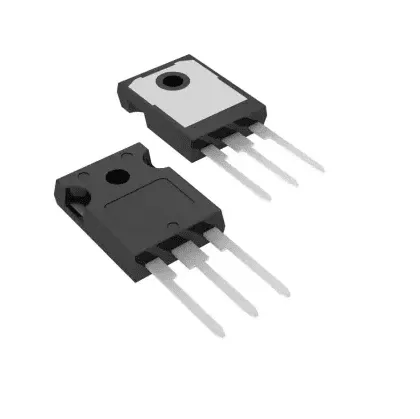

Boîtier TO-247 à 3 broches avec diode de roue libre intégrée : une base solide pour vos onduleurs, alimentations à découpage et variateurs de moteur en atelier ou en labo.
⚡ Présentation

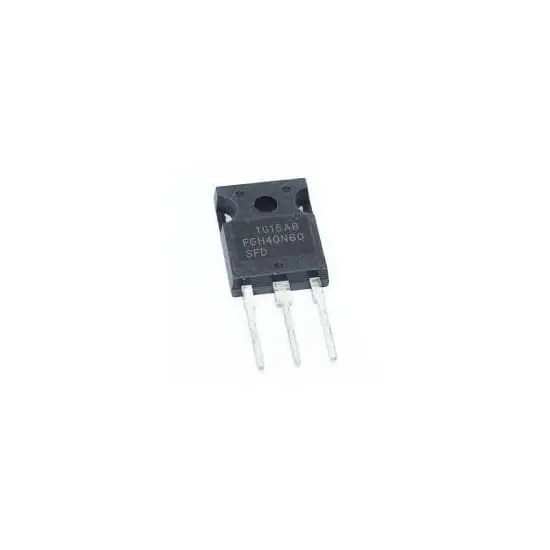

Le FGH40N60SFD est un IGBT « Field Stop » conçu à l’origine par Fairchild Semiconductor, aujourd’hui fabriqué par ON Semiconductor. Contrairement à un simple transistor de commutation, il combine la facilité de commande d’un MOSFET (grille isolée) et la faible chute de tension d’un bipolaire, ce qui le rend particulièrement adapté aux montages de puissance en 600V/40A : onduleurs, redresseurs commandés, alimentations à découpage haute tension. Le marquage visible sur le boîtier (« FGH40N60 SFD ») confirme la référence exacte de ce composant.
⭐ Points clés
📐 Caractéristiques techniques
🔍 IGBT ou MOSFET : pourquoi ce choix
Au-delà de quelques centaines de volts, un MOSFET de calibre équivalent devient coûteux et présente une résistance à l’état passant élevée. L’IGBT combine une grille isolée (commande simple, comme un MOSFET) et une chute de tension quasi constante à l’état passant (comme un bipolaire), ce qui le rend plus efficace qu’un MOSFET dans cette gamme 600V/40A pour les applications de commutation à fréquence modérée telles que les onduleurs et alimentations industrielles.
🛠️ Applications typiques
Ce composant s’intègre dans les circuits de puissance nécessitant une commutation fiable à haute tension :
👤 Pour qui ?
💡 Bon à savoir
🏁 En résumé
Le FGH40N60SFD offre un compromis tension/courant/pertes bien adapté aux montages de puissance 600V jusqu’à 40A : onduleurs, alimentations à découpage, variateurs. Sa diode intégrée et son boîtier TO-247 en font un composant fiable pour les laboratoires et projets industriels, à condition de maîtriser sa mise en œuvre (driver de grille, dissipation thermique).
Documentation et ressources
Questions fréquentes
Quel est l'usage principal du transistor IGBT FGH40N60 ?
Le transistor IGBT FGH40N60 est principalement utilisé dans des applications nécessitant une gestion efficace de l'énergie, comme les onduleurs, les convertisseurs et les systèmes de contrôle de moteurs. Il offre une performance élevée et une fiabilité pour des projets électroniques variés.
Ce transistor est-il compatible avec tous les circuits électroniques ?
Le transistor IGBT FGH40N60 est compatible avec de nombreux circuits, mais il est essentiel de vérifier les spécifications de votre projet, notamment la tension et le courant, pour garantir une intégration optimale.
Comment installer le transistor IGBT FGH40N60 ?
Pour installer le transistor, commencez par le souder sur votre circuit imprimé en respectant les polarités. Assurez-vous d'utiliser un dissipateur thermique si nécessaire pour éviter la surchauffe lors de son fonctionnement.
Quels sont les délais de livraison pour ce produit en Tunisie ?
Les délais de livraison pour le transistor IGBT FGH40N60 en Tunisie varient généralement entre 3 à 7 jours ouvrables, selon votre localisation et le mode de livraison choisi.
Y a-t-il une garantie sur le transistor IGBT FGH40N60 ?
Oui, le transistor IGBT FGH40N60 est couvert par une garantie de 12 mois. Cette garantie couvre les défauts de fabrication, mais ne s'applique pas en cas de mauvaise utilisation.
Quelles sont les différences entre ce transistor et d'autres modèles similaires ?
Le transistor IGBT FGH40N60 se distingue par sa capacité à gérer jusqu'à 600V et 40A, offrant ainsi une meilleure performance pour des applications à haute puissance. D'autres modèles peuvent avoir des caractéristiques différentes en termes de tension ou de courant.
Comment utiliser le transistor IGBT FGH40N60
-
1Préparation du circuit
Avant d'installer le transistor, assurez-vous que votre circuit est éteint et déconnecté de toute source d'alimentation. Préparez votre plaque de circuit imprimé en nettoyant la surface où le transistor sera monté.
-
2Identification des broches
Le transistor IGBT FGH40N60 possède trois broches : Gate (G), Collector (C) et Emitter (E). Consultez la documentation technique pour identifier correctement chaque broche afin d'éviter toute confusion lors du montage.
-
3Dénudage des fils
Prenez des fils électriques adaptés à votre circuit et utilisez une pince à dénuder pour enlever environ 5 mm d'isolant à chaque extrémité. Cela facilitera la connexion des fils aux broches du transistor.
-
4Soudure du transistor
Positionnez le transistor sur la plaque de circuit imprimé en alignant les broches avec les trous prévus. Utilisez le fer à souder pour souder chaque broche en place, en veillant à ne pas créer de courts-circuits entre les broches.
-
5Connexion des fils
Connectez les fils dénudés aux broches du transistor selon le schéma de votre circuit. Assurez-vous que chaque connexion est solide et sécurisée pour éviter des défaillances lors de l'utilisation.
-
6Vérification des connexions
Utilisez un multimètre pour tester la continuité des connexions. Cela vous permettra de vous assurer qu'il n'y a pas de courts-circuits et que chaque broche est correctement connectée.
-
7Alimentation et test
Une fois toutes les connexions vérifiées, reconnectez votre circuit à la source d'alimentation. Mettez le circuit sous tension et testez le fonctionnement du transistor IGBT dans votre application pour confirmer qu'il fonctionne correctement.
| Poids | 0,05 kg |
|---|
