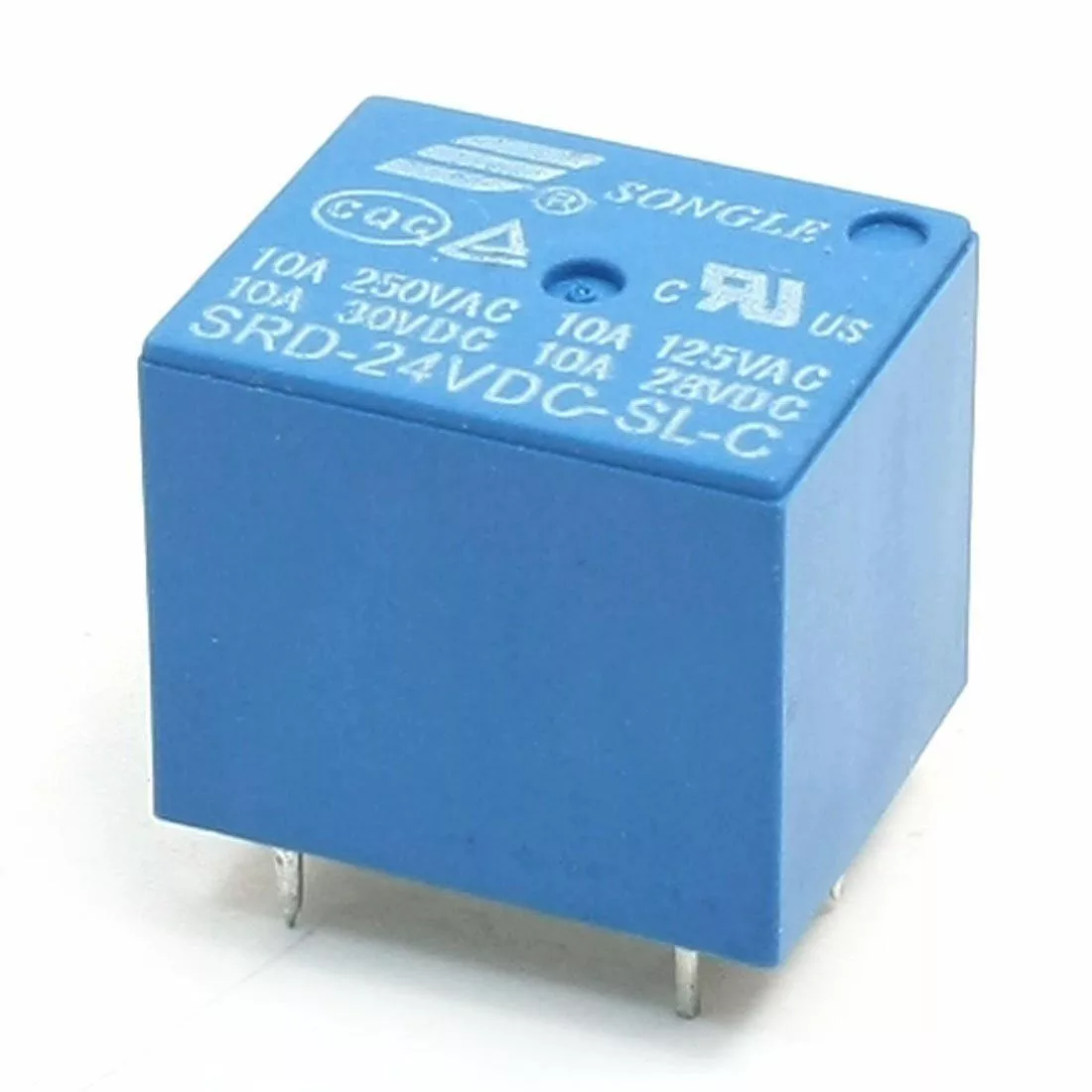

Relais bleu SRD-24VDC-SL-C avec spécifications imprimées
Click to enlarge

Relais 24V 10A SRD-24VDC-SL-C 5 Pin

UGS : DAR-02-R29

En stock

Relais 24V 10A SRD-24VDC-SL-C 5 Pin, idéal pour applications électroniques exigeantes. Fiabilité et performance assurées pour vos projets.

2,800 TND

En stock

Check
Livraison gratuite pour commandes plus de 200 TND
4,4278 avis sur Google

Songle SRD-24VDC-SL-C · 5 broches

Relais 24V 10A SRD-24VDC-SL-C : commuter une charge de puissance depuis une commande basse tension

Ce relais électromécanique Songle isole une bobine de commande 24 V DC d’un contact capable de couper jusqu’à 10 A — la brique de base pour piloter moteur, électrovanne ou éclairage depuis un microcontrôleur.

🔌 Un relais SPDT au format standard 5 broches

Le SRD-24VDC-SL-C est un relais électromécanique de la marque Songle, très répandu sur les cartes de commutation et modules relais du commerce. Sa bobine 24 V DC pilote un contact inverseur (SPDT) capable de commuter jusqu’à 10 A sous 250 VAC ou 30 VDC. Son format 5 broches et son boîtier scellé en font un composant facile à souder ou à intégrer sur une carte relais toute prête, pour des projets d’automatisation nécessitant de commander une charge plus puissante que ce qu’une sortie logique peut supporter directement.

⭐ Pourquoi ce relais

⚡Contact 10 AJusqu’à 10 A sous 250 VAC / 30 VDC, de quoi commuter des charges courantes.
🔁Contact inverseur SPDTUne position NO et une position NF disponibles sur le même relais.
🔋Bobine 24 V DCSe commande depuis une alimentation 24 V, via un transistor ou un module relais.
🛡️Boîtier scelléContact protégé de la poussière, adapté au montage sur circuit imprimé.
📐Format standard 5 pinPas et empreinte compatibles avec la plupart des cartes relais du commerce.
🔧Fort pouvoir de coupureJusqu’à 3750 VA en pointe selon la charge et la tension.

📐 Caractéristiques clés

RéférenceSongle SRD-24VDC-SL-C
Tension de bobine24 V DC
Configuration contactSPDT / 1C (inverseur)
Courant de contact10 A / 250 VAC · 10 A / 30 VDC
Tension de coupure max.250 VAC
Résistance de contact≈ 100 mΩ
Résistance de bobine≈ 1,6 kΩ
Nombre de broches5
Dimensions≈ 19,2 x 15,6 x 15,8 mm
SKUDAR-02-R29

⚖️ 10 A ou 30 A : quel relais choisir ?

Le SRD-24VDC-SL-C (10 A) convient à la majorité des charges d’automatisation légères : électrovannes, petits moteurs, éclairages, ventilateurs. Pour des charges plus exigeantes — moteur de puissance, chauffage résistif, compresseur — le relais SLA-24VDC-SL-A 30A de la même gamme Songle offre une marge de courant plus confortable. Dans les deux cas, la bobine reste pilotée en 24 V DC : seul le calibre du contact de puissance change selon la charge à commuter.

🛠️ Ce que vous pouvez réaliser

Ce relais sert d’interface entre une commande basse puissance et une charge plus exigeante.

🚰 Pilotage d’électrovanne💡 Commutation d’éclairage🌀 Commande de ventilateur/pompe🏭 Automatisation industrielle légère🎓 TP électrotechnique🤖 Interfaçage microcontrôleur ↔ charge

👤 Pour qui ?

Étudiants en électrotechniqueIntégrateurs automatismeMakers robotiqueEnseignants TP

💡 Bon à savoir — sécurité

Un relais sépare toujours deux circuits distincts : le circuit de commande (bobine, 24 V DC, basse énergie) et le circuit de puissance (contact, jusqu’à 10 A). Ne jamais relier directement une sortie logique (Arduino, ESP32…) à la bobine : celle-ci consomme plus de courant qu’une broche GPIO ne peut fournir, et nécessite un transistor, un ULN2003 ou un module relais dédié avec diode de roue libre. Côté puissance, respectez impérativement les tensions et courants maximaux indiqués sur le boîtier : au-delà, les contacts s’usent prématurément ou peuvent rester collés. Pour toute charge secteur, faites intervenir une personne qualifiée.

🏁 En résumé

Le SRD-24VDC-SL-C associe une bobine 24 V DC à un contact inverseur 10 A dans un format standard 5 broches, largement compatible avec les cartes relais existantes. Une solution simple et éprouvée pour piloter une charge de puissance moyenne depuis un circuit de commande basse tension — à condition de respecter la séparation entre commande et puissance.

Questions fréquentes

Quel est l'usage principal de ce relais 24V 10A ?

Ce relais est conçu pour des applications électroniques nécessitant un contrôle de puissance. Il permet d'activer ou de désactiver des circuits électriques en toute sécurité, idéal pour des projets de prototypage ou d'automatisation.

Ce relais est-il compatible avec tous les systèmes 24V ?

Oui, ce relais est compatible avec tout système fonctionnant sous 24V. Assurez-vous simplement que la charge ne dépasse pas 10A pour garantir un fonctionnement optimal.

Comment installer ce relais ?

L'installation du relais est simple. Il suffit de le connecter aux bornes appropriées selon le schéma de votre circuit. Assurez-vous de respecter la polarité et les spécifications de tension.

Quels sont les délais de livraison en Tunisie ?

Les délais de livraison en Tunisie varient généralement entre 3 à 7 jours ouvrables, selon votre localisation. Nous nous efforçons de traiter les commandes rapidement pour vous satisfaire.

Ce produit est-il garanti ?

Oui, le relais 24V 10A SRD-24VDC-SL-C est couvert par une garantie de 12 mois. Cette garantie couvre les défauts de fabrication et assure un remplacement en cas de problème.

Quelles sont les différences avec d'autres relais similaires ?

Ce relais se distingue par sa capacité à supporter jusqu'à 10A, sa conception à 5 broches et sa fiabilité dans des applications exigeantes. D'autres relais peuvent avoir des spécifications différentes en termes de courant ou de nombre de broches.

Peut-on utiliser ce relais pour des projets de domotique ?

Oui, ce relais est parfaitement adapté pour des projets de domotique, permettant de contrôler divers appareils électriques à distance, tout en garantissant une bonne performance et sécurité.

Comment installer le relais 24V 10A SRD-24VDC-SL-C

⏱ Temps total : 15 min

Outils nécessaires : Tournevis, Pince à dénuder, Multimètre
Fournitures : Câbles électriques, Connecteurs
  1. 1
    Préparation des câbles

    Coupez des morceaux de câbles électriques adaptés à votre installation. Dénudez les extrémités sur environ 1 cm pour faciliter les connexions. Assurez-vous que les câbles sont en bon état et adaptés à la charge que vous allez contrôler.

  2. 2
    Identification des broches du relais

    Examinez le relais SRD-24VDC-SL-C et identifiez les cinq broches. Les broches sont généralement marquées : 1 pour la bobine, 2 pour la bobine, 3 pour le commun (COM), 4 pour le normalement ouvert (NO) et 5 pour le normalement fermé (NC).

  3. 3
    Connexion de la bobine

    Connectez les deux fils de la bobine (broches 1 et 2) à votre source d'alimentation 24V. Assurez-vous que la polarité est correcte pour éviter d'endommager le relais. Utilisez des connecteurs pour des connexions sécurisées.

  4. 4
    Connexion des contacts

    Connectez le fil de la charge à la broche COM (3) du relais. Ensuite, connectez un autre fil à la broche NO (4) si vous souhaitez que le circuit soit ouvert par défaut, ou à la broche NC (5) si vous souhaitez qu'il soit fermé par défaut.

  5. 5
    Vérification des connexions

    Avant de mettre sous tension, vérifiez toutes les connexions. Utilisez un multimètre pour tester la continuité et vous assurer qu'il n'y a pas de courts-circuits. Cela garantit que votre installation est sécurisée.

  6. 6
    Mise sous tension

    Alimentez le relais en connectant la source de 24V. Observez le relais pour vous assurer qu'il fonctionne correctement. Vous devriez entendre un clic lorsque le relais s'active.

  7. 7
    Test de fonctionnement

    Testez le circuit en activant la bobine du relais. Vérifiez si la charge se met sous tension ou s'éteint selon la configuration que vous avez choisie (NO ou NC). Assurez-vous que tout fonctionne comme prévu.
