Relais 12V 10A SRD-12VDC-SL-C 5 Pin
En stock
Relais 12V 10A SRD-12VDC-SL-C 5 Pin, idéal pour le prototypage électronique, compatible avec divers modules et capteurs.

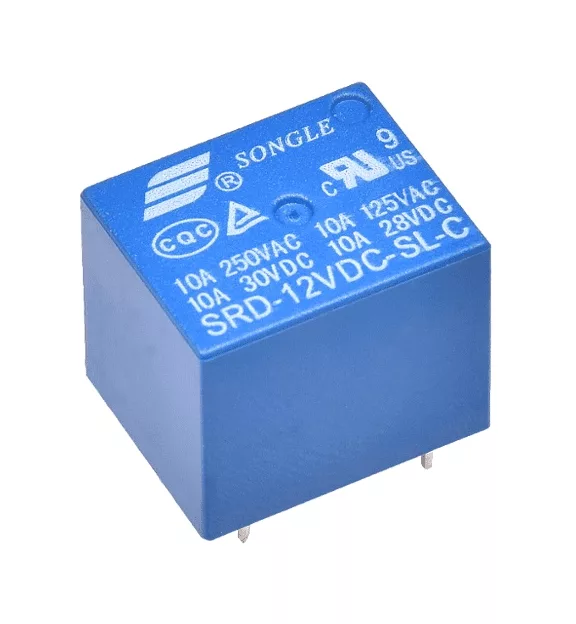

Relais électromécanique Songle SRD-12VDC-SL-C, bobine 12 V DC et contact 10 A : le composant de base pour piloter une charge de puissance depuis un circuit de commande basse tension.
Présentation
Ce produit est le relais nu SRD-12VDC-SL-C du fabricant Songle — un composant à souder, et non un module relais prêt à l’emploi avec carte de pilotage. Sa bobine 12 V DC commande un contact inverseur (SPDT, 5 broches) capable de commuter jusqu’à 10 A. Il équipe la plupart des modules relais Arduino disponibles dans le commerce.
Pourquoi ce relais
Caractéristiques techniques
Relais nu, pas module assemblé
Contrairement à un module relais Arduino tout intégré (carte avec optocoupleur, transistor et diode de roue libre), ce produit est uniquement le relais lui-même. Pour le piloter depuis un GPIO 3,3V/5V, il faut un circuit de commande (transistor NPN ou MOSFET côté bobine, diode de roue libre en parallèle de la bobine, alimentation 12V dédiée) : un GPIO d’Arduino ou d’ESP ne peut pas alimenter directement la bobine 12V.
Applications concrètes
Bon à savoir
En résumé
Le relais Songle SRD-12VDC-SL-C reste la référence pour construire ou réparer un module relais 12V/10A — à condition de lui associer le circuit de commande adapté.
Questions fréquentes
Quel est l'usage principal de ce relais 12V ?
Ce relais 12V 10A est principalement utilisé pour le prototypage électronique. Il permet de contrôler des appareils électriques en utilisant un faible courant pour activer des charges plus importantes, comme des moteurs ou des lampes.
Avec quels modules ou capteurs ce relais est-il compatible ?
Le relais SRD-12VDC-SL-C est compatible avec une large gamme de modules et capteurs, notamment ceux utilisés dans les projets Arduino et Raspberry Pi, facilitant ainsi son intégration dans divers systèmes.
Comment installer ce relais ?
L'installation du relais est simple. Il suffit de le connecter à une source d'alimentation de 12V et de câbler les entrées et sorties selon votre schéma de circuit. Assurez-vous de respecter les polarités et les spécifications de charge.
Quelles sont les options de livraison en Tunisie ?
Nous proposons plusieurs options de livraison en Tunisie, incluant la livraison standard et express. Les délais de livraison varient selon la méthode choisie, mais vous serez informé à chaque étape de votre commande.
Ce relais est-il garanti ?
Oui, ce relais est couvert par une garantie de 6 mois contre les défauts de fabrication. Si vous rencontrez un problème, veuillez nous contacter pour un échange ou un remboursement.
Quelles sont les différences avec d'autres relais similaires ?
Ce relais se distingue par sa capacité de 10A à 12V, sa conception à 5 pins et sa compatibilité étendue avec divers modules. D'autres relais peuvent avoir des spécifications différentes, comme des tensions ou des courants de fonctionnement.
Peut-on utiliser ce relais pour des applications industrielles ?
Bien que ce relais soit conçu pour le prototypage et les projets électroniques, il peut également être utilisé dans des applications légères industrielles, tant que les spécifications de charge ne dépassent pas 10A.
Comment utiliser le relais 12V 10A SRD-12VDC-SL-C
-
1Préparation de l'alimentation
Assurez-vous d'avoir une alimentation 12V compatible pour alimenter le relais. Vérifiez que l'alimentation est débranchée avant de procéder à l'installation.
-
2Identification des broches
Identifiez les cinq broches du relais. Généralement, elles sont marquées comme : COM (commun), NO (normalement ouvert), NC (normalement fermé), IN (signal d'entrée) et GND (masse).
-
3Connexion de l'alimentation
Connectez la broche COM à la source d'alimentation positive de 12V. Ensuite, connectez la broche GND à la masse de l'alimentation.
-
4Raccordement du signal de contrôle
Connectez la broche IN à un microcontrôleur ou un interrupteur qui fournira le signal de contrôle. Assurez-vous que le signal est compatible avec le relais.
-
5Connexion de la charge
Si vous souhaitez contrôler une charge (comme une lampe), connectez-la entre la broche COM et la broche NO. Cela permettra à la charge de s'allumer lorsque le relais est activé.
-
6Vérification des connexions
Avant de brancher l'alimentation, vérifiez toutes les connexions pour vous assurer qu'elles sont correctes et sécurisées. Cela évitera des courts-circuits ou des dommages.
-
7Test du relais
Branchez l'alimentation 12V et activez le signal de contrôle. Vérifiez que le relais s'enclenche et que la charge fonctionne comme prévu.
| Poids | 0,03 kg |
|---|
