Programmateur USB BIOS EEPROM série CH341A 24/25
En stock
Programmateur USB CH341A pour flasher BIOS et EEPROM, avec pince SOIC 8 incluse pour une manipulation aisée des circuits.
USB · EEPROM 24/25 · SOIC8
Programmateur USB CH341A : lire et flasher les EEPROM 24/25 series

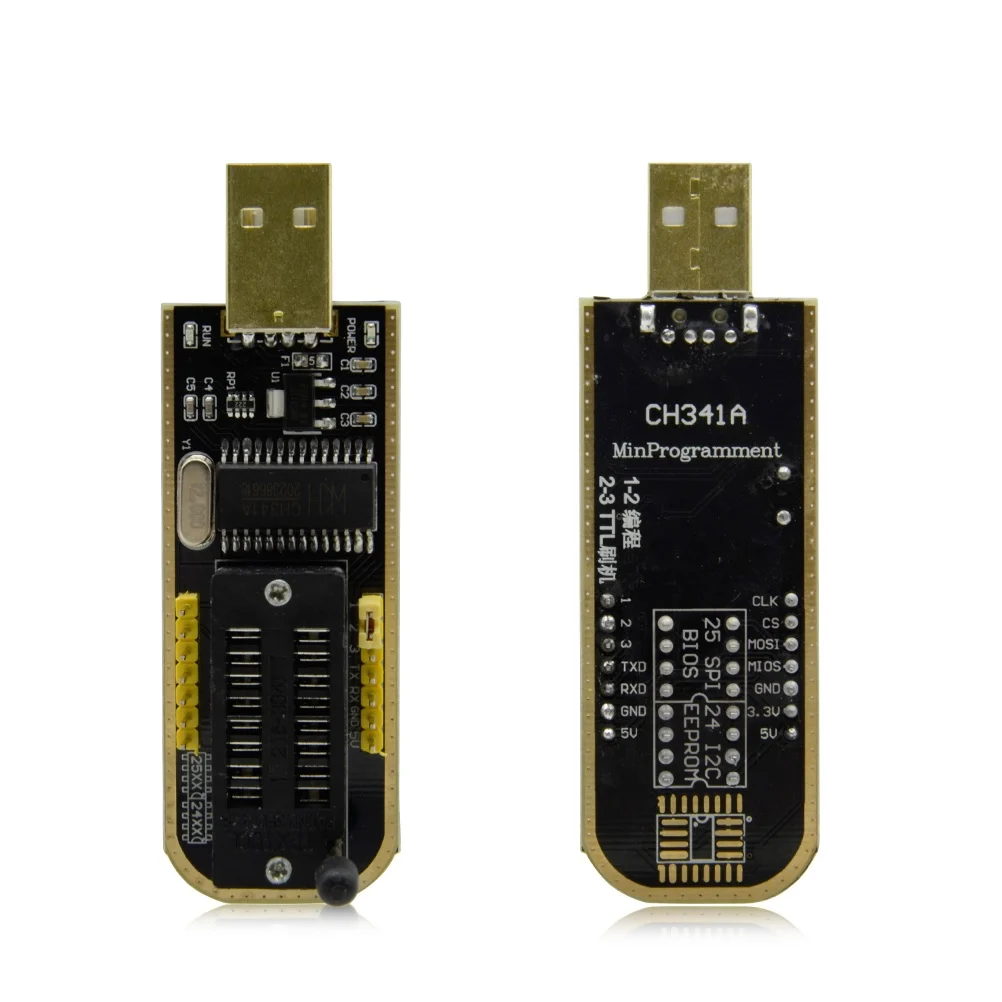

Carte basée sur le contrôleur USB CH341A (WCH), dédiée à la lecture, l’écriture et l’effacement des puces EEPROM série 24 (I2C) et série 25 (SPI) — les mémoires que l’on retrouve dans les BIOS/UEFI de cartes mères, routeurs et cartes électroniques. Livrée avec une pince de test SOIC8 pour intervenir sans dessouder.
🔧 Présentation

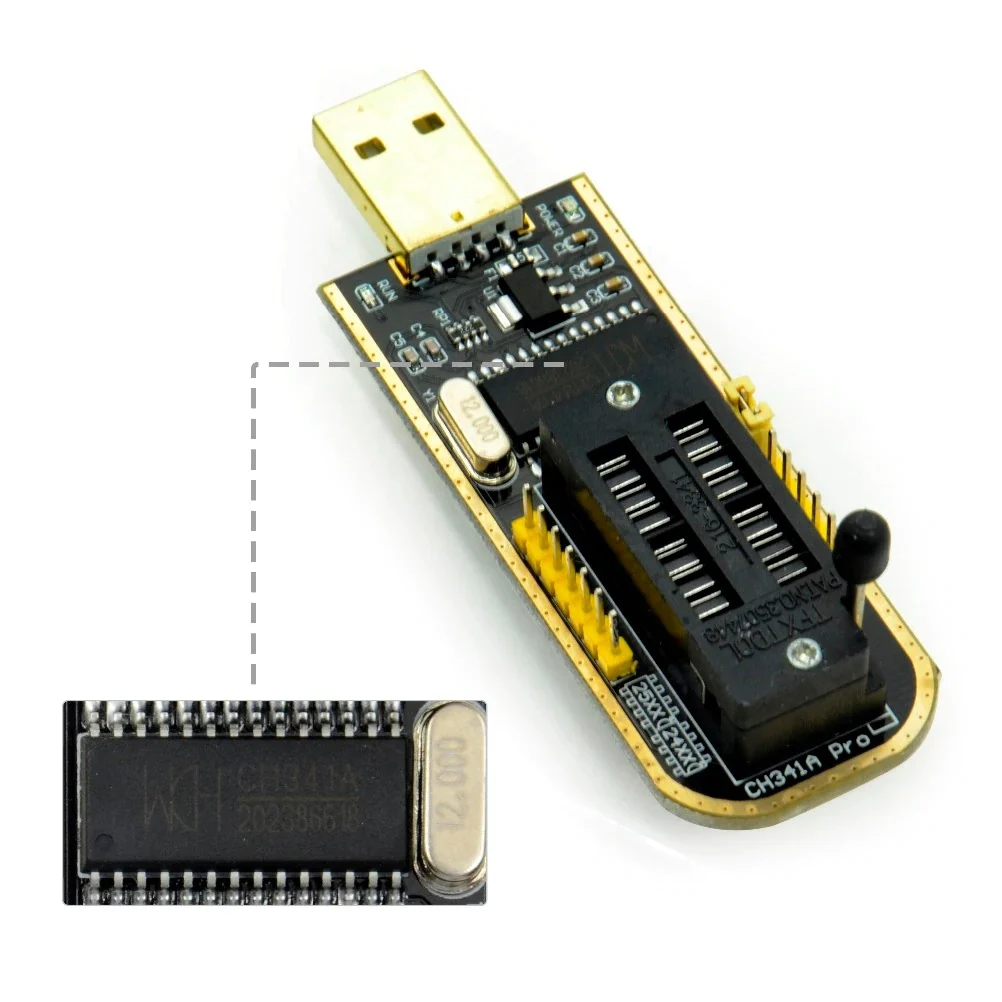

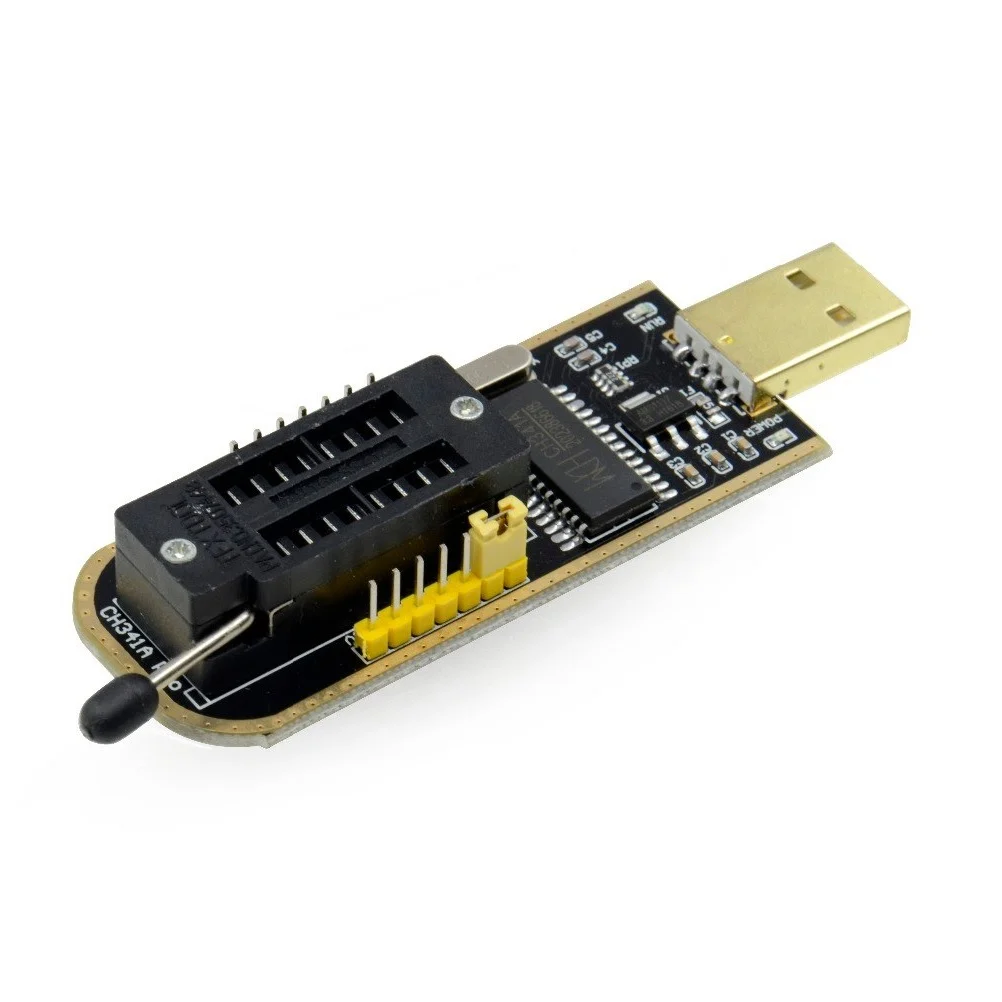

Le CH341A est un contrôleur USB générique (WCH) capable de dialoguer en SPI et en I2C. Monté sur cette carte programmateur, il permet de lire, sauvegarder, réécrire ou effacer le contenu des puces mémoire EEPROM 24xx (I2C) et 25xx (SPI NOR) utilisées comme puces de BIOS/UEFI, mémoire de configuration de routeurs, TV, ou cartes électroniques diverses. Le support ZIF à levier accueille les boîtiers DIP8, la pince SOIC8 fournie permet une lecture/écriture en circuit sur les puces montées en surface sans les dessouder.
⭐ Pourquoi ce programmateur
📐 Caractéristiques clés
🎯 Série 24 vs série 25 : ce que ça programme réellement
La désignation « 24/25 » renvoie à deux familles de puces mémoire différentes : les 25xx (ex. W25Q, MX25, EN25) sont des flash SPI NOR, très majoritairement utilisées pour les BIOS/UEFI et firmwares — c’est l’usage le plus courant de ce programmateur. Les 24xx (ex. AT24Cxx) sont des EEPROM I2C plus petites, utilisées pour des données de configuration. Ce n’est pas un programmateur universel de microcontrôleurs (PIC, AVR, STM32…) : il est dédié aux puces mémoire EEPROM/flash en boîtier DIP8 ou SOIC8.
📦 Dans la boîte
- Carte programmateur USB CH341A
- Pince de test SOIC8/SOP8
🚀 Mise en œuvre
👤 Pour qui ?
💡 Bon à savoir
🏁 En résumé
Ce programmateur CH341A couvre l’essentiel des besoins de lecture/écriture EEPROM en atelier : USB direct, support ZIF pour puces DIP8, pince SOIC8 fournie pour intervenir sans dessouder. Un outil accessible pour la maintenance BIOS, la récupération de firmware et les travaux pratiques d’électronique numérique.
Documentation et ressources
Questions fréquentes
Quel est l'usage principal du programmateur CH341A ?
Le programmateur USB CH341A est principalement utilisé pour flasher des BIOS et des EEPROM. Il permet de lire, écrire et effacer des mémoires EEPROM, facilitant ainsi la réparation et la mise à jour de circuits électroniques.
Avec quels types de circuits ce programmateur est-il compatible ?
Ce programmateur est compatible avec les mémoires EEPROM de type 24 et 25, ainsi que les circuits intégrés SOIC 8. Il est idéal pour les projets nécessitant une manipulation de ces composants.
Comment installer le programmateur CH341A ?
Pour installer le programmateur, il suffit de le connecter à un port USB de votre ordinateur. Ensuite, téléchargez et installez les pilotes nécessaires, disponibles sur notre site ou sur des forums spécialisés. Une fois les pilotes installés, vous pouvez utiliser le logiciel approprié pour commencer.
Quels sont les délais de livraison en Tunisie ?
Les délais de livraison en Tunisie varient généralement entre 2 à 5 jours ouvrés, selon votre localisation. Nous nous efforçons de traiter les commandes rapidement pour vous assurer une réception dans les meilleurs délais.
Le produit est-il garanti ?
Oui, le programmateur CH341A est couvert par une garantie de 1 an. Cette garantie couvre les défauts de fabrication, vous offrant ainsi une tranquillité d'esprit lors de votre achat.
Quelles sont les différences avec d'autres programmateurs ?
Le CH341A se distingue par sa simplicité d'utilisation et sa compatibilité avec une large gamme de mémoires EEPROM. Contrairement à d'autres modèles, il inclut une pince SOIC 8, facilitant la manipulation des circuits sans nécessiter d'adaptateurs supplémentaires.
Est-ce que le programmateur nécessite des compétences techniques particulières ?
Bien que des connaissances de base en électronique soient un atout, le programmateur CH341A est conçu pour être accessible aux utilisateurs novices. Des guides et tutoriels sont disponibles pour vous aider dans son utilisation.
Comment utiliser le programmateur USB CH341A avec pince SOIC 8
-
1Préparation du matériel
Assurez-vous d'avoir tous les éléments nécessaires : le programmateur USB CH341A, la pince SOIC 8, un ordinateur avec un port USB et le circuit à programmer. Vérifiez également que vous avez installé les pilotes nécessaires pour le programmateur.
-
2Installation des pilotes
Connectez le programmateur CH341A à votre ordinateur via un port USB. Téléchargez et installez les pilotes CH341A disponibles sur le site officiel ou sur des forums de confiance. Suivez les instructions d'installation pour votre système d'exploitation.
-
3Connexion de la pince SOIC 8
Ouvrez la pince SOIC 8 et placez le circuit EEPROM ou BIOS à l'intérieur. Assurez-vous que les broches du circuit sont bien alignées avec les contacts de la pince. Fermez la pince pour établir un bon contact.
-
4Branchement à l'ordinateur
Connectez la pince SOIC 8 au programmateur CH341A. Assurez-vous que la connexion est sécurisée. Vérifiez que le programmateur est toujours connecté à l'ordinateur.
-
5Lancement du logiciel de programmation
Ouvrez le logiciel de programmation compatible avec le CH341A sur votre ordinateur. Sélectionnez le type de mémoire que vous souhaitez programmer (24 ou 25) et chargez le fichier de firmware ou de données que vous souhaitez flasher.
-
6Programmation de la mémoire
Dans le logiciel, cliquez sur l'option pour programmer ou flasher la mémoire. Suivez les instructions à l'écran pour démarrer le processus. Attendez que le logiciel confirme que la programmation est terminée.
-
7Vérification et déconnexion
Après la programmation, utilisez l'option de vérification dans le logiciel pour vous assurer que les données ont été correctement écrites. Une fois terminé, déconnectez la pince SOIC 8 et le programmateur de l'ordinateur.
| Poids | 0,03 kg |
|---|
