programmateur cpld fpga - Programmateur CPLD/FPGA USB Blaster ALTERA - Didactico Tunisie
Click to enlarge

Programmateur USB Blaster ALTERA pour CPLD/FPGA, module projets électroniques

UGS : ST-01-A20

Disponible sur commande

Programmateur USB Blaster ALTERA pour CPLD/FPGA, compatible avec divers modèles, parfait pour projets électroniques avancés et éducatifs.

30,000 TND

Disponible sur commande

Check
Livraison gratuite pour commandes plus de 200 TND
4,4278 avis sur Google

JTAG · USB 2.0 · CPLD/FPGA

Programmateur USB Blaster compatible Altera — JTAG, AS, PS

Câble de programmation compatible avec l’USB-Blaster Altera/Intel, pour configurer et déboguer CPLD et FPGA depuis Quartus via un connecteur JTAG 10 broches standard.

🔌 Présentation

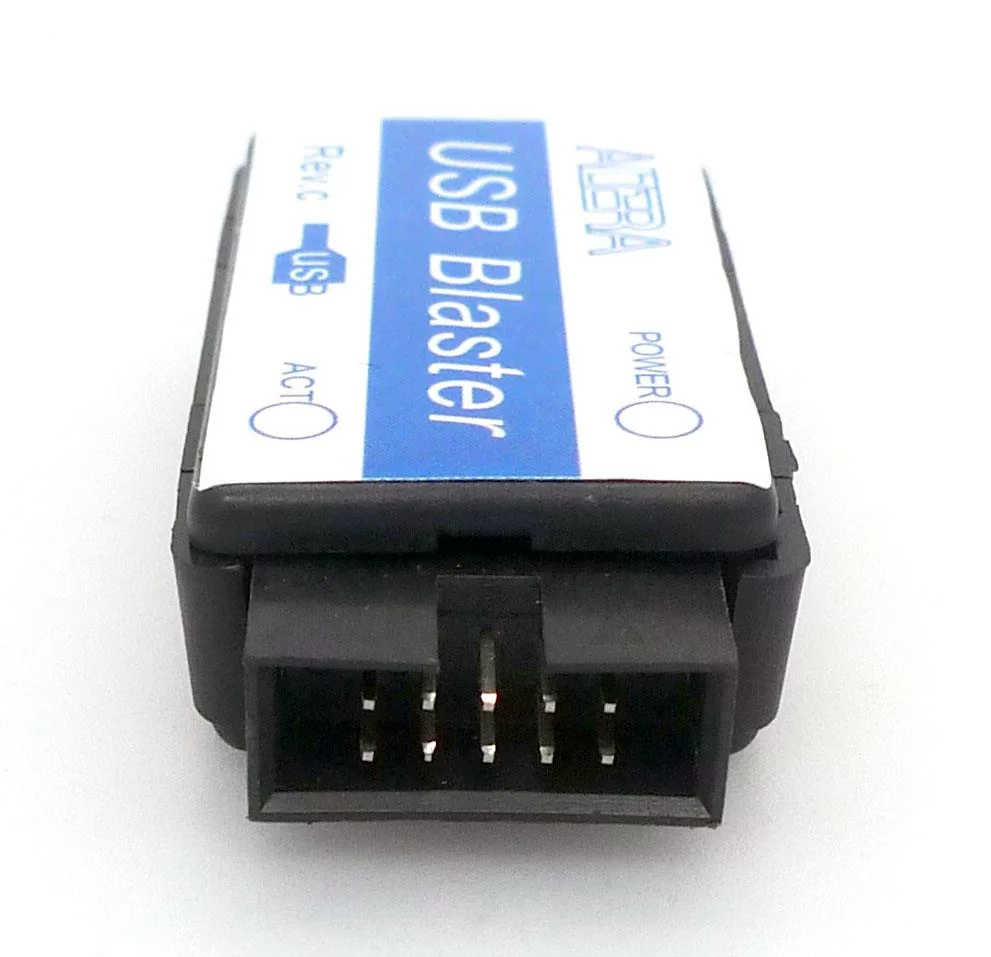

Ce programmateur USB Blaster (Rev.C) reproduit le fonctionnement du câble officiel Altera/Intel : il relie un PC à un connecteur JTAG 10 broches (pas 2,54mm) présent sur la plupart des cartes CPLD et FPGA Altera/Intel, pour y transférer une configuration depuis Quartus II ou Quartus Prime. Livré avec sa nappe 10 broches et son câble USB, c’est une alternative économique au câble de programmation officiel pour les besoins de laboratoire et d’enseignement.

⭐ Points clés

🔗Connecteur JTAG 10 brochesNappe standard fournie, pas 2,54mm, compatible avec la majorité des cartes de dev Altera/Intel.
💻USB 2.0Connexion PC via câble USB-A vers mini-USB fourni.
⚙️3 modes de programmationAS (Active Serial), PS (Passive Serial) et JTAG selon la cible.
🧩Familles supportéesMAX (3000/7000/9000/II/V), Cyclone/Cyclone II, Stratix/II/III en JTAG.
🖥️Logiciel QuartusReconnu par Quartus II Programmer / Quartus Prime Programmer.
💡LED Power / ACTDeux voyants d’état : alimentation et activité de programmation.

📐 Caractéristiques techniques

Interface PCUSB 2.0 (câble USB-A / mini-USB fourni)
Connecteur cibleJTAG 10 broches, pas 2,54mm
Modes supportésAS, PS, JTAG
Logiciel requisQuartus II / Quartus Prime Programmer
OS compatiblesWindows, Linux
IndicateursLED Power, LED ACT (activité)
RévisionRev.C

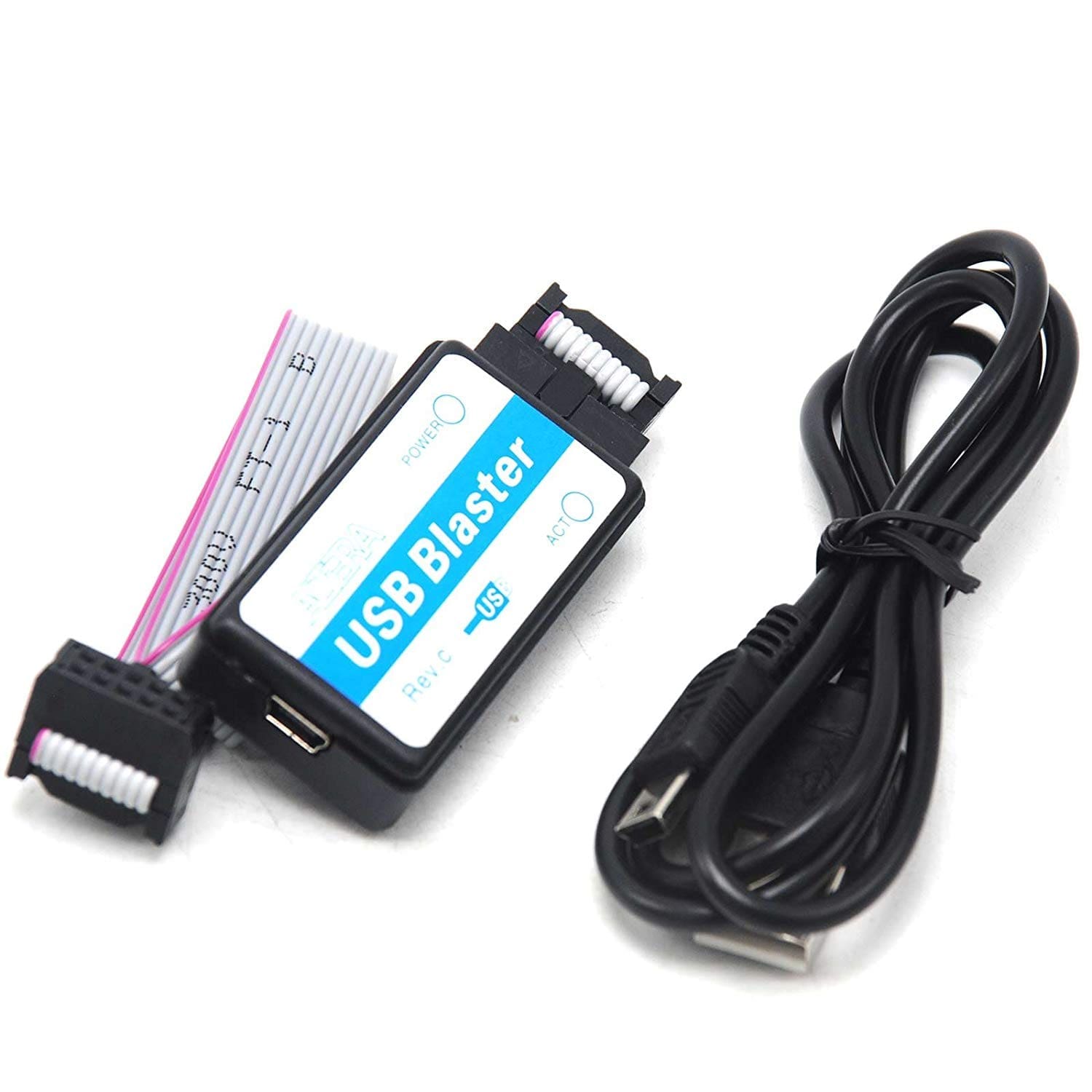

Accessoires fournisNappe JTAG 10 broches + câble USB

🧭 Clone compatible vs câble Altera d’origine

Ce produit est un câble compatible USB-Blaster, pas un câble Altera/Intel d’origine : il vise la même fonction à un coût très inférieur. Pour la grande majorité des usages pédagogiques et de prototypage (MAX, Cyclone, Stratix en JTAG), la compatibilité est en pratique très bonne. Sur les clones de ce type, il est courant de devoir installer manuellement le pilote USB-Blaster fourni avec Quartus (ou via Zadig sous Windows) au premier branchement, et certaines cibles très spécifiques peuvent nécessiter le câble officiel pour un support garanti.

🛠️ Prise en main

1. Installer QuartusQuartus II ou Quartus Prime (avec le support de programmation USB-Blaster).
2. Brancher et reconnaîtreConnecter le câble en USB, installer le pilote USB-Blaster si Windows ne le reconnaît pas automatiquement.
3. Programmer via JTAGRelier la nappe 10 broches au connecteur JTAG de la carte cible, puis lancer la programmation depuis le Programmer de Quartus.

🛠️ Usages

Utilisé partout où une configuration JTAG de CPLD/FPGA Altera/Intel est nécessaire :

🎓 TP FPGA/CPLD en école d’ingénieurs🧪 Prototypage logique programmable🔧 Débogage JTAG🏭 Programmation en petite série🤖 Projets NIOS II

👤 Pour qui ?

Étudiants en électronique numériqueEnseignants et laboratoiresDéveloppeurs FPGA/CPLDMakers avancés

💡 Bon à savoir

Étant un câble compatible et non le produit Altera/Intel d’origine, ses performances de programmation (vitesse, robustesse sur cibles exigeantes) peuvent être légèrement en retrait par rapport au câble officiel. Pour un usage pédagogique standard en JTAG sur familles MAX/Cyclone/Stratix, cela reste largement suffisant. Conservez la nappe 10 broches à l’abri des tractions mécaniques : c’est la pièce la plus fragile de l’ensemble.

🏁 En résumé

Ce programmateur USB Blaster compatible offre une solution JTAG/AS/PS économique pour programmer des CPLD et FPGA Altera/Intel depuis Quartus, avec nappe et câble USB fournis. Adapté aux besoins de formation et de prototypage ; pour des cibles critiques en production, le câble officiel reste la référence.

Questions fréquentes

Quel est l'usage principal du programmateur USB Blaster ALTERA ?

Le programmateur USB Blaster ALTERA est principalement utilisé pour programmer des CPLD et FPGA. Il est idéal pour les projets électroniques avancés et éducatifs, permettant de charger des configurations et de tester des circuits.

Avec quels modèles de CPLD/FPGA est-il compatible ?

Ce programmateur est compatible avec divers modèles de CPLD et FPGA d'Altera, ce qui le rend polyvalent pour différents projets. Il est recommandé de vérifier la liste de compatibilité sur le site du fabricant pour des détails spécifiques.

Comment installer le programmateur USB Blaster ALTERA ?

L'installation du programmateur est simple. Il suffit de le connecter à un port USB de votre ordinateur, puis d'installer les pilotes nécessaires. Des instructions détaillées sont généralement fournies avec le produit.

Quels sont les délais de livraison en Tunisie ?

Les délais de livraison en Tunisie varient généralement entre 3 à 7 jours ouvrables, selon votre localisation. Nous nous efforçons de traiter les commandes rapidement pour assurer une livraison efficace.

Quelle est la durée de la garantie pour ce produit ?

Le programmateur USB Blaster ALTERA est couvert par une garantie de 12 mois contre les défauts de fabrication. Cette garantie ne couvre pas les dommages causés par une mauvaise utilisation.

Quelles sont les différences entre ce programmateur et d'autres produits similaires ?

Ce programmateur se distingue par sa compatibilité étendue avec plusieurs modèles de CPLD/FPGA et sa facilité d'utilisation. Il est conçu pour offrir une performance fiable dans des projets électroniques complexes.

Est-ce que ce produit convient aux débutants en électronique ?

Oui, le programmateur USB Blaster ALTERA est adapté aux débutants. Sa simplicité d'utilisation et sa compatibilité avec des projets éducatifs en font un choix idéal pour ceux qui souhaitent apprendre.

Comment utiliser le Programmateur USB Blaster ALTERA

⏱ Temps total : 15 min

  1. 1
    Préparation du matériel

    Avant de commencer, assurez-vous d'avoir le Programmateur USB Blaster ALTERA, un câble USB compatible et un ordinateur avec le logiciel de programmation Altera (Quartus Prime) installé.

  2. 2
    Connexion du programmateur

    Branchez le Programmateur USB Blaster à un port USB de votre ordinateur à l'aide du câble USB. Vérifiez que le voyant d'alimentation s'allume pour confirmer la connexion.

  3. 3
    Installation des pilotes

    Si c'est la première fois que vous utilisez le programmateur, installez les pilotes nécessaires. Ouvrez le gestionnaire de périphériques sur votre ordinateur et vérifiez que le programmateur est reconnu sans erreurs.

  4. 4
    Lancement du logiciel

    Ouvrez le logiciel Quartus Prime sur votre ordinateur. Assurez-vous que le projet que vous souhaitez programmer est déjà créé et prêt.

  5. 5
    Configuration du programmateur

    Dans le logiciel Quartus Prime, allez dans le menu 'Tools' et sélectionnez 'Programmer'. Dans la fenêtre qui s'ouvre, choisissez 'USB-Blaster' comme type de programmateur.

  6. 6
    Chargement du fichier de configuration

    Cliquez sur 'Add File' pour sélectionner le fichier .sof (fichier de configuration) que vous souhaitez programmer sur votre CPLD/FPGA.

  7. 7
    Programmation de la puce

    Cliquez sur 'Start' pour lancer la programmation. Attendez que le processus se termine, puis vérifiez les messages de statut pour vous assurer qu'il n'y a pas d'erreurs.

Poids0,05 kg
