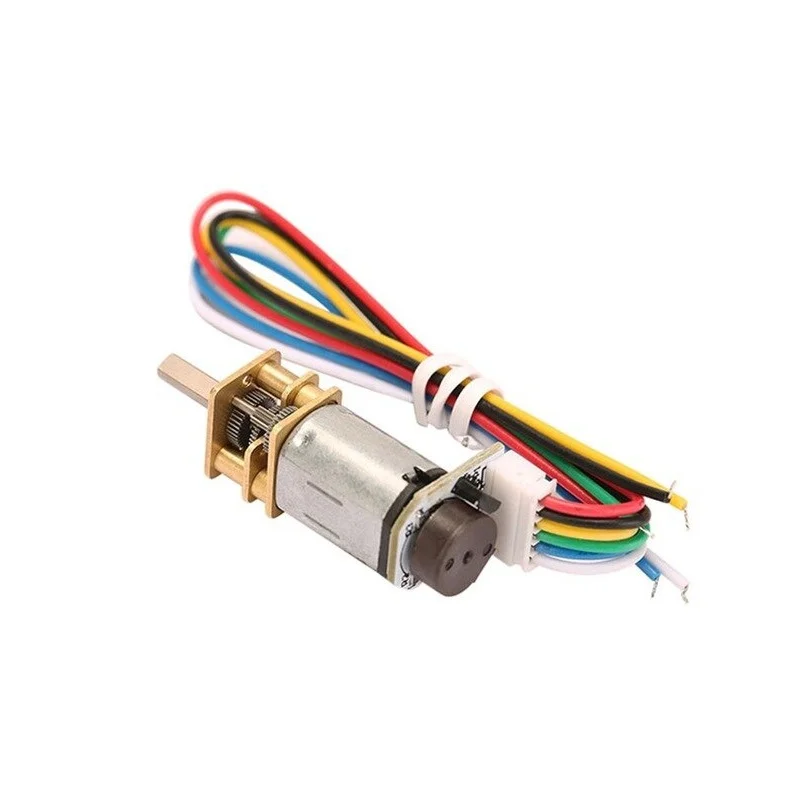

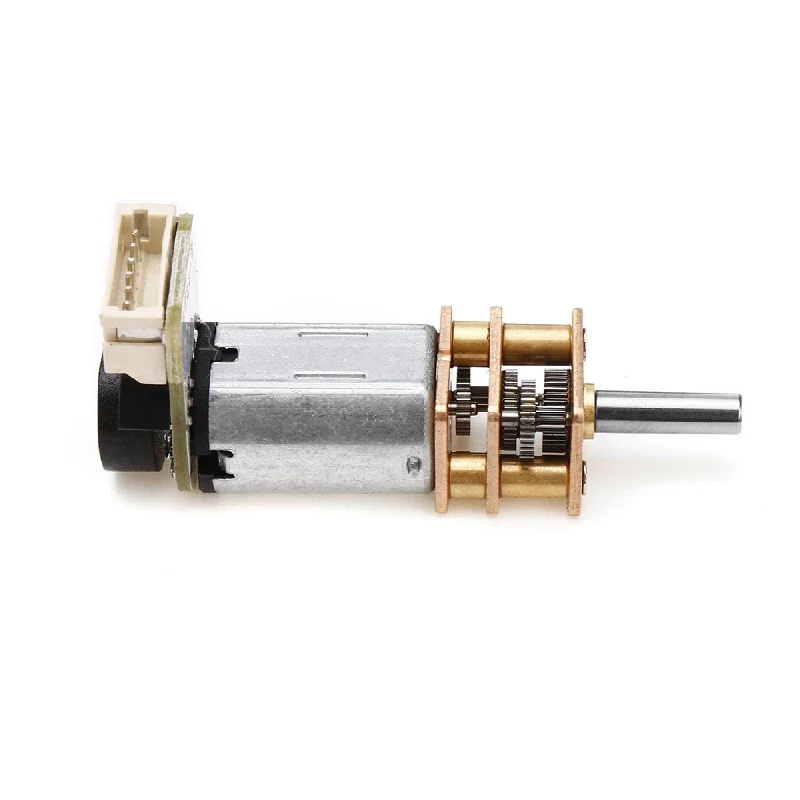

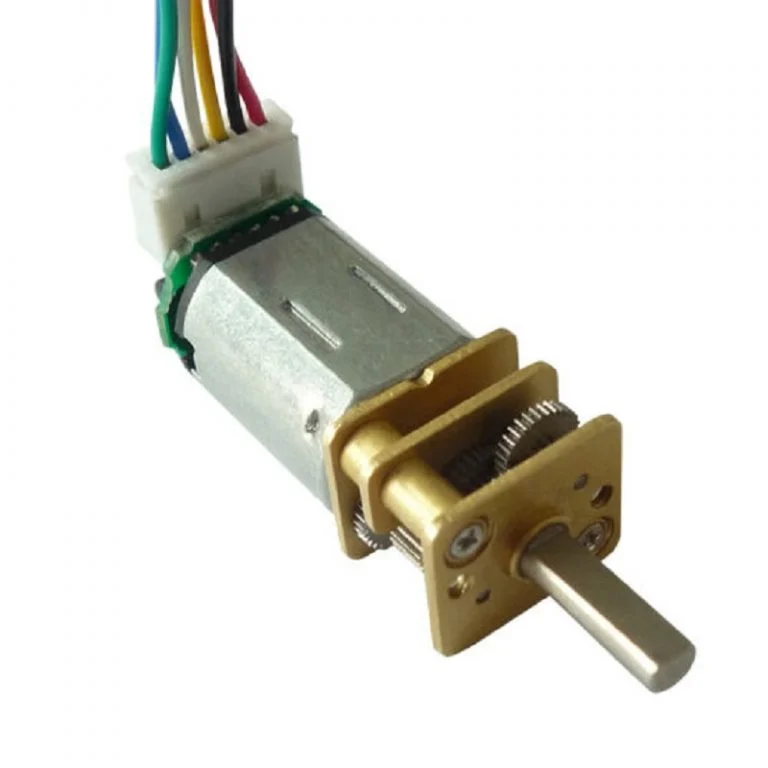

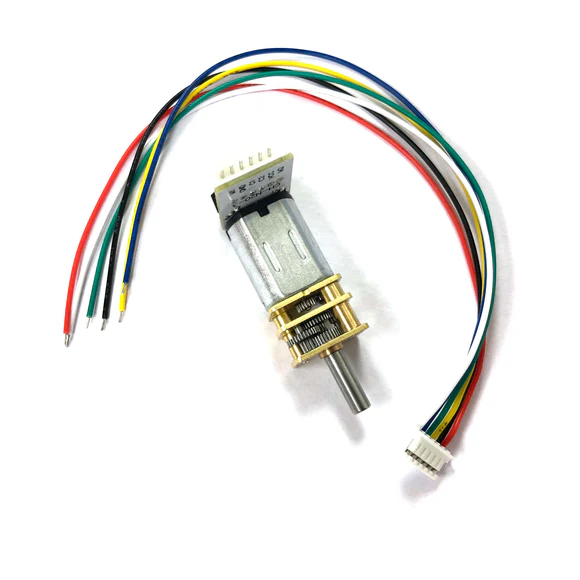

Moteur 12v N20 100rpm avec encodeur

Moteur 12v N20 100rpm avec encodeur

Ces micromoteurs à engrenages métalliques N20 12V 100RPM avec encodeur sont destinés à être utilisés à 12 V. Bien qu’en général, ces types de moteurs puissent fonctionner à des tensions supérieures et inférieures à cette tension nominale ; ils devraient donc fonctionner confortablement dans la plage de 3 à 12 V (la rotation peut commencer à des tensions aussi basses que 0,5 V).

Des tensions plus basses peuvent ne pas être pratiques et des tensions plus élevées peuvent commencer à affecter négativement la durée de vie du moteur. Les micromoteurs à engrenages métalliques sont disponibles dans une large gamme de rapports de démultiplication, de 5:1 à 1000:1. À l’exception des versions à rapport de démultiplication 1000:1, tous les micromoteurs à engrenages métalliques ont les mêmes dimensions physiques ; Ainsi, une version peut être facilement remplacée par une autre si vos exigences de conception changent.

Didactico propose différentes variétés de moteurs avec différents régimes et tensions de fonctionnement ; Pour plus de moteurs Cliquez ici .

Moteur 12v N20 100rpm avec encodeur

Caractéristiques :

1. Modèle : GA12 N20.
2. Il s’agit d’un mini moteur à engrenages en métal à courant continu, idéal pour fabriquer des robots
3. Léger, couple élevé et bas régime.
4. Artisanat raffiné, durable, pas facile à porter.
5. Avec d’excellentes caractéristiques de décrochage, peut facilement gravir des collines.
6. Vous pouvez également facilement monter une roue sur l’arbre de sortie du moteur.
7. Taille du moteur : 15 x 12 x 10 mm.
8. Longueur de la boîte de vitesses : 9 mm.
9. Nombre : 3 PPR (impulsion par révolution).

Comment faire le câblage ? :

1. Rouge – puissance du moteur (l’échange peut contrôler la rotation positive et négative du moteur).
2. Noir – alimentation codée (VCC) – Positif (positif 3,3-5v).
3. Jaune – retour de signal (le moteur fait tourner 2 signaux).
4. Vert – retour de signal (le moteur fait tourner 2 signaux).
5. Bleu – puissance codée (GND).
6. Blanc – Puissance du moteur (Exchange peut contrôler la rotation positive et négative du moteur).

Dimensions :

Moteur 12v N20 100rpm avec encodeur
