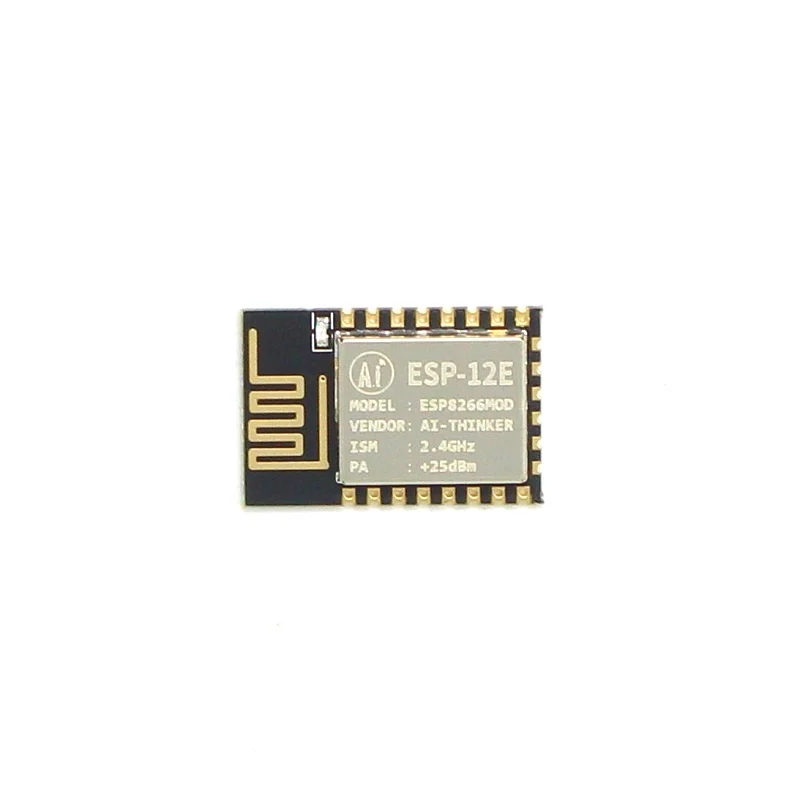

Module WIFI ESP-12E – ESP8266

UGS : DAR-01-B28

Module WIFI ESP-12E ESP8266 idéal pour projets IoT et robotiques, offrant connectivité fiable et performances optimales.

12,000 TND

Check
Livraison gratuite pour commandes plus de 200 TND
4,4278 avis sur Google

ESP8266 · Wi-Fi 2,4GHz · AI-Thinker

Module Wi-Fi ESP-12E : le cœur ESP8266 nu, prêt à intégrer

Module ESP-12E (AI-Thinker) basé sur le SoC ESP8266EX d’Espressif : microcontrôleur 32 bits + Wi-Fi 802.11 b/g/n intégrés dans un boîtier SMD de 24 x 16 mm avec antenne PCB. La version nue à souder ou câbler soi-même, sans breakout ni régulateur intégré.

📡 Présentation

L’ESP-12E encapsule le SoC ESP8266EX : un cœur Tensilica L106 32 bits cadencé jusqu’à 160 MHz, associé à un module Wi-Fi 2,4 GHz complet (pile TCP/IP incluse) et 4 Mo de mémoire flash externe pour le firmware. C’est le module qui équipe la majorité des cartes NodeMCU et Wemos D1 mini du marché — ici en version composant nu, à intégrer directement sur un PCB ou une plaque d’essai avec les résistances de pull-up/pull-down nécessaires.

⭐ Pourquoi ce module

🧠MCU + Wi-Fi intégrésTensilica L106 32 bits jusqu’à 160 MHz et Wi-Fi 802.11 b/g/n sur la même puce.
💾4 Mo de flashMémoire externe suffisante pour le firmware Arduino/NodeMCU/MicroPython et le stockage applicatif.
📶Antenne PCB intégréeAntenne imprimée directement sur le module, aucun composant RF externe à ajouter.
🔌GPIO polyvalentsUART, I2C, SPI, PWM et ADC accessibles sur les broches GPIO.
📏Format compactBoîtier SMD 24 x 16 mm, intégrable sur PCB personnalisé.

📐 Caractéristiques clés

SoCESP8266EX (Espressif)
Fabricant du moduleAI-Thinker
CPUTensilica L106 32 bits, 80/160 MHz
Mémoire flash4 Mo (32 Mbit)
Wi-Fi802.11 b/g/n, 2,4 GHz
Tension d’alimentation3,3 V (non tolérant 5V)
Courant en émission~80 mA en pointe (pics jusqu’à 200+ mA)
InterfacesUART, GPIO, PWM, SPI, I2C, ADC 10 bits
AntennePCB intégrée
Dimensions24 x 16 mm

🎯 ESP-12E vs module tout-en-un type NodeMCU

Une carte NodeMCU ou Wemos D1 mini embarque déjà un ESP-12E (ou équivalent), un régulateur 3,3 V, un convertisseur USB-série et les résistances de pull-up nécessaires : elle se programme directement au câble USB. Le module ESP-12E seul, comme celui-ci, ne fournit rien de tout cela — c’est un choix pertinent quand on conçoit son propre PCB ou qu’on veut réduire l’encombrement/le coût d’un produit fini, mais il impose de câbler soi-même l’alimentation régulée et les broches de mode.

🛠️ Usages courants

🏠 Domotique / objets connectés📡 Capteurs IoT en réseau🎓 Projets pédagogiques IoT🔧 Intégration sur PCB personnalisé🌐 Serveur web embarqué

🚀 Mise en œuvre

1. Câbler l’alimentation3,3 V régulé et stable (le pic de courant Wi-Fi fait chuter une alimentation sous-dimensionnée), CH_PD/EN tiré au VCC.
2. Régler le mode bootGPIO0 à la masse pour entrer en mode flashage, GPIO15 à la masse et GPIO2 au VCC pour un démarrage normal.
3. Flasher le firmwareVia un adaptateur USB-série (ex. CH340/FTDI) et l’IDE Arduino, esptool ou MicroPython selon le firmware visé.

👤 Pour qui ?

Étudiants électronique/IoTDéveloppeurs firmware embarquéMakers concevant leur propre PCBÉcoles et laboratoires R&D

💡 Bon à savoir

Ce module nécessite une alimentation 3,3 V externe régulée et capable de fournir les pics de courant Wi-Fi : brancher directement sur la sortie 3,3 V d’un Arduino Uno (souvent limitée) provoque des redémarrages aléatoires. Certaines broches GPIO ont un rôle au démarrage (GPIO0, GPIO2, GPIO15) : un mauvais état sur ces broches empêche le boot normal ou le flashage. Sans breakout, le pas de 2 mm des broches du module ESP-12E n’est pas directement compatible avec une plaque d’essai standard (pas de 2,54 mm).

🏁 En résumé

Le module ESP-12E donne accès au SoC ESP8266EX à l’état brut : MCU 32 bits, Wi-Fi intégré, 4 Mo de flash, dans un format compact à souder. Idéal pour qui conçoit son propre circuit IoT plutôt que de partir d’une carte de développement toute faite, à condition de maîtriser le câblage d’alimentation et des broches de mode.

Documentation et ressources

Questions fréquentes

À quoi sert le module WIFI ESP-12E ESP8266 ?

Le module WIFI ESP-12E ESP8266 est conçu pour des projets IoT et robotiques. Il permet d'ajouter une connectivité sans fil à vos dispositifs, facilitant ainsi la communication entre différents appareils et l'accès à Internet.

Ce module est-il compatible avec d'autres composants électroniques ?

Oui, le module ESP-12E est compatible avec de nombreux microcontrôleurs et plateformes de développement comme Arduino et Raspberry Pi, ce qui le rend polyvalent pour divers projets.

Comment installer le module WIFI ESP-12E ?

L'installation du module WIFI ESP-12E nécessite de le connecter à votre microcontrôleur via les broches appropriées. Il est important de suivre un schéma de câblage et de configurer le firmware pour assurer son bon fonctionnement.

Quels sont les délais de livraison en Tunisie ?

Les délais de livraison en Tunisie varient généralement entre 3 à 7 jours ouvrables, selon votre localisation. Nous nous efforçons de traiter les commandes rapidement pour vous garantir une réception dans les meilleurs délais.

Le module est-il garanti ?

Oui, le module WIFI ESP-12E ESP8266 est couvert par une garantie de 12 mois. Cette garantie couvre les défauts de fabrication, mais ne s'applique pas aux dommages causés par une mauvaise utilisation.

Quelles sont les différences entre le module ESP-12E et d'autres modules ESP8266 ?

Le module ESP-12E offre une meilleure capacité de mémoire et des performances supérieures par rapport à d'autres modèles de la gamme ESP8266. Il est également doté de plus de broches GPIO, ce qui le rend plus flexible pour des projets complexes.

Peut-on utiliser le module pour des applications en extérieur ?

Le module ESP-12E lui-même n'est pas étanche. Pour des applications en extérieur, il est recommandé de le protéger dans un boîtier adapté pour éviter les dommages causés par l'humidité et les intempéries.

Comment utiliser le module WIFI ESP-12E ESP8266

⏱ Temps total : 15 min

Outils nécessaires : Ordinateur, Câble USB, Breadboard
Fournitures : Module WIFI ESP-12E, Fils de connexion
  1. 1
    Étape 1 : Préparation de l'environnement

    Assurez-vous d'avoir installé l'IDE Arduino sur votre ordinateur. Téléchargez et installez les bibliothèques nécessaires pour le module ESP8266 en ajoutant l'URL de gestionnaire de cartes dans les préférences de l'IDE.

  2. 2
    Étape 2 : Connexion du module

    Connectez le module ESP-12E à votre ordinateur à l'aide d'un câble USB. Utilisez une breadboard pour faciliter les connexions. Assurez-vous de relier les broches VCC et GND du module à l'alimentation appropriée.

  3. 3
    Étape 3 : Configuration de l'IDE Arduino

    Ouvrez l'IDE Arduino et sélectionnez le type de carte 'NodeMCU 1.0 (ESP-12E Module)' dans le menu Outils. Choisissez le bon port COM correspondant à votre module dans le même menu.

  4. 4
    Étape 4 : Chargement d'un exemple de code

    Dans l'IDE Arduino, allez dans Fichier > Exemples > ESP8266WiFi et ouvrez l'exemple 'WiFiScan'. Modifiez le code si nécessaire pour inclure votre réseau Wi-Fi et mot de passe.

  5. 5
    Étape 5 : Téléversement du code

    Cliquez sur le bouton 'Téléverser' dans l'IDE Arduino pour envoyer le code au module ESP-12E. Assurez-vous que le module est en mode programmation en maintenant le bouton FLASH enfoncé pendant le téléversement.

  6. 6
    Étape 6 : Surveillance des résultats

    Ouvrez le moniteur série dans l'IDE Arduino pour voir les résultats du scan Wi-Fi. Vous devriez voir une liste des réseaux disponibles à proximité.

  7. 7
    Étape 7 : Intégration dans votre projet

    Utilisez le module ESP-12E dans votre projet IoT ou robotique en intégrant le code et les connexions nécessaires pour vos applications spécifiques.

Poids0,03 kg
