Module Transmetteur ASK 433Mhz + Récepteur ASK SRX882 + antennes

17,000 TND

EAN: 6190000101846
SKU:DAR-02-E35

Module Transmetteur ASK 433Mhz + Récepteur ASK SRX882 + antennes

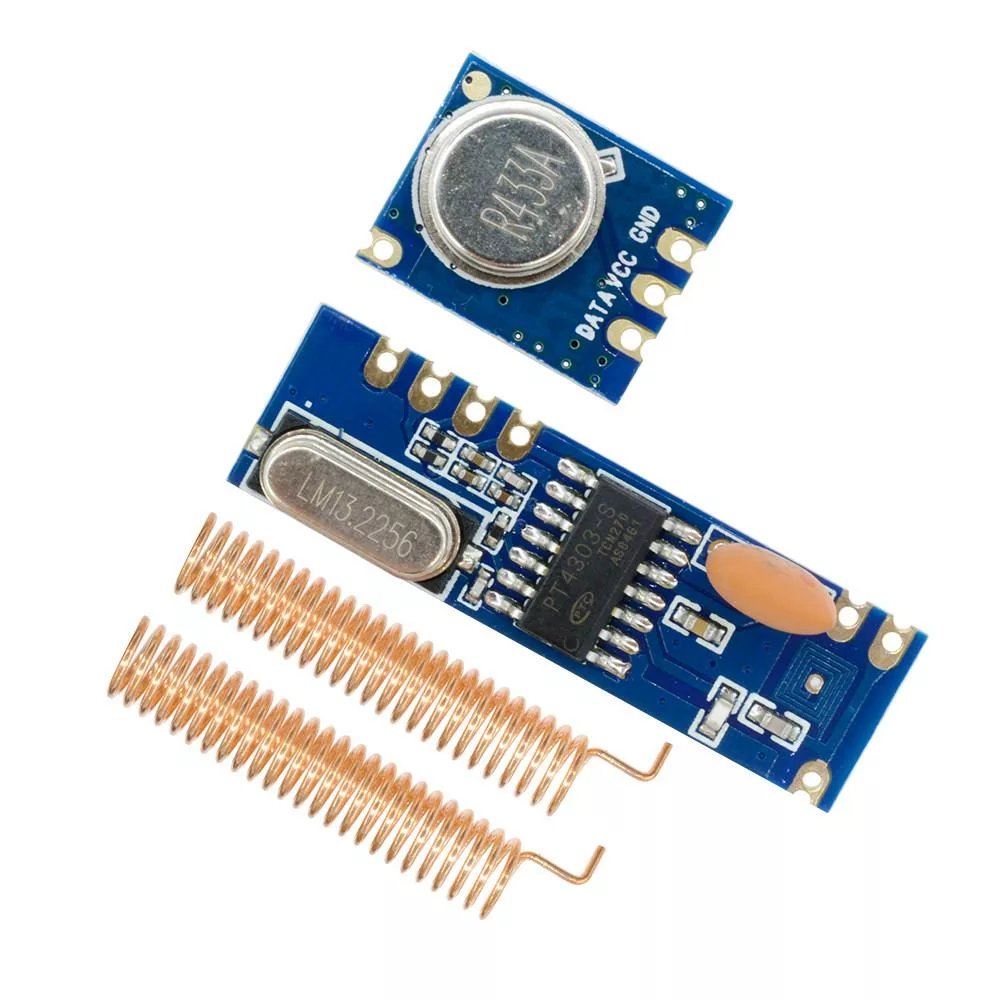

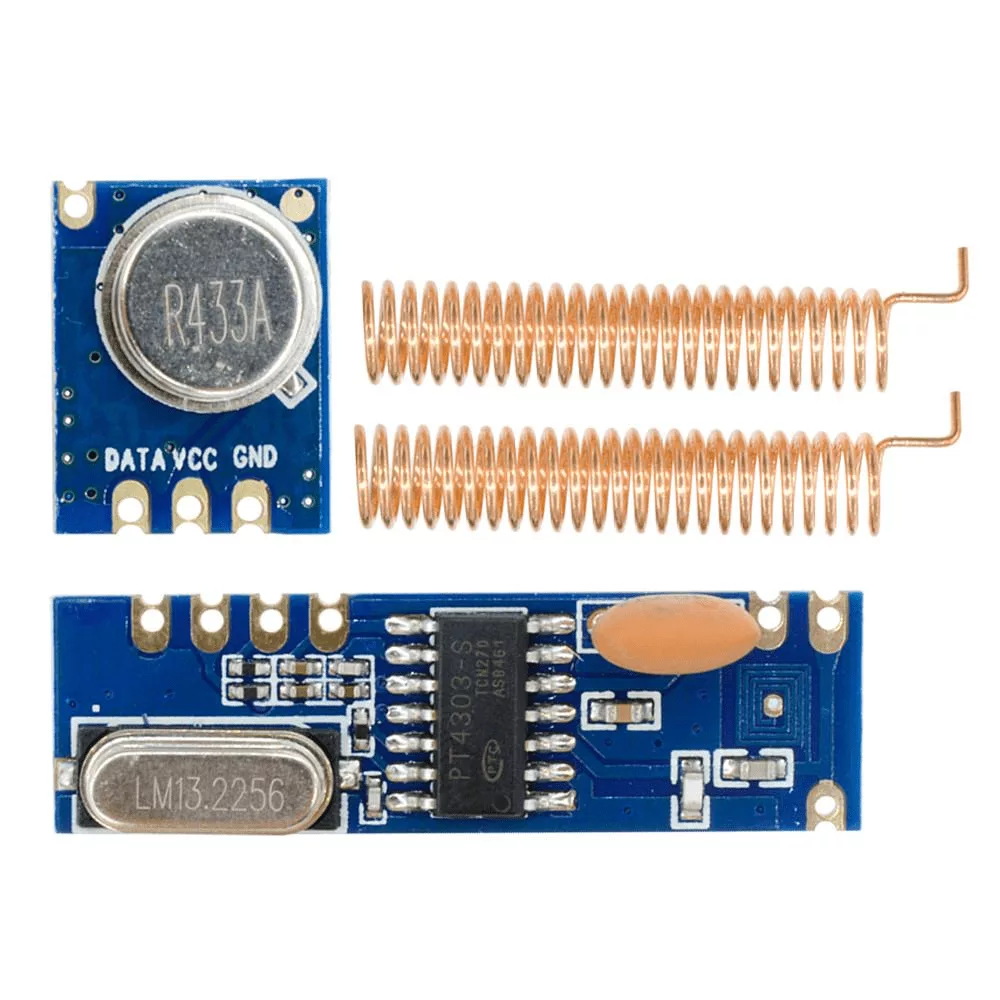

Il s’agit du module émetteur STX882 ASK 433 MHz 100 mètres + module récepteur superhétérodyne SRX882 + antenne.

STX882 est un module émetteur ASK avec une petite taille, une puissance ultra-élevée et de faibles harmoniques. Avec une grande stabilité, il est réalisable à une puissance de 50 mW lorsque la tension est de 3,6 V, c’est le module de puissance d’émetteur maximum sous la même tension sur le marché. Le port de données du module peut être connecté directement au microcontrôleur , ce qui rend le développement et la production de produits sans fil plus pratiques.

SRX882 est un superhétérodyne récepteur avec un micropuissance et une forte force d’entraînement, qui est un module STX882 / STX888 supplémentaire. Le port de données du module peut être connecté directement au microcontrôleur , ce qui rend le développement et la production de produits sans fil plus pratiques.

Antenne appropriée :

SW315-TH23 Antenne à ressort plaquée or
SW315 – TH23 est une antenne à ressort plaquée or. Il s’agit d’une antenne dédiée conçue pour un système de communication sans fil (315 MHz). Il a un bon VSWR, une petite taille, une structure ingénieuse, une installation facile, des performances stables, avec une bonne capacité anti-vibration et de vieillissement.

SW433-TH22 Antenne à ressort plaquée or
SW433-TH22 est une antenne à ressort plaquée or, c’est une antenne dédiée conçue pour un système de communication sans fil (433MHz). Il a un bon VSWR, une petite taille, une structure ingénieuse, une installation facile, des performances stables, avec une bonne capacité anti-vibration et de vieillissement.

Schéma des broches

1: ANT, Connecter l’antenne 50 Ohm
2: GND, Connect Power Ground
3: VCC, Connect Power Positive
4: CS, Modules Enable Pin, Floating ou Connected to High Level Work, Sleep When Connect Ground
5: DATA, Data Input
6 : GND, Connect Power Ground
7: ANT, Connect 50 Ohm Antenna

STX882 est un module émetteur ASK de petite taille, ultra haute puissance, faible harmoniques. Avec une grande stabilité, il peut être atteint à une puissance de 50mW lorsque la tension est de 3.6V, c’est le module de puissance maximale de l’émetteur sous la même tension sur le marché. Le port de données du module peut être connecté directement au microcontrôleur, ce qui rend le développement et la production de produits sans fil plus pratiques.

Circuit d’application:
3

Définition des broches:
4

1: ANT, entrée d’antenne
2: données, entrée de données
3: VCC, connecter l’alimentation Positive
4: GND, connecter la terre d’alimentation

Dimension mécanique

5

SRX882 ASK ASK télécommande sans fil Module récepteur

SRX882 est un récepteur avec micro puissance et forte force motrice, est un module supplémentaire STX882 / STX888. Le port de données du module peut être connecté directement au microcontrôleur, ce qui rend le développement et la production de produits sans fil plus pratiques.

Définition des broches:

6

1: ANT, connecter une antenne de 50 Ohm
2: GND, connecter la terre d’alimentation
3: VCC, connecter l’alimentation Positive
4: CS, les Modules activent la broche, flottant ou connecté à un travail de haut niveau, dormir en connectant la terre
5: données, entrée de données
6: GND, connecter la terre d’alimentation
7: ANT, connecter une antenne de 50 Ohm

Dimension mécanique

7


Caractéristiques :

  1. Gamme de fréquences : 433 MHz.
  2. Mode de modulation ASK/OOK.
  3. Super interférence anti-pouvoir.
  4. Veille basse consommation inférieure à 1μA.
  5. Faible auto-irradiation.
  6. Petite taille.
  7. Stabilité de fréquence et fiabilité.
  8. Diverses normes d’essai internationales.
  9. Dimensions de l’antenne : 36 x 5,5 mm (HxP).

Spécification:

Récepteur SRX882 :

  1. Tension d’alimentation : 2,4 – 5,5 V.
  2. Plage de température de fonctionnement : -30°c ~ 85°c.
  3. Latence : 20 ms à 315 MHz, 9 ms à 433 MHz.
  4. Consommation : 2,5 mA à 315 MHz, 2,8 mA à 433 MHz.
  5. Gamme de fréquences : 315 MHz-433,92 MHz.
  6. Sensibilité : -110 dBm @1.2Kbps.
  7. Débit aérien : 0,1-9,6 Kbit/s.
  8. Bande passante du récepteur : 200 KHz.
  9. Dimensions (mm) : 35 x 10,5 x 6.
  10. Poids (g) : 2.
