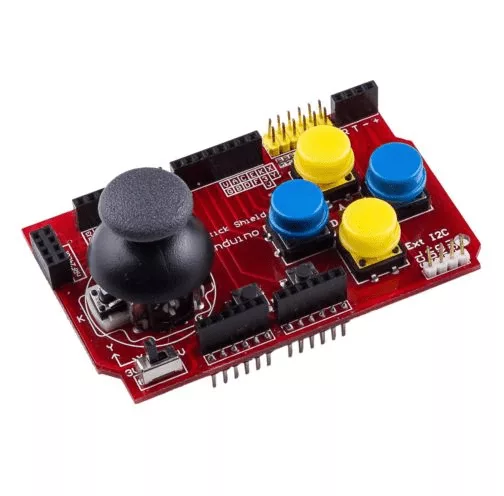

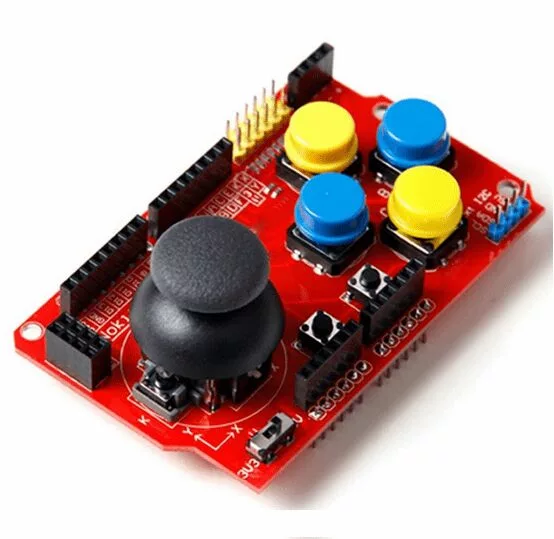

Module Shield joystick Arduino uno pour contrôle robotique

13,000 TND

EAN: 6190000061607
SKU:DAR-01-K63

Ce Shield se trouve au-dessus de votre Arduino et le transforme en un simple contrôleur. 7 boutons poussoirs momentanés (4 gros boutons + 2 petits boutons + bouton de sélection du joystick) et un joystick à deux axes donnent à votre Arduino des fonctionnalités au niveau des anciennes manettes Nintendo.

Joystick à 2 axes :

Le potentiomètre X-Axis du joystick est connecté à  A0 . Le potentiomètre de l’axe Y est connecté à  A1 . Les entrées analogiques sur un microcontrôleur lisent des valeurs sur une plage de 0 à 1023 (pour les entrées ADC 10 bits typiques). Les commandes de l’axe X et de l’axe Y doivent indiquer environ 512 (point médian) lorsque la commande est au repos. Lorsque le joystick est déplacé, une ou les deux commandes enregistrent des valeurs supérieures ou inférieures en fonction de la façon dont la commande est déplacée. Le joystick dispose également d’un bouton « K » qui est activé en appuyant sur le joystick vers le bas. Ce bouton est connecté à  D8 .

Boutons:

Il y a un total de 6 boutons sur la carte (sans compter celui du joystick) étiquetés AF. Les 4 gros boutons sont généralement utilisés pour les fonctions haut/bas/gauche/droite ou similaires. Les deux boutons plus petits sont généralement utilisés pour des fonctions moins couramment utilisées telles que « sélectionner » ou « démarrer », car ils sont moins accessibles / moins susceptibles d’être appuyés accidentellement. Tous les boutons ont des résistances de rappel et tirent à la terre lorsqu’ils sont enfoncés.

  • Bouton A – Se connecte à  D2
  • Bouton B – Se connecte à  D3
  • Bouton C – Se connecte à  D4
  • Bouton D – Se connecte à  D5
  • Bouton E – Se connecte à  D6
  • Bouton F – Se connecte à  D7
Connecteur Bluetooth :

Les   lignes RX / TX sont acheminées vers un en-tête femelle séparé à 4 broches avec 3,3 V et terre. Cela peut être utilisé pour connecter un périphérique Bluetooth 3,3 V à 4 broches ou un périphérique série TTL.

Connecteur I2C :

Les  lignes I2C  SDA  et  SCL sont sorties sur un connecteur mâle à 4 broches séparé avec 5 V et terre. Ceci s’ajoute à l’  emplacement A4/A5 normal  de ces lignes. Cela permet une fixation facile des appareils I2C.

Connecteur nRF24L01 :

Ce connecteur permet de brancher un module émetteur-récepteur RF nRF24L01.

En-tête femelle 2 x 4
  • GND – Terre.
  • VCC – 3,3 V
  • CE – Se connecte à  D9
  • CSN – Se connecte à  D10
  • SCK – Se connecte à  D13
  • MOSI – Se connecte à  D11
  • MISO – Se connecte à  D12
  • IRQ – Pas de connexion
Connecteur LCD Nokia 5110 :

Ce connecteur d’en-tête femelle est conçu pour monter l’écran LCD Nokia 5110 qui a été conçu à l’origine pour les téléphones Nokia et fournit une matrice de 48 × 84 pixels.

Cette interface occupe les mêmes   broches D9-D13 que le nRF24L01, vous ne pouvez donc pas utiliser les deux en même temps.

Connecteur d’interface :

Ce connecteur mâle jaune à deux rangées offre un autre point d’accès à tous les boutons, potentiomètres du joystick, 3,3 V, 5 V et terre. Le brochage de ce connecteur est étiqueté sur la carte à gauche du connecteur.

Voici un lien hors site vers un  schéma  de l’assemblage qui pourrait vous être utile.


Caractéristiques :

  1. Interface RF NRF24L01.
  2. pour l’interface LCD Nokia 5110.
  3. interface bluetooth interface I2C.
  4. pour un joystick PS2.
  5. Joystick à 2 axes.
  6. Interface Bluetooth/Série.
  7. Interface I2C.
  8. Interface nRF24L01.
  9. Interface LCD Nokia 5110.
  10. Connecteur d’interface.
  11. Interrupteur d’alimentation pour basculer entre 3,3 et 5V.
