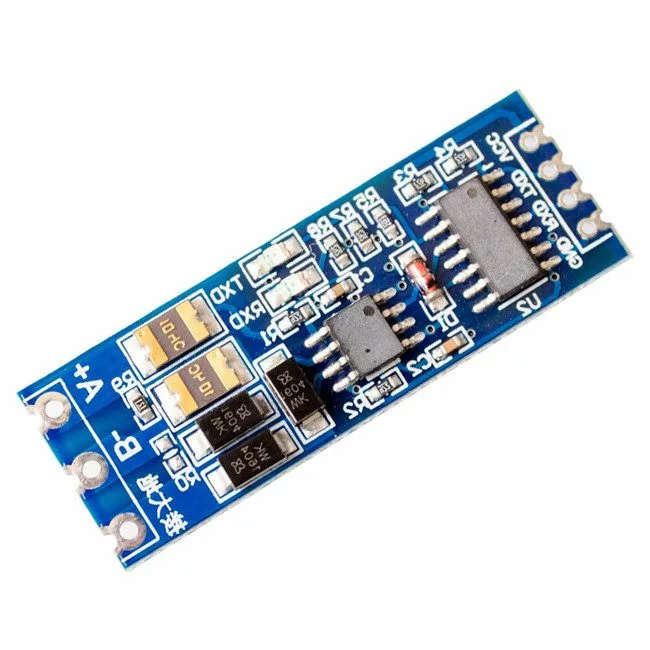

Module SCM TTL vers RS485, 485 vers UART série

Module SCM TTL vers RS485, 485 vers UART série

Il s’agit d’un module qui permet de transférer l’interface TTL du microcontrôleur vers le module RS485. Il est généralement utilisé pour l’automatisation industrielle. Ce module ajoute une conception de protection contre la foudre et une conception anti-brouillage. Lorsque nous l’utilisons sur le terrain et effectuons une transmission longue distance, nous pouvons connecter l’extrémité GND du module à la terre afin que la protection contre la foudre et l’anti-interférence puissent être obtenues.
Il utilise une conception au pas standard de 2,54 mm. Si vous voulez faire le deuxième développement, ce sera plus pratique. Il a une résistance d’adaptation de 120 ohms, un court-circuit R0 peut, il est recommandé aux utilisateurs de la transmission longue distance de court-circuiter.
Il prend en charge la communication entre plusieurs microcontrôleurs, permettant jusqu’à 128 appareils sur le bus. Il peut être remplaçable à chaud, afin d’éviter les interférences de signal, il a réalisé une grande surface de cuivre, l’effet est très bon.

Caractéristiques

1. 3.3V parfaitement compatible avec l’alimentation 5.0V
2. Signal 3.3V et 5.0V parfaitement compatible
3. Plage de température de fonctionnement : -40 à + 85 ℃
4. Distance de transmission jusqu’à kilomètres (avec 850 mètres de câble 2*1.5 pour faire le test, il est recommandé d’utiliser dans les 800 mètres, plus de 800 mètres, veuillez ajouter des répéteurs)
5. La conception de processus semi-trou, l’épaisseur de 0,8 mm, le rend facile à utiliser comme carte combinée, il peut également être utilisé en terminal soudé
6. Dispose de voyants RXD, TXD pour observer l’état d’envoi et de réception
